E1DA Cosmos ADC - špičkový převodník pro měření - reeb - 14. 4. 2023
Lorlin je tak dobrej že se ho nebojí použít na přepínání v reprosoustavách
Revel Performa F208![[Image: Revel-Performa-F208-Boundary-Schalter.jpg]](https://i.postimg.cc/9QFCbWS3/Revel-Performa-F208-Boundary-Schalter.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
https://archimago.blogspot.com/2022/05/musings-hunt-for-150db-thd-with-victors.html
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
emg, a co mas za APU ? cosmos adc ?
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
laco
Áno, je to uvedené v príspevku #133 nad grafom.
dawsoo
IVX poslal na test ku Archie-mu asi "zlatú" vzorku - moja APU má max. cca -145 dB.
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
na co je dobry ten apu ked nevie merat pod -150dB. vyhodene peniaze. shitik
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
laco
1. Notch nepotrebuje kompenzáciu H2 a H3.
2. Je tam dobrý +60 dB LNA s cca 130 nV (A) šumom...
Ale áno, súhlasím s otázkou účelnosti - dlho som zvažoval kúpu, no bral som to ako podporu IVX-a ku ďalšiemu vývoju.
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
Já to vidím stejně jako Ivan...s tím k k čemu mi je takový generátor když podobně dobře dnes měří i dacy kde není limit jen na jeden sinus. Ale celá HW neomezená škála daleko zajímavějších a důležitějších měření v akustickým pásmu i kousek za něj. viz cituji překlad z diyaudio co vadí třeba i mě:
IVX
Nevím, jestli má ADC dokonce 24bitové reálné rozlišení, myslím, že 32bitové ADC v reálném rozlišení nikdy nevyjde.
A ano, Victorův OSC je v pořádku pro testování jakéhokoli ADC, myslím, že THD je v pořádku, ale ne THD+N, protože ten OSC je příliš hlučný.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
Cosmos adc ma thd 0.00003%. V spojeni s apu nameras 0.000008%. nie je to smiesne ? Rozdiel cca 10dB
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
To má určitě lepší viz Topping E50 naprasáka bez bufferu
![[Image: kMm5F.png]](https://1iq.cz/img/tgH6W/kMm5F.png)
THD+N@1kHz@-0,5dbFS SR48kHz BW 20-20kHz 0,00007%, SINAD >123db typické pro stupeň-A, 122db stupeň-B
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
Cosmos adc specko
THD@1kHz@-.5dbFS BW 22-22kHz <.00003%(.3-.2PPM)
typical for 32b/48kHz all harmonics level -135-145db
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
laco napsal:Cosmos adc ma thd 0.00003%. V spojeni s apu nameras 0.000008%. nie je to smiesne ? Rozdiel cca 10dBEšte to asi doladím... :-)
M.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
jj minimální... pevně věřím že naměřím lepší,ale ne s generátorem. řešíme nesmysly to jsou naprostý ultra čísla za pár kaček . s tvým notchem a cosmosem by se dalo jít ještě dost líp.
E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 14. 4. 2023
dawsoo musis pozornesie citat...
Wili napsal:48VDC adapterom za tym LMko na 35V a dostanem sa s meranim pod sum karty...
dawsoo napsal:willi: tak to pak jo 48V to se asi těm TLkám nebude líbit
...
mluvíme o tom samém že?]
ano aj nie, moj oscilator vyzera trochu inak ako tvoj. Kupoval som asi v roku 2020, obrazok:
![[Image: 5-FCA1-C34-8098-4622-8-ECE-79228-C86-BD90.jpg]](https://i.postimg.cc/mPSvJbnz/5-FCA1-C34-8098-4622-8-ECE-79228-C86-BD90.jpg)
Elox napsal:Ukaž obrázek, ať se mám na co těšit :-)
obrazkov tu uz bolo celkom vela tak asi nic nove neuvidis

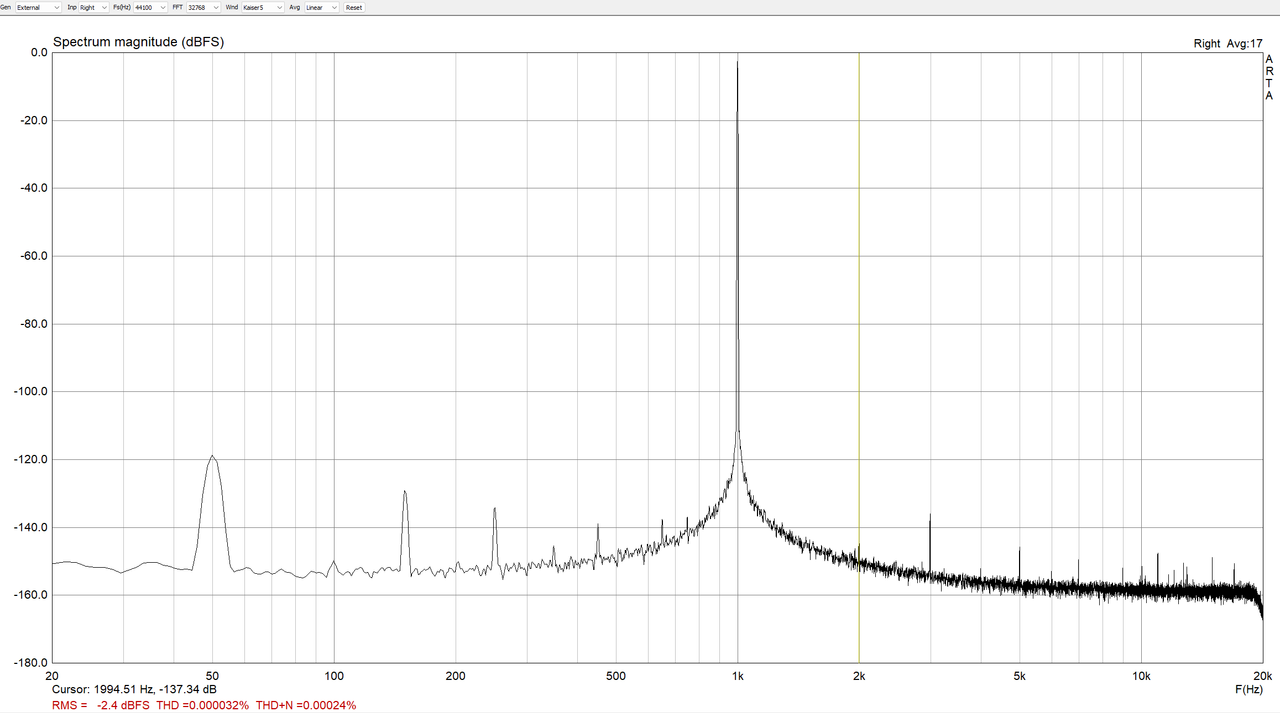

ale ja meram s artou nie rewom a este s tym neviem velmi robit. Skor som meral co mi robi oscilator a zistil som ze blbe LMko ktore som si myslel ze je na hovno ma predsa len prinos... zatial meriam s cosmosom len v stereo mode, na mono nemam kabel a neviem to prepnut a zatial na desktop PC pripojenom na siet, z notebooku by to asi bolo lepsie. Dal som oscilator priamo do zvukovky... nizsie je porovnanie viktor priamo z 4x9V baterky 1,7V rozsah:![[Image: 1eda-viktor-purebatt.png]](https://i.postimg.cc/kGwGrbZs/1eda-viktor-purebatt.png)
nizsie je viktor v krabicke a napajanie 6x9V baterka do LM317 nastavene na 35V vystup, plny vykon a rozsah 2,7V:
![[Image: 1eda-viktor-LMbatt-krabicka-2v7.png]](https://i.postimg.cc/MHzHrDsX/1eda-viktor-LMbatt-krabicka-2v7.png)
asi keby to slo na vyssi rozsah, zvukovka z notebooku a mono mod asi by to slo aj nizsie, podobne ako ma eeMGee. Musim sa naucit ako sa robi s notch filtrom, mozno by to slo este nizsie?
neviem...reeb a laco lorlin je samozrejme super. V datasheete pisu 0,15A na kontakt ak sa prepina ale v zopnutom nepohyblivom stave 5A na kontakt. Ja tym prepinam umelu zataz, mam paralelne 2-3 kontakty a bezne cez to ladujem 10A a ziadne problemy. Inak existuju rozne varianty, aj so zlatymi kontaktami alebo striebornymi tusim
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
je to to samý jen trochu jiná dps ... nemyslím si že je to až taková hitparáda,před 6-7 lety to byla pecka... o tom žádná, měl jsem k tomu evm pcm4222. Ale než jsem se k tomu dostal, vyprd jsem se na všecko
Oscík vylepším,kdyby to aspoň ten Lotyš udělal v dipu je to čornutý z AN od linearu.
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
dawsoo napsal:...já tim generem cosmos nevybudím,proč je jasně patrný ze šématu... stereo do 150R paralelně s tím měkoněm zdrojem a řádově kilama odporama na výstupu... už je jasný proč ho nemohu takhle používat?
Moja verzia má OPA1656 a na výstupe 2x200R paralelne.
Pre balanced verziu ťahám druhý signál z pinu 7 op cez rovnako 2x200R par.
M
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
zkusím to s OPA2211A mam jich pár v šuplíku.
E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 14. 4. 2023
aha konecne som na ten mono mode prisiel, staci vraj dat volume mixer line in na 100%, a pouzit left input. Uz mam o 3db menej
xlrka som na hulvata napevno vnutri krabicky prepojil kablikmi
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
propojí se to v mono režimu vnitřně samo netřeba nic klemovat jen uděláš smyčku
přečti si na jeho stránkách
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
PMA preco potom robil kabel pre mono mod ?
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 14. 4. 2023
if your Windows volume slider position is less than 50%(0 to 49%) the device works as 2 channel ADC, if more than 50% it is a MONO ADC with summed Left+Right inputs mapped on the Left channel(Right input is always mapped to the Right channel). In the MONO mode, both channels need to be tied together L+ to R+, L- to L-.
Já tomu teda rozumím tak, že se to musí propojit. Ostatně v krabici žádné relé není.
