Danwatt ... - Tom_L - 25. 8. 2020
Ceník pro rok 1981 je v Amatérském rádiu 6/81, strana 5,6. KD 607 za 61,- Kčs, KD 617 za 85,- Kčs. KC 507 za 13,- Kčs, KY 708 za 7,50 Kčs. Ale hlavně nic nebylo. Já jezdil do Jablonce n. Nisou ke Klingrové do Tesly a nikdy jsem si nepřivezl víc než teřtinu. Někdy je dobré si trochu oživit paměť!! :-) Hlavně soudruzi "bylolípácí".
Danwatt ... - Hordek - 25. 8. 2020
Pravda, bylo to OT. :-)
P.S:- Tranzistorů se nenažereš. :-)
Danwatt ... - Tom_L - 25. 8. 2020
Hordek: A je to tady ..... bylolípácký argumenty ..... ve sklizni .... tvoje žádné argumenty nechápu. Mám výhrady k dnešní době, ale nesouhlasím s tebou. Je to ale v tomto vláknu OT, takže to tu nebudu zasírat. Howgh.
Danwatt ... - rvx73 - 25. 8. 2020
nechci kvůli tomu zakládat nové vlákno, tak se s dovolením zeptám zde: jaký používáte v LTspice modely pro tranzistory Tesla? tj. např. KU611, KD... atd. Předem díky
Danwatt ... - Hordek - 25. 8. 2020
To je dobře Tome, že nesouhlasíš. :-)
Danwatt ... - danhard - 26. 8. 2020
V r.81 jsem už zesilovače nebastlil, ale počítače :o)
Ale stejně nebyly tranzistory za pár kaček.
Danwatt ... - rvx73 - 26. 8. 2020
v 81 bastlils počítače? Dyť to byl IQ-151 sotva v plenkách
v té době se dal sehnat nějaký procesor? (8080?)
Danwatt ... - microlan - 26. 8. 2020
No to víš že jo, ADT atd. CPU z řezů řady MH3000
Danwatt ... - kazzatel - 26. 8. 2020
Inu, Vašek chce zdůraznit, že už ho dětství nebavilo... :-)
Danwatt ... - rvx73 - 26. 8. 2020
https://www.root.cz/clanky/procesor-sestaveny-z-cipu-rady-intel-3000/
Danwatt ... - danhard - 26. 8. 2020
Od r.79, ADT4500, ADT4700.
Danwatt ... - rvx73 - 26. 8. 2020
Tak o ADT vím akorát že se používaly ve štábácích v armádě
Danwatt ... - jmd - 27. 8. 2020
danhard napsal:Ad Odrbánek
http://hifi.slovanet.sk/bb/viewtopic.php?t=10536&postdays=0&postorder=asc&highlight=odrbanek&start=128
ps. proudové buzení prosazuji jen do EF B-čkových konců na potlačení přechodového zkreslení.
Ale je to poučné i při konstrukci 2EF B-čkových konců, resp. u AB 2EF.
Taky prosazuji žádné, případně minimální emitorové odpory, pokud slouží k proudové limitaci
Linearizaci výkonového stupně emitorovým odporem dělá jenom ekobarbar

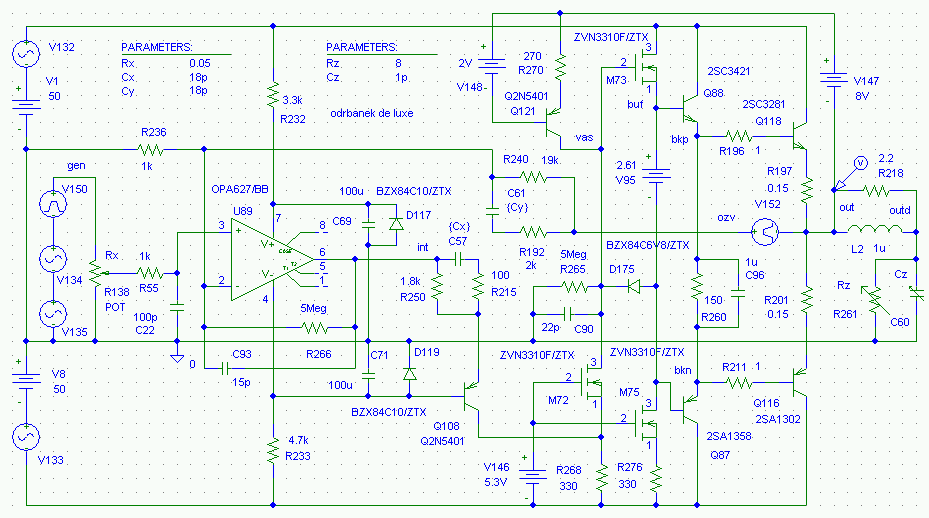

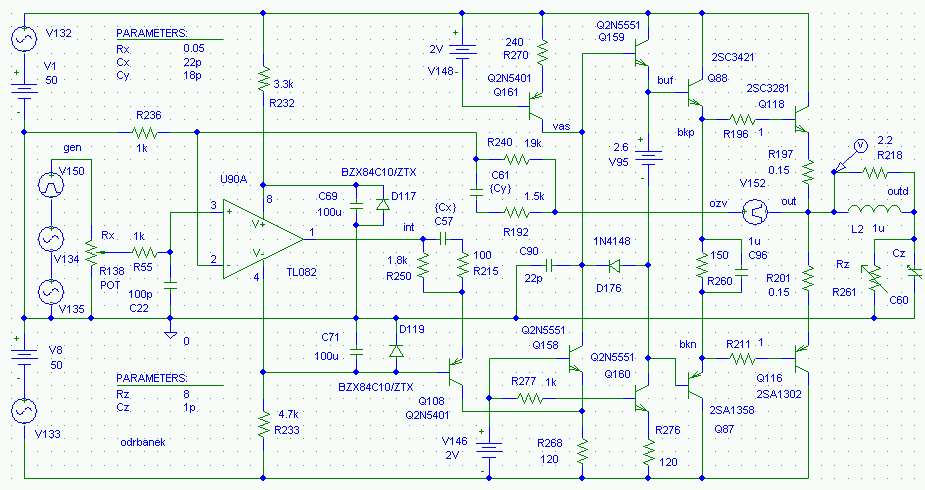

Aby nezapadla táto informácia a pre tých čo nie sú prihlásení na slovanete a tak nevidia na obrázky, prenášam sem obrázky schém na variácie podľa Danhardových nápadov.
![[Image: odrbanek1.png]](https://i.postimg.cc/1tvkt88P/odrbanek1.png)
![[Image: odrbanekbb.png]](https://i.postimg.cc/tTcBwW11/odrbanekbb.png)
![[Image: odrbanekdeluxe.png]](https://i.postimg.cc/v8Js66PH/odrbanekdeluxe.png)
Danwatt ... - danhard - 27. 8. 2020
Tak ty simulace jsou o tom, že hledám zkreslení a zisk jednotlivých stupňů a snažím se to dát do předepsaného modelu.
Samozřejmě, když tam najdu nějakou rozumnou kompenzaci, třeba totemový VAS, tak to v reálu odzkouším.
Ale tam je kompenzace jasná, protože používám stejné tranzistory, se stejnými vlastnostmi, zatímco kompenzace v NPN-PNP větvi jasná není, protože ty tranzistory nemají zcela komplementární vlastnosti.
Zesílení jsou jasná, frontend, operák, pak VAS a konec se zesílením 1.
Kompenzace počítá s dvoustupňovým zesílením a točí definovaně fázi ve zpětné vazbě.
Vf urychlující kompenzace jsou v buzení VAS.
ps. zeptejte se na jakýkoliv prvek, řeknu vám proč tam je a proč má tu hodnotu.
Danwatt ... - rvx73 - 27. 8. 2020
danhard napsal:ps. zeptejte se na jakýkoliv prvek, řeknu vám proč tam je a proč má tu hodnotu.
tebe to musí neskutečně bavit
Danwatt ... - danhard - 27. 8. 2020
Ale to předpokládám, že když někdo něco "navrhuje" tak má koncepci, znalosti a ví co dělá.
ps. zesilovače jsou skutečně jen bokovka.
Danwatt ... - jmd - 27. 8. 2020
danhard napsal:totemový VAS
to je názov pre nepriame budenie VAS pomocou vstupného OZ, ktorý najskôr mení/budí zdroj prúdu Q114 (neskôr aj Q108) zavesený do zdroja prúdu VAS Q111 (neskôr aj Q158 a M72),
alebo je to ten Bootstrap z výstupu do zdroja prúdu VAS v hornej vetve,
alebo oboje ?
Danwatt ... - danhard - 27. 8. 2020
Totemový VAS je Q111, Q110 na prvním obrázku.
Asi se s tím výrazem moc nesetkáš, protože jsem si ho zavedl sám, při příležitosti totemového zesilovače u error corection.
Co se týče linearity, tak je to něco jako differenční stupeň, ale dva identické tranzistory jsou nad sebou.
Tranzistor je dost nelineární součástka, ale dva stejné tranzistory se dají v linearitě kompenzovat.
U NPN-PNP to úplně nejde, protože tam není stejný souběh všech parametrů.
Danwatt ... - rvx73 - 27. 8. 2020
"totem" je označení pro "push-pull" v logických obvodech
Danwatt ... - danhard - 27. 8. 2020
Tam je to použito z důvodu funkčnosti, nikoliv linearity.
V TTL obvodech se dělaly špatně tranzistory obou polarit, zvláště aby byly rychlé.
Proto jsou ty struktury čistě na NPN vodivosti.
V CMOS (kompelemntární MOS) to už šlo dobře.
