Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 29. 9. 2023
47k
51k mít v šuplíku asi nebudeš
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
děkuji , osadím
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 29. 9. 2023
sprocha napsal:Příspěvek 91 byl poslední platný setup. Mezi zemí vstupu 230V a skříní byl svitek 100nf, mezi zemí zdroje a dnem skříně byl odpor 10r,
Ve schema je R1 1k8 a C2 220pf.
Vraž ty odpory (něco mezi 10 až 51 kohmů) na spoje signálové země a vstupu signálu u cinchů.
Takže mezi zem a signál na cinchi odpor 10 až 51kohmů? Možná hloupý dotaz, je to velký rozptyl, lépe 10k nebo 51k?
Probůh, zem 230 V není natvrdo spojená se skříní ???
Pokud ne, spojit!!! To může být spolupříčina velmi silného lupání.
Skříň musí být být spojená se zemí zdroje RC paralelním členem: Odpor jednou nohou ke skříni a druhou nohou k zemi zdroje. Rovněž kondenzátor jednou nohou ke skříni a druhou nohou k zemi zdroje.
Jen podotknutí 10 - 51 kohmů není rozsah od 10 ohmů, to bych tam jinou jednotku napsal. Raději se vždy zeptej na to, co ti není úplně jasné. Já to přežiju
, vím, že jsi začátečník.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Bylo myšleno 10k - 51k, i to se mi zdálo jako velký rozsah, 41k...
Na cinch jsem mezi signál a zem osadil 47kohm. Odpor 10r a svitek 100n jak píšeš, jsem osadil mezi skříň a zdroj 230V a mezi skříň a zdroj zesilovačů.
Je to skoro dokonalé, moc děkuji. Jen to lupne při připojení jacku do mobilu nebo mp3, toho se ale asi nedá zbavit, ne?
Lupnutí při play, stop je pryč, děkuji.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 29. 9. 2023
Pokud si uvedomíš, co se děje s jackem při zasouvání do samice, tak si na to odpovíš sám
Jinak používá se tohle:
https://images.app.goo.gl/xPeiwByb1bG7J1XKA
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Děkuji, sestavím si.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 29. 9. 2023
A pak, že nerostou
.Na těch diodách výkonově nešetři, kup si třebas usměrňovací můstek na 16 A, postačí na minimální napětí. Líbí se mi obrázek vpravo nahoře, ten se jen tak nesplaší od zapnutého silného vařiče
.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 29. 9. 2023
Jj, diody musí vydržet víc než jistič, na to pozor
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Děkuji vám pánové, ještě osadím obyčejný potenciometr, osu spojit se skříní, je tak?
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 29. 9. 2023
Uzemni pouzdro potenciometru a třecím spojem (napružený drát) můžeš i osu
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Děkuji, udělám.
rvx73 napsal:Pokud si uvedomíš, co se děje s jackem při zasouvání do samice, tak si na to odpovíš sám
Jinak používá se tohle:
https://images.app.goo.gl/xPeiwByb1bG7J1XKA

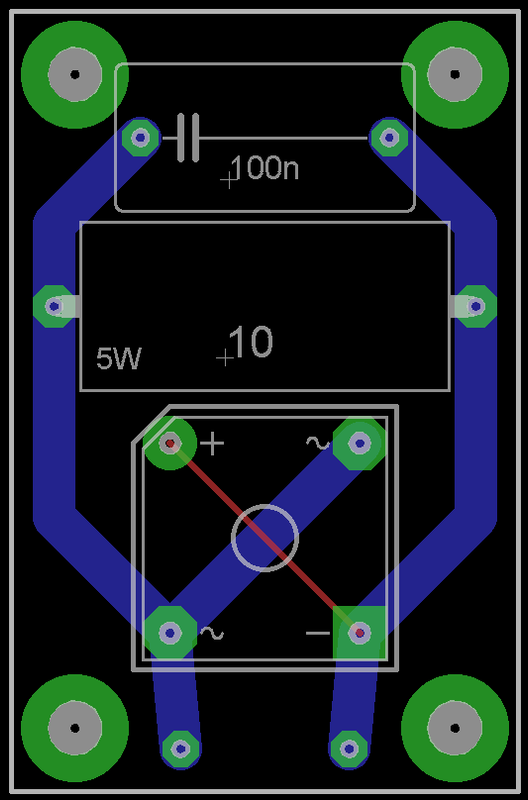

Třeba takto?
![[Image: Sn-mek-obrazovky-2023-09-29-205102.png]](https://i.postimg.cc/T1Py2FxR/Sn-mek-obrazovky-2023-09-29-205102.png)
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 29. 9. 2023
To je varianta, které nevadí rozdíl potenciálů 0,7 V (0,5 V střídavých), zato snese dvojnásobný proud při fatálním selhání. Můj favorit (viz výše) snese jen jmenovitý proud (resp. Ifsm), zato 1 V střídavý (bez prudkého nárůstu brumu). Pokud bydlíš v moderním baráku (posledních 20 let), tak je to s první variantou v pohodě. Já v paneláku ze 70. let s ochranou nulováním (vše na hlíně
) preferuji větší volty .A na šířce mědi na plošáku nešetři.
K tomu potenciometru:
Já raději izoluji osu od kostry v díře krabice a popřípadě izolačně podkládám knob, má-li kovový spodek. Pouzdro poťáku pak samozřejmě uzemňuji ze signálové země.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Barák máme starý, ale cca 15let nazpět jsme dělali nové rozvody.
Kterou variantu tedy zvolit?
Děkuji
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 29. 9. 2023
Pokud natáhli ochranu zemněním (stačí se juknout do zásuvky, zda je tažen přívod pro zemnící kolík samostatně), postačí varianta už nakreslená na plošáku.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 29. 9. 2023
Díky moc, zem je v domě tažená samostatně.
Ještě dotaz, tento diodový člen mám osadit paralelně ke stávajícím odporům a kondenzátorům zem 230V a zem zdroje?
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Otas - 30. 9. 2023
Dotaz je mi trochu nesrozumitelný; plošný spoj je správný a vypovídající s jednou výjimkou: ve spojení s usměrňovačem nemusí být odpor na velký výkon (postačí běžný na 0,5W). Na jeden vývod plošného spoje přijde zemění od 230V a na druhý zem (nula) zdroje. Usměrňovač není třeba chladit.
Nikde jinde už nějaké RC členy být nemají.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - Hippo007 - 30. 9. 2023
sprocha #135: Nějak takhle by to mělo na straně připojení do zásuvky 230VAC být.
![[Image: earth-f4-192.gif]](https://i.postimg.cc/7CHLckD6/earth-f4-192.gif)
Jestli máš u země Cinchů kondenzátor na chassis, nech ho tam.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 30. 9. 2023
Pánové, moc děkuji oběma.
Omlouvám se za nesrozumitelnost, ale v odpovědi od Otas to je: Nikde jinde už nějaké RC členy být nemají.
U země cinchů kondenzátor na chassis nemám, děkuji za schema.
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - rvx73 - 30. 9. 2023
U izolovaných cinchů neuděláš chybu, pokud jejich zem spojíš s kastlí 47nF paralelně s rezistorem řádově desítky až stovky kOhm
Brumení ampu G50, zapojení potenciometru stereo vs. dual mono - sprocha - 30. 9. 2023
Děkuji.
