E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 14. 4. 2023
dawsoo to mas asi blby kus alebo vybite baterky
teraz skusam Viktora len tak na hulvata na stole so spinacim 48VDC adapterom za tym LMko na 35V a dostanem sa s meranim pod sum karty...(samozrejme 50Hz tam je z adapteru) ale 2 harmonicku nevidim, resp. ak pridam velmi uroven tak vidim na -150dB ale inak ak to dam na polovicu tak nic, arta pise thd 0,000031% a to este pred kartou mam 600R umelu zataz do ktorej to pustam lebo som nemal akurat kable tak som tu zataz pouzil ako prepojku, tj s cosmosom to je teda 300R zataz? (myslene lacov lorlin skaredy nedobry prepinac, mam ho tam tiez) akurat nemam nakablovane baterky lebo prave tuningujem krabicu kam to chcem zabudovat inak s baterkami nf bordel absolutne nulovy
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 14. 4. 2023
Wili napsal:Elox napsal:Tak jsem si myslel, že když Cosmos objednám z EU, že to bude rychle a bez problémů. Frantíci před týdnem napsali, že odesláno a DPD od té doby hlásí: "Váš balíček je na cestě". Asi to posílaj přes Aljašku nebo co...
to je sranda ze sme to asi objednavali zhruba v rovnaku dobu a mne uz aj stihol prist dnes z ciny
Kdo umí, umí. Já s tím nakupováním z ciza nemám absolutně žádnou zkušenost.
Tak alespoň už přišla SMS, že prej v pondělí bude doručena zásilka...
Tak uvidíme.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
lorlin je spica
cistenie https://www.youtube.com/watch?v=NWJnAurNogs
E1DA Cosmos ADC - špičkový převodník pro měření - DJ_Rix - 14. 4. 2023
Já mám už leta toto:
![[Image: tkE9MkmD_t.jpg]](https://thumbs2.imgbox.com/6f/e4/tkE9MkmD_t.jpg)
Použil jsem tehdy AD797. Použitelný je to ale jen na audio, chodí to nahoře o dost dál než do 100k ale dole šum leze nahoru, je tam jen 2u2 foliák, na měření třeba šumu zdrojů to musí mít mnohem větší špalek na vstupu, to pak má zas jiný problémy...
Elox: netrap se tím, audiophonics nějak s DPD krpí, dřív to bylo doma do pár dnů a poslední dvě objednávky jsem taky čekal víc než týden, jen jsem koukal proč to 4 dny leží na DPD kdesi v Německu
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 14. 4. 2023
Wili napsal:dawsoo to mas asi blby kus alebo vybite baterky
Ukaž obrázek, ať se mám na co těšit :-)
E1DA Cosmos ADC - špičkový převodník pro měření - jardag69 - 14. 4. 2023
.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
ja cez ten prepinac meram urovne -140dB (mam od roku 2019, ani som necistil) takze bude v poriadku
E1DA Cosmos ADC - špičkový převodník pro měření - TomasT - 14. 4. 2023
Nase cosmosy opustily mezinarodni letiste a miri vysokou rychlosti k nam -)))
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
willi: tak to pak jo 48V to se asi těm TLkám nebude líbit
když maj doporučený mezní 36V a napájený to je ze stolního zdroje na baterky nemam v práci 4 držáky THD je řekl bych odpovídající stejně jako u Toppingu D10s kde je stejnej operák na výstupu. Spíš mi nepříjde tak úžasnej noisefloor. mluvíme o tom samém že?
![[Image: XFy5P.jpg]](https://1iq.cz/img/jP5Xx/XFy5P.jpg)
![[Image: MgK33.jpg]](https://1iq.cz/img/jP5Xx/MgK33.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
Moj skromny prispevok:

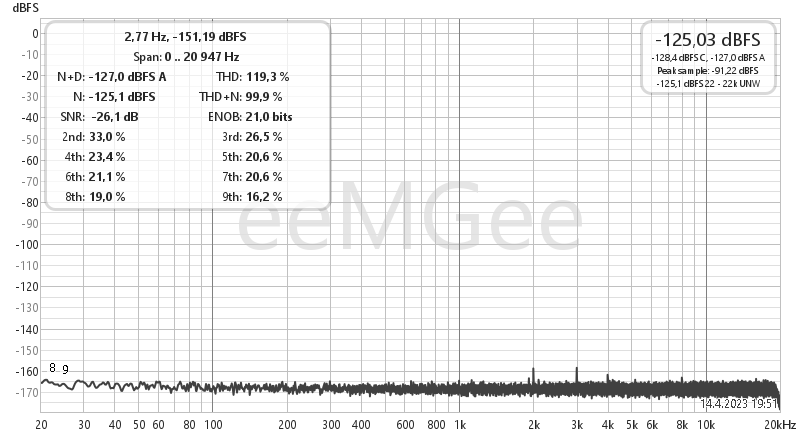

Cosmos vstup na GND (mono 10V)
![[Image: cosmos-gnd.png]](https://i.postimg.cc/0jm2hDf9/cosmos-gnd.png)

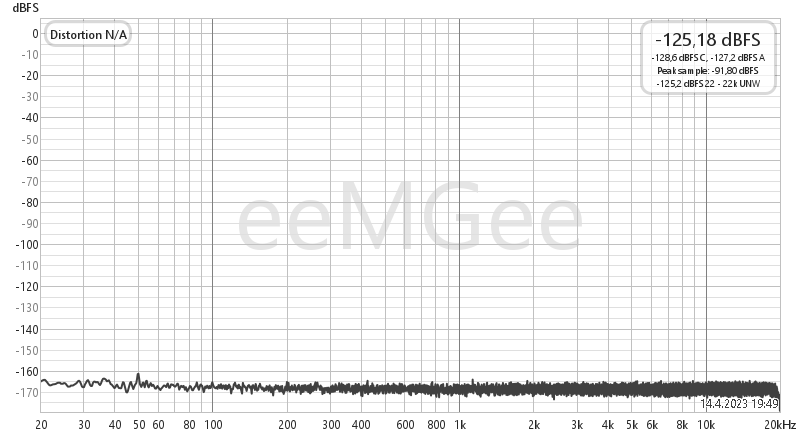

Cosmos volny vstup (mono 10V)
![[Image: cosmos-no-signal.png]](https://i.postimg.cc/J7BnyCWS/cosmos-no-signal.png)

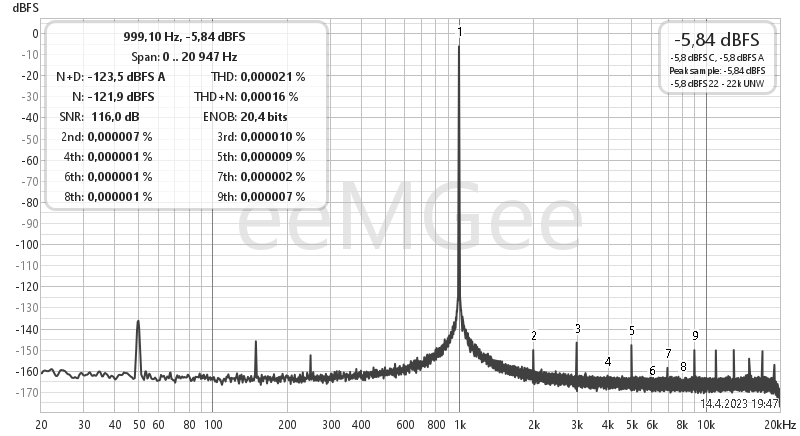

Victor oscilator balanced signal (vstup mono 10V)
![[Image: victor.png]](https://i.postimg.cc/jd0jP3x2/victor.png)
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
Moc pěkné martine
Taky grade B?
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
moj 1k oscilator a dc zdroj, presne do tej krabicky navrhnuty
![[Image: viktor-zdroj.jpg]](https://i.ibb.co/hZ13T1B/viktor-zdroj.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023

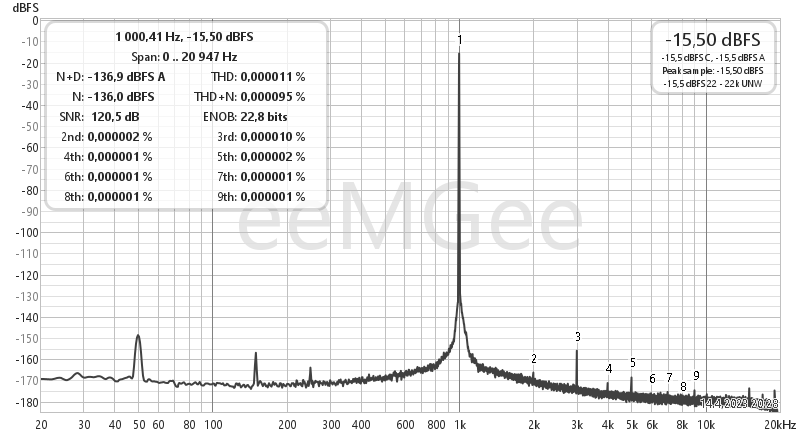

Pre doplnenie victor osc cez Cosmos APU notch:
![[Image: victor-notch.png]](https://i.postimg.cc/fRn7dcyZ/victor-notch.png)
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
jo tomu už říkám hodnoty
sundej to THD Martine na pět nul já tim generem cosmos nevybudím,proč je jasně patrný ze šématu... stereo do 150R paralelně s tím měkoněm zdrojem a řádově kilama odporama na výstupu... už je jasný proč ho nemohu takhle používat?
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023

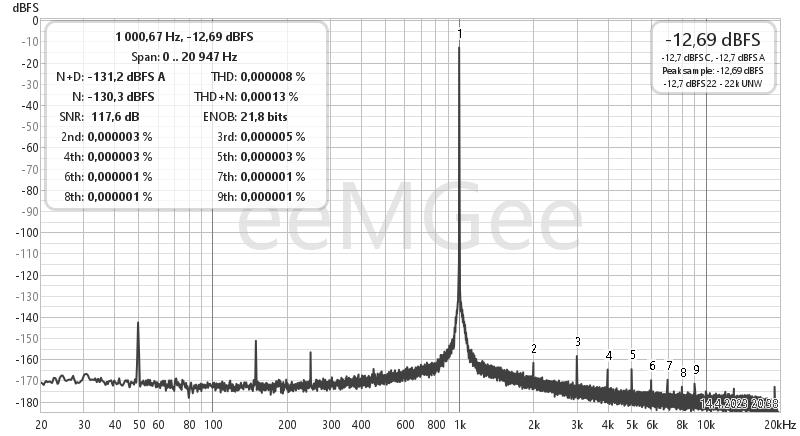

OK, no potom stúpne šum:
![[Image: victor-notch2.png]](https://i.postimg.cc/SKVtVTYc/victor-notch2.png)
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
emg, nemas to v poriadku. ten osc ma thd pod -150dB, teda pod 0.000003%
E1DA Cosmos ADC - špičkový převodník pro měření - TomasT - 14. 4. 2023
Ja chci taky, da se koupit deska? Nebo to kreslite kazdy sam?
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 14. 4. 2023
já to koupil kdysi hotový na ebay za 58usd gener na jedný frekvenci dneska pro mě není využití moc.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 14. 4. 2023
uz stupla cena
https://viccc42.wixsite.com/uld-audio
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 14. 4. 2023
laco napsal:emg, nemas to v poriadku. ten osc ma thd pod -150dB, teda pod 0.000003%
To je obmedzene aktivnym notch filtrom so vstupnym OPA1612 v Cosmos APU...
Na skutocne THD pod -150 dB treba pasivny notch, viď moje pokusy tu:
https://www.diyaudio.com/community/threads/low-distortion-audio-range-oscillator.205304/page-494#post-7022462
Ale tu má vplyv snáď aj počasie :-)
Martin
