Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - DJ_Rix - 30. 12. 2020
Bud od laca celou SSR komplet, nebo odemne jen relatko misto toho puvodniho, to pasuje misto puvodniho rele do ochran CW i do DPA.
https://www.instagram.com/p/CEmJmSzJ695/
![[Image: K2YjcsMs_t.jpg]](https://thumbs2.imgbox.com/de/23/K2YjcsMs_t.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 30. 12. 2020
Krásně provedeno, té noblesní bedny je na to dočista škoda
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 31. 12. 2020
Prichádza deň D. Ja sa toho dosť bojím
![[Image: 20201230-204125.jpg]](https://i.postimg.cc/s2NwBRz8/20201230-204125.jpg)
(Napravo vežička z výrezov priečok)
![[Image: 20201230-233631.jpg]](https://i.postimg.cc/Y003trhj/20201230-233631.jpg)
Hádam to po kúpe tej predraženej techniky nebudem nakoniec musieť zveriť lakýrnikovi :-D To by ma porazilo :-D
EDIT: reeb, ten obvod samotný nie je vôbec zlý. Aj bez párovania tranzistorov som sa dostal na THD 0,000x% do výkonu 20W/4R. Potom to už mierne presahovalo. Dá sa dosiahnuť aj vysoké SR. V pohode cez 100V/uS. Ten rozkmit sa dá preosadiť s TO-126 a kompenzácie sa tiež dajú prerobiť. Staval som to specialne na porovnanie s EF rozkmitom s hawksfordovou kaskadou a nefunguje to lepšie. Či už meranie alebo zvukovo. Ale zatial som zostal pri EF s hwksfordovou a skúšam 3EF. THD by malo ísť prudko dole a čo to urobí zvukovo som fakt zvedaví...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 31. 12. 2020
To ti držím palce, ať nejsi zklamaný, případně zavolat nějakého lakyrnika ako fušku no..
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 31. 12. 2020
Benazi, ďakujem :-)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dhaman - 31. 12. 2020
mechanik máš riadnu lakovňu
povrchovka je aj moja smrť. brusit tmelit brusit tmelit brusit tmelit brusit brusit brusit brusit lestit lakovat lestitDaj potom fotecky ako ti to vyslo.
zmeral som THD toho cinskeho symasymu a nevyzera to uplne tragicky.
![[Image: right-1-W-4ohm.png]](https://i.ibb.co/jLvL4YM/right-1-W-4ohm.png)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 31. 12. 2020
dhaman, nj, to mi hovor... :-D Robil som cez 20 vrstiev laku. Každá brúsená. Potom som to s tým debilným CZ či SK epoxidovým lakom vzdal a použil jednu vrstvu laku od ICLA a bolo to :-) Išlo nastriekať velkú vrstvu a za asi necelých 10 minút sa toho išlo z lahka dotknúť... Teda zaschnuté proti prachu to bolo do pár minút.
Naštastie mám dosť MDF na vzorky. Tak tam odladím tlak. Velkosť trysky a riedenie. Hlavne si po 4 rokoch oživým "trajektoriu" :-) Techniku aj dielnu mám lepšiu než vtedy...
K tomu THD. To je divné. Malo by sa to správať lepšie. Aj pôvodný symasym sa správal lepšie. Máš dobre nastavený kludový prúd? Sice asi áno, tie vyššie harmonické netrčia... Tiež neviem akú kvalitu má layout dosky. Mne to takto zle meralo len než som sa naučil správne robiť dosky... Ale to by som čakal aj zhoršený odstup 50Hz a násobkov a to ty nemáš. Asi by to chcelo napárovať tranzistory. Skús odmerať druhý kanál.
MPSA15 som tam nikdy nemal. MJE15030 tiež nie. Na vstupe dobre fungoval vždy dobre 2SC2240 a ako budiče 2SA1837. Super výsledky aj bez párovania.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dhaman - 31. 12. 2020
Druhy kanal vyzera na vlas rovnako. Kludovy prud mam 50mA na vetvu. Mozno aj kable a sposob merania. Skusim to este poladit.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 31. 12. 2020
Potuněná DPA386
10Whttps://ibb.co/yY3LLp3
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 31. 12. 2020
reeb, je niekde problém, to je všetko. Meria mu to horšie než originál.
Inak to meranie 386 má hrozne nízke rozlíšenie. Tá suknička 1kHz je hrozne široká a signál je na nezmyslených -15db a noise floor je vysoko. To THD nie je tak brutálne nízke aby takmer zanikalo v šume...
Toto je 20W/4R:
![[Image: 9-3-V-4-R-bez-GND.png]](https://i.postimg.cc/1XXF3MDV/9-3-V-4-R-bez-GND.png)
Tých 50Hz je neošetreným zdrojom... Všetko nepárované a koncáky tušim každý iného grade takže je tam priestor pre zlepšenie.
Tiež doplním že nemám priemerizovanie. Keby on nepriemerizoval, tak sa THD stratí uplne v šume a nič neodmeria. Preto autor priemerizoval 100x aby to THD aspoň trochu trčalo a malo sa to vôbec z čoho počítať... Hodnota THD bude presnejšia a z merania bude viac vidieť až to niekto zmeria poriadne.
Pekne odmerané veci má aj napríklad CW. Pre inšpiráciu, keby sa niekomu moje meranie nepáčilo...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 31. 12. 2020
nj, kamarad se s tim uci..50W
![[Image: 133861698-124234086178346-3018305924721621914-n.png]](https://i.ibb.co/56QNS8F/133861698-124234086178346-3018305924721621914-n.png)
Pro srovnani TPA3116 od cinana
![[Image: TPA3116.png]](https://i.ibb.co/fv8zmrY/TPA3116.png)
Jinak mereni 386 PMA
http://pmacura.cz/dpa386.html?fbclid=IwAR1D6mOUFuaoBPaxWqJBqB-w84BU5FFf-jnY6CvIGxQh1_4P3oM2mv-0MYs
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 31. 12. 2020
Jasné, veď to je ok... Toto už je lepšie. Len tam má stále nízku úroveň... Problém je že väčšina ludí sa snaží merať na blbej zvukovke... Chcel to ESI juliu alebo Lynx L22. Tie sú preverené. Ak to ani pri úrovni -5db nedávam dobré hodnoty chce to inú kartu.
EDIT: na to že DPA386 má na konci mosfety sa to správa dobre. Topologie DPA386 verejná? Celkom by ma zaujímalo ako to má riešený VAS a či je výstup 2EF alebo 3EF. Stačila by aj slepá schéma alebo slovný popis.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dhaman - 1. 1. 2021
https://sjostromaudio.com/dudek__files/DPA386SE.pdf
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Elox - 1. 1. 2021
Zkuste odmazat všechno za posledním lomítkem... ;-)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 1. 1. 2021
mechanik: je to zmenšená varianta DPA380, má to hawksfordovu korekci chyby
https://ulozto.cz/file/gjVkZExUV/dpa-110-880-pdf
http://www.cordellaudio.com/papers/mosfet_with_error_correction.shtml
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 1. 1. 2021
S tým DPA sa po vyladení určite bude dať dostať na 0,000x% ale neprekvapuje ma to. Je to dosť zložité a má to viac stupnov než som zvyknutý... To že sa po úpravách dá dostať s tým obvodom čo použiva symasym na 0,000x% mi pripadá zaujímavejšie preto že je to jednoduchý obvod.
Tých napodobenín DPA a stavebníc je tu plné forum...
Ale skúsim to DPA dať niekedy do simulácie a pozrieť sa na správanie obvodu bližšie.
EDIT: tiež sú tam malé straty oproti napájaniu. Stačí 2x35V pre 100W. 2x45V pre 200W a 2x65V pre 400W bez potreby nejaleho vyššieho napätia pre front end.
EDIT2: tak tmel na bočných stenách by som mal. Keby niekoho zaujímalo prečo to striekam zvlášť tak z dôvodu že bočnice majú iný odtieň farby a radšej než to lepiť a riešiť problematický prechod farby a to že časom popraská spoj tak to urobím zvlášť od zvyšku pláštu. Len sa to bude musieť dobre napasovať aby to po finalnom lepení sedelo so zvyškom...
![[Image: 20210102-201309-comp70.jpg]](https://i.postimg.cc/TPjQHKWX/20210102-201309-comp70.jpg)
Nejde to zle. Prvá vrstva dosť saje a MDF sa ešte nespráva ako dobrá hladká nenasiakavá plocha... Teraz sa to bude brúsiť a pôjde tam ešte druhá vrstva tmelu.
Každopadne nelutujem že som nekúpil ten primárne autokarosársky polyester. S polyuretanom sa robí daleko lepšie. Na MDF drží ako lak a dobre prenikde dnu. Ten polyester má tolko sušiny že nevsakuje a teda ani tak dobre nedrží a pripomína skôr sádru...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 15. 1. 2021

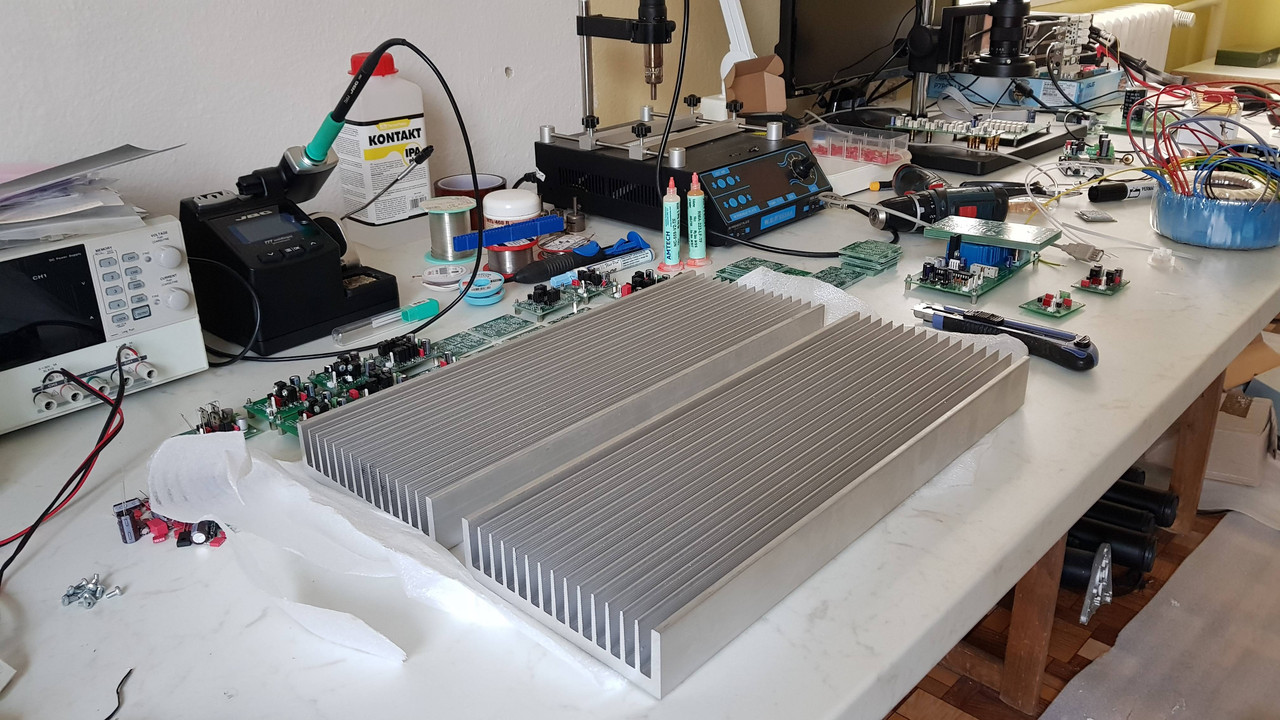

Paráda, konečne mi došli chladiče pre 800W koncáky čo budú pohánať basové sekcie :-)
![[Image: 20210115-123915-comp70.jpg]](https://i.postimg.cc/dtqrtDjs/20210115-123915-comp70.jpg)
Týždeň som čakal na šmirgle. Z obchodu mali komplet koronu... Ten druhý týždeň som sa venoval mechanike krabíc a kresleniu dalšieho DACu...
Z berúsenia:
![[Image: 20210117-205552-comp70.jpg]](https://i.postimg.cc/j2gzJvCt/20210117-205552-comp70.jpg)

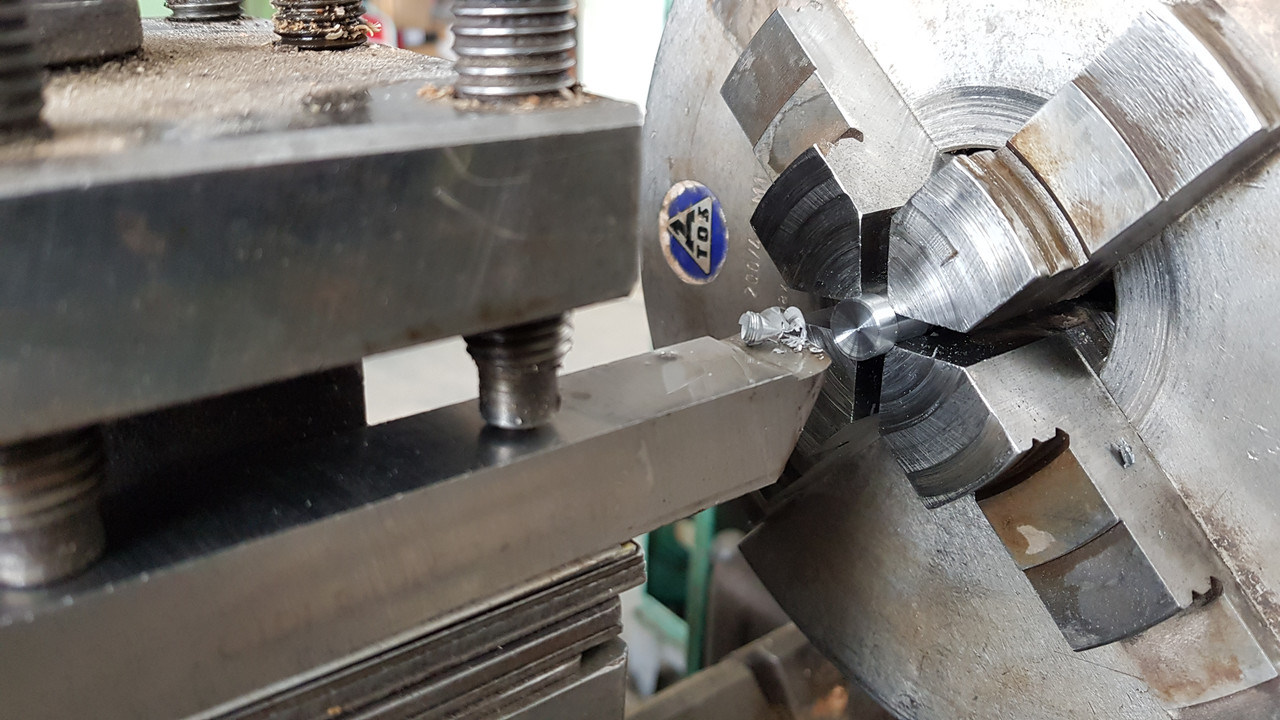

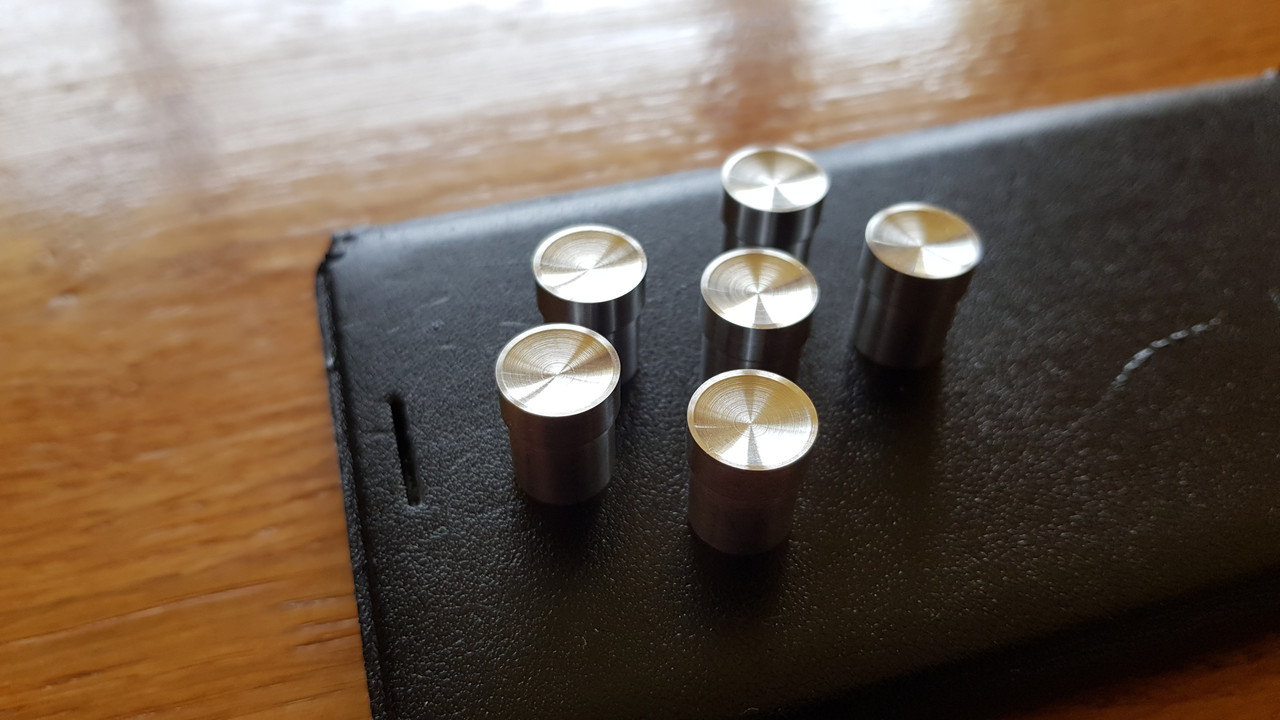

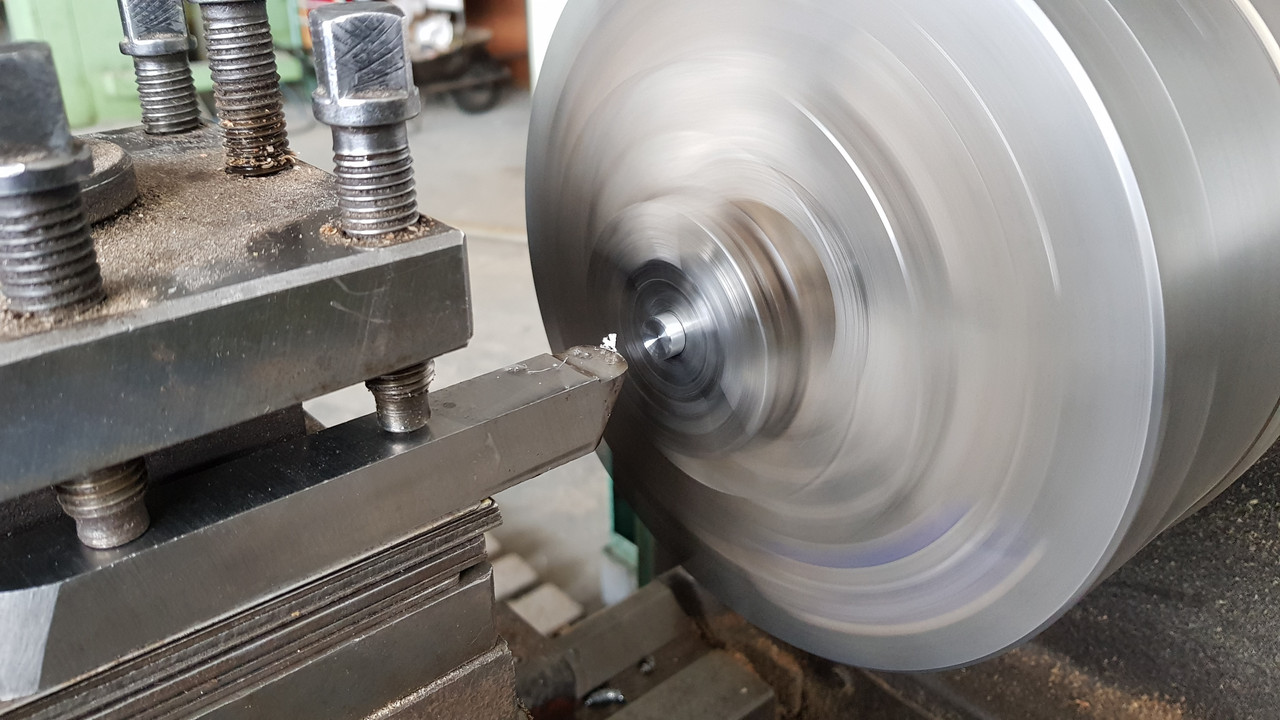

Tak, malé gombíky smd dnes dokončili:
![[Image: 20210120_101429.jpg]](https://i.postimg.cc/dtS7JG28/20210120_101429.jpg)
![[Image: 20210120-101555.jpg]](https://i.postimg.cc/Dzh7hzMr/20210120-101555.jpg)
![[Image: 20210120-123817.jpg]](https://i.postimg.cc/0NQY2934/20210120-123817.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dhaman - 21. 1. 2021
Dokončil som výhybky na malé bedničky k pc (ScanSpeak 12W/8524G00 + Visaton G20SC).
Inšpirácia Troels Discovery-12W. http://www.troelsgravesen.dk/Discovery-12W.htm
![[Image: 20210121-142657-res.jpg]](https://i.ibb.co/CVFd0zF/20210121-142657-res.jpg)
![[Image: binary-comment.jpg]](https://i.ibb.co/5R4LMqV/binary-comment.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Wili - 21. 1. 2021
fuh dost komplikovana vyhybka na tak male bednicky
inak to odsunutie vyskaca je presne vymerane tak ze su cievky basoveho aj vyskoveho v jednej rovine?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 21. 1. 2021
Ten quickpanel robí zaujímavý elox. Velmi matný a homogenny. Tu je obrázok na porovnanie:
![[Image: 20210121-174822-comp70.jpg]](https://i.postimg.cc/bNg1rbwm/20210121-174822-comp70.jpg)
(chladič je len podložka)
