Accuphase DIY z Aliexpresu - danhard - 19. 12. 2019
Moc neřešíte teplotní stabilitu.
Accuphase DIY z Aliexpresu - BV - 19. 12. 2019
Citace:Na výstupe...100n/470n +4R.A na čo je to dobré?? Čo to má spoločné s realitou?
Accuphase DIY z Aliexpresu - danhard - 19. 12. 2019
100n používám taky, abych zv. nastavil ten správný foršus, bez LR na výstupu.
S 1uF už to v simulaci většinou nejde, ale 1m kabel k zátěži to spraví
Používám kabely s tlumenou indukčností.
Protože to čeká, až mi někdo zaplatí patent, tak to sem dávat nebudu
V reálu tam nikdy čistá kapacita není a stačí 100mR, nebo 100nH a je to o něčem jiném.
Potřebuješ ale potlačit seriovou rezonanci, připojenou přímo na výstup, což umí i 1m normálního kabelu s vhodným kondem.
Accuphase DIY z Aliexpresu - František - 19. 12. 2019
K tým FQA som sa dostal, ako slepé kura k zrnu
Accuphase DIY z Aliexpresu - laco - 19. 12. 2019
danhard napsal:100n používám taky, abych zv. nastavil ten správný foršus, bez LR na výstupu.
S 1uF už to v simulaci většinou nejde, ale 1m kabel k zátěži to spraví
Používám kabely s tlumenou indukčností.
Protože to čeká, až mi někdo zaplatí patent, tak to sem dávat nebudu
V reálu tam nikdy čistá kapacita není a stačí 100mR, nebo 100nH a je to o něčem jiném.
Potřebuješ ale potlačit seriovou rezonanci, připojenou přímo na výstup, což umí i 1m normálního kabelu s vhodným kondem.
toto poznas ?
http://www.waynekirkwood.com/images/pdf/Cyril_Bateman/Bateman_Speaker_Amp_Interaction.pdf
Accuphase DIY z Aliexpresu - danhard - 19. 12. 2019
Neznám a z mého principu kabelů tam nic není.
Nedělal jsem audio zesilovače, ale průmyslové podle požadavků, většinou chtěli výkonovou šířku pásma přes 500kHz.
https://www.rohrer-muenchen.de/
zesilovače řady PFL
teď už pro ně dělám jen izolační zesilovače.
Taky už maj stránky na hovno, většinou se dělalo jen pár kusů od typu, já dělal jen na prvním prototypu, pak to převzali nějaký ossi z NDR.
+/- 40V, 10A, 500kHz amp5z jsem tu už dával, opráskli co se dalo.
https://www.rohrer-muenchen.de/_downloads_DE/ROHRERLeistungsverstaerker.pdf
Accuphase DIY z Aliexpresu - BV - 19. 12. 2019
danhard
Citace:100n používám taky, abych zv. nastavil ten správný foršus, bez LR na výstupu.Nemyslím na overenie bezpodmienečnej stability, tam je to nevyhnutnosť, inak sa dočkáme ohňostroja. Ale ak bude zosilňovač vždy s LR na výstupe, tak skúšať to bez LR nemá IMO zmysel..
Ide mi skôr o rozšírené "testovanie" obdĺžnikom s hranami 10-50ns , s vyradeným vstupným filtrom a ladenie kompenzácií "na krásu" a naháňanie SR do nezmyselnej kapacitnej záťaže..
Accuphase DIY z Aliexpresu - danhard - 19. 12. 2019
Je to u zesilovačů bez LR, což danwatt a dexan je
Testovat audiozesilovač zesilovač 10ns hranama, kde požaduji 1us, může tak jedině kretén.
I u 1MHz zesilovačů jsem měl na vstupu min. 100ns filtry, vnitřní stabilita se posuzuje jinak.
Accuphase DIY z Aliexpresu - Elox - 20. 12. 2019
danhard napsal:Používám kabely s tlumenou indukčností.Mi to připomíná šlauch k osciloskopický sondě, tam je vnitřní drát odporovej, takže to může něco tlumit.
Protože to čeká, až mi někdo zaplatí patent, tak to sem dávat nebudu

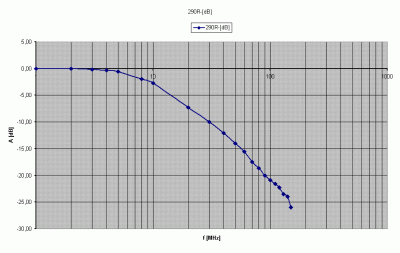

Když se to dobře naladí s kapacitou ke stínění a výstupním odporem zesilovače, udělá to takovej filtr....
![[Image: t_graf1_162.gif]](http://hifi.slovanet.sk/bb/files/thumbs/t_graf1_162.gif)
Accuphase DIY z Aliexpresu - danhard - 20. 12. 2019
Ano, osciloskopová sonda je kabel s nepřizpůsobenou impedancí, odporem vnitřní žíly se dá kompenzovat převýšení odrazem.
U reprokabelu mi jde jen o tlumení vlastní idukčnosti, nápad zcela jiný.
ps. chování koaxiálních kabelů jsem několikrát prezentoval na slovanetu, asi tak 10-15 let zpět, bez velké odezvy.
Tady to s nějakou "teorií" ani nezkouším.
Radši posloucháte pohádky.
Accuphase DIY z Aliexpresu - František - 20. 12. 2019
Myslím, že niekde tu na AW som čítal ako odišla zrejme DPA223 kvôli poruche na nastavení kliďáku.
Neviem čo presne tam bolo za poruchu, ale stačí jeden studeňák, odhnitá nožička, prerušný káblik od snímacieho polovodiča a pod. a konce nemusí zachrániť ani nadprúdovka.
Blbé je to najmä ak sa jedná a niekoľko párov niečoho drahšieho.
Chránite svojich miláčkov nejak pred tým? Napadla ma taká blbôstka "zadarmo".
Tá LED je myslená, ako optočlen. Principiálna schéma:
![[Image: WaV2TAx.jpg]](https://i.imgur.com/WaV2TAx.jpg)
Accuphase DIY z Aliexpresu - reeb - 20. 12. 2019
V DPA223 odchází prokovy..
Accuphase DIY z Aliexpresu - j_paseka - 20. 12. 2019
Fratišek: To jsem psal já. Je to tak, po asi pěti minutách provozu, čerstvě dokončený zes, jeden modul chytl plamenem. Deska pochopitelně na vyhození. Dva roky jsem na to nešáhl, ale dnes k plné spokojenosti, zes normálně funguje. Podařilo se mi sehnat desky. Což jak dnes "vidím" je nadlidský výkon, viz. můj inzerát v bazaru. Zřejmě to komplikuje i fakt, že chci pouze jeden kus.
Accuphase DIY z Aliexpresu - mechanik - 20. 12. 2019
Vie sa kde tie dosky boli robené? S gatemou som nikdy problém nemal.
Accuphase DIY z Aliexpresu - kazzatel - 20. 12. 2019
Originálním deskám žádný prokovy neodcházely - za nějaký pajcungy ovšem záruku nenesu, to byste toho chtěli po mě moc...
Accuphase DIY z Aliexpresu - František - 21. 12. 2019
Samozrejme je vždy naprd, keď koncáčik vyhorí, ale nehovoril som o samotnej DPA223 ani iných kde všetky polovodiče stoja dokopy 7€, ale vo všeobecnosti najmä o zapojeniach s 3-6 pármi drahších koncov, kde by to mohlo mať zmysel.
Ale ako vidím, aj u DP223 by sa niečo také hodilo, vzhľadom na zohnatelnosť dosky
Accuphase DIY z Aliexpresu - reeb - 21. 12. 2019
kazzatel napsal:Originálním deskám žádný prokovy neodcházely..
Vim o několika 223 co vyhorely - viz. Honza, inzerce atd., orig. DPS.
Accuphase DIY z Aliexpresu - kazzatel - 21. 12. 2019
Několik jsem vlastnoručně postavil a žádný problémy nebyly...zajímavý je, že si v tu dobu nikdo nestěžoval - proč asi ?
Accuphase DIY z Aliexpresu - danhard - 22. 12. 2019
Průchody neodchází kvůli návrhu, ale je to chyba technologie výroby.
Jedině kdyby byly proudově přetěžované, tak se jich dává několik vedle sebe.
Na návrháři je, aby jich bylo co nejméně, případně aby byly posíleny nohou.
Accuphase DIY z Aliexpresu - Elox - 22. 12. 2019
Tam, kde jde prokovem vývod součástky, tak podle mého nemůže vzniknout problém.
Prokovy, kterými neprochází drát, je třeba minimalizovat, zejména, pokud by měly procházet větší proudy.
Z tohoto hlediska můžou být problematické trojice prokovů u tranzistorů Q23 až Q26. Kdyby tam byla vložena například drátová spojka, nezmizely by prokovy pod maskou a šlo by je alespoň zalít kapkou cínu.
