kaed napsal:To bylo z dnešního pohledu strašně drahý, smažákovej i pivní index od té doby vzrostl cca o 5000%... A to chodim do levnejch hospod

danhard napsal:Wili, to nebylo na Tebe, ale na Františka.

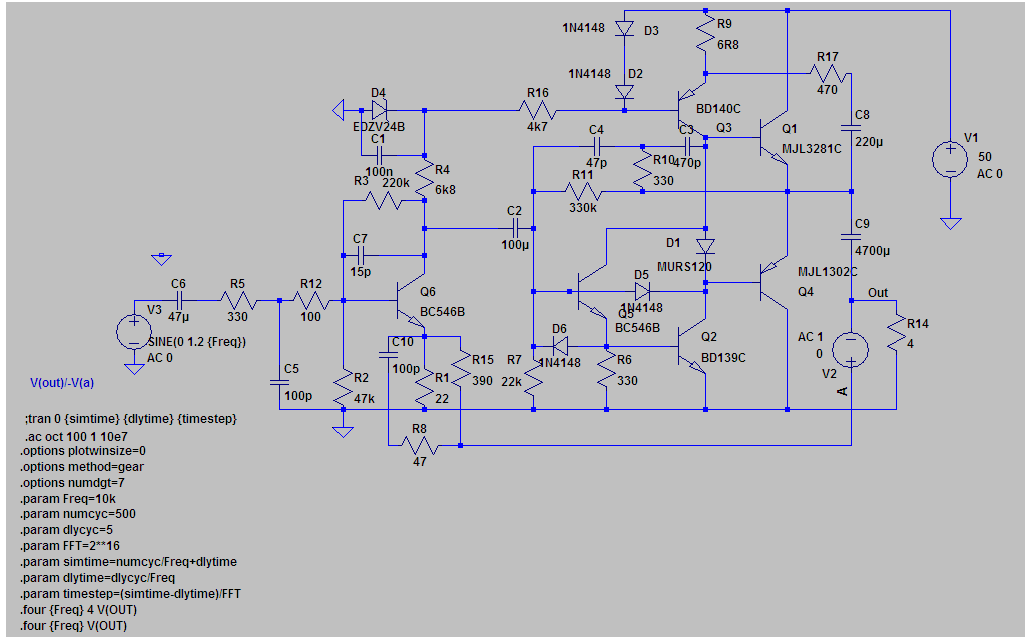

Transiwatt to dělat nebude, protože tam je budič jako darlington a nemá takovou saturaci jako MJE340, která je zde přebuzená.
Vstup je o něco odolnější, protože jsou tam v serii větší vstupní odpory.

Upravovaný TW40 to nedělal, i když tam to zapojení budiče po úpravě diodou také vzniklo, ale byly tam jiné poměry.

Proti 1k ve vstupu jsem zde varoval.
Větší odpory v lokální zv. jsem použil, protože BV s tím honil jiné parametry a byla to chyba.
Taktéž byla chyba tam nechat budič s BD139, který šel do lehké saturace, protože to ničemu nevadilo.

Když se přidá ta jedna antisaturační dioda, tak by to melo být i lepší, než prostý darlington, protože nejde do saturace ani ta BC546B.

Dělá to až když je saturace budiče - odtrh, víc než asi 5us, pak se stačí zablokovat vstup a způsobí to to překlopení.
