Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - reeb - 8. 2. 2012
DJ_Rix napsal:Nezlobte se na mě,ale pokud někdo považuje za "zvukově vyšperkované"Treba je to vyladený ke konci BA... který to kompenzujepůvodní hodnoty,kde subsonic řeže vše pod 50Hz a v pásmu od 50Hz po 600Hz je pokles 3dB,tak mi to připadá přinejmenším úsměvné a to i v případě že "jde potenciometr za rukou"
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - trachta - 8. 2. 2012
Tedy pánové nechci nějak rejpat, ani se opakovat, ale řekl bych, že zdáááleka nejlépe, alespoň dle té simulace, vypadají ty danhardovy gyrátorové korekce:
![[Image: danh11.png]](http://imgbank.cz/images/danh11.png)
Vlákno o korekcích má 29 stran a z toho je polovička o BA100. Nejsem si jist, jestli si opravdu takovou pozornost zaslouží. Přitom tady danhard nadnesl, jak mají vypadat špičkové funkční korekce, a je kolem toho ticho. Všichni jako berani BA100 BA100. Teď si dovolím použít slova, která zde na audiowebu používá sinclair nejčastěji: "běžte s tím do řiti".
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - cestmir - 8. 2. 2012
Atraktivita BA-100 je v diskrétnom riešení - signál tam tečie cez 3 dospelé tranzistory, nie 60 mikroskopických, zapojených do divokej topológie, krotiacej šialený zisk...
. Slušných korektorov s OA je k dispozícii pomerne dosť.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - reeb - 9. 2. 2012
Jaké OZ doporučuješ trachto?
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - trachta - 9. 2. 2012
Tak to si vůbec netroufám někomu něco doporučovat. To spíš opamp. Ostatně si myslím že je dnes výběr fakt veliký, takže si každý může vybrat dle svých potřeb a své kešeně. Doporučova bych pročíst velice poučné vlákno Test operačních zesilovačů.
Já bych použil LM833. Nacpal jsem je do starého zesu Technics místo 4558miček, jak mi poradil opamp, a musím říct že za ty prachy se asi nic lepšího nekoupí. Možná ještě 4850. No a z té vyšší třídy asi LM4562. Nic dražšího asi nemá smysl.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - Gavin Milarrr - 9. 2. 2012
Mno... gyrátor se dá realizovat i s jedním tranzistorem, jak je uvedeno v Punčochářovi a jak to přetisknul Belza.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - trachta - 9. 2. 2012
Gavin Milarrr
Ty to tu moc nečteš co? #548, #550
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - Gavin Milarrr - 9. 2. 2012
No to fakt nečtu, 30 stran balastu mě poněkud odrazuje...
EDIT: nějak poznávám svoje písmo... je to možný?
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - danhard - 9. 2. 2012
Gyrátor bych to ani nenazýval, k úplnému impedančnímu konvertoru má ta zjednodušená forma s jednotkovým zesilovačem značně daleko.
A podle druhu zapojení má ta indukčnost nejen sériový, ale i paralelní ztrátový odpor, což může někde vadit.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - zuki - 9. 2. 2012
Malé rejpnutí: Pokud se nepletu, dá se seriový a paralelní odpor k C nebo L vzájemně přepočítat a nahradit jen jedním R. Sériovým nebo paralelním. Jak je komu libo...
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - danhard - 9. 2. 2012
To se poněkud pleteš zuki, to jde jaksi jen pro jednu frekvenci, na jiné to přepočteš zase jinak.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - zuki - 9. 2. 2012
No to je celkem jasné, že je ten přepočet Rs/Rp bude (přes 2pí*f
) nějak závislý na frekvenci a z hlavy nemám moc představu jaká chyba jak u čeho výjde. Ale u úzkopásmových filtrů ten přepočet asi nebude zas tak kritický (chybný)... A je zcela jisté, že např. pro DC bude u C "dominantní" jen ten paralelní odpor, u L sériový...
To máš určitě pravdu. Takže si sypu popel na hlavu...
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - DJ_Rix - 12. 2. 2012
Abych učinil zadost připomínce co zde vznesl Bataron
,dnes jsem provedl poslechový test korekcí BA100 ve v01. Musím říct,že jsem příjemně překvapen. Korekce do zvuku nepřidávají žádné zabarvení,ve střední poloze regulátorů nepozoruji žádný rozdíl ve zvuku oproti vyřazeným korekcím. Projel jsem to generátorem,subsonic zabírá na 21Hz,od tohoto kmitočtu dolů začne padat výstupní úroveň.
Zvukově jsem spokojen,basový regulátor zabírá opravdu frekvence hodně dole,kolem 20Hz,zesiluje nejnižší pásmo. Ani se zesíleným výškovým regulátorem není výstupní šum korekcí nějak kritický,já jej slyšel až s regulátorem hlasitosti na preampu naplno a ani tak není nijak výrazný....
Co je důležité,narozdíl od korekčáků s OZ tento opravdu nepřidává žádné zabarvení zvuku.
Zbývá dobudoucna vyzkoušet osazení s jfety.
Aby mě zase někdo neměl tendenci označovat za lakomce nebo vychcance,zde vám dávám k dispozici poslední verzi schématu pro korekce s hodnotami součástek,použitelné pro lutovu verzi DPS v00 a v01 a Leošovo/Mirovu desku pro tépéčka.
http://djrix.rajce.idnes.cz/Sinclair_BA100_made_by_Luta#BA100_final_schema_zapojeni.jpg
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - Betaron - 12. 2. 2012
..tak to je výborná zpráva, jsem rád, že další kolega slyšel BA100 v provozu =)
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - nalimko33 - 12. 2. 2012
JFETy? niečo takéto?
http://www.upnito.sk/0/gj8tsbwwqehcxmdcdwpevs453y2k98u6.png
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - bart1 - 12. 2. 2012
Škoda že to není pro symetrické napájení. Mám Actidamp II (IV) by se to lépe hodilo.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - mph - 12. 2. 2012
Aj ja by som bol rád keby to bolo upravené pre čo ja viem 15v napájanie.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - DJ_Rix - 13. 2. 2012

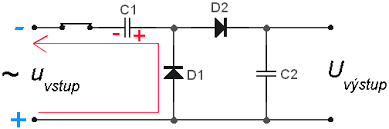

Když si uděláte odbočku ze střídavého napětí na zdvojovač,nebude s tím problém,napájet se to bude dát i z 15V vinutí.(co vím,má to takhle třeba pslava) Celé korekce žerou pouhopouhých 25mA.
Pokud by bylo potřeba,ev. to nakreslím.
Jedna z možností,na 15V vinutí by měla stačit.
http://t3.gstatic.com/images?q=tbn:ANd9GcQ4-M-h_vbiHvN1Hok-8HdGQ7ZHtxRqiHZ1zeP9cAOvYdWVTqTT
bart1: Pokud máš actidamp,"stačila" by ti v03,která je bez subsonicu.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - j_paseka - 13. 2. 2012
Miro, hlásím že desky dorazily v pořádku. Děkuji.
Korekční zesilovače, předzesilovače a jiná kurvítka zvuku - mira - 13. 2. 2012
Desky by měli všem postupně přicházet doporučenými dopisy. Posílání na dobírku jsem vzdal, protože už mi na to nezbývaly finance... poštu máte zdarma, drobné v částce za desky neřešte, už jsem do toho nacpal tolik, že těch 14 korun nemá cenu řešit. V mailu máte schéma dle sinclaira, rozpisku, osazovák a vše, co je potřeba... Osadit si samozřejmě můžete, co chcete. Důležité je, aby sedělo číslování součástek ve schématu s pozicemi na desce.
Pište sem zkušenosti se stavbou, náměty na to, co by chtělo na deskách zlepšit a vlastní dojmy z poslechu. Omlouvám se všem za malé díry na potenciometry. Budete si je muset trochu upravit.
