DPA222 Mk2 s rychlými trandy - laco - 12. 12. 2020
pozeram
https://www.arcdb.ws/model/LS25
https://www.arcdb.ws/model/LS22
chcel som to urobit ako tu na strane 5
https://www.hypex.nl/img/upload/doc/an_wp/AN_Legacy_pin_1_problems.pdf
DPA222 Mk2 s rychlými trandy - BV - 12. 12. 2020
jmd
Nemôžeš posudzovať šum (S/N) s otvoreným vstupom. Uzavri vstup do zeme cez odpory cca 100R ( Rg zdroja signálu)..Pri RCA to šumí logicky menej, lebo -in je uzemnený.
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
Mám to uzatvorený vstup prepojkou, bez prepojky to šumí viac.
Napadlo mi však, že by som mohol vyhodiť aj to relé a ak by sa použil RCA, tak by sa vyskratoval pin v externou prepojkou do XLR konektora, alebo takto upraveným mŕtvym XLR konektorom.
DPA222 Mk2 s rychlými trandy - danhard - 12. 12. 2020
Dyť na to Ti tam zůstane ten přepínač.
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
laco napsal:chcel som to urobit ako tu na strane 5
https://www.hypex.nl/img/upload/doc/an_wp/AN_Legacy_pin_1_problems.pdf
To by sa dalo v PA04B použitím RC namiesto tej chýbajúcej prepojky a do pinoy JP1 vložiť 2 prepojky.
Nie pardon, to by bolo zase v lufte. Muselo by to byť trochu inak ale dalo by sa to tak dorobiť.
DPA222 Mk2 s rychlými trandy - BV - 12. 12. 2020
Čo más uzatvorené? Skrat medzi 2,3 alebo 2,3 na XLR do zeme?
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
Ladím počúvam to na voľbe RCA vstupu, pričom ten mám v konektore zasunutý skratovaný cinch
DPA222 Mk2 s rychlými trandy - laco - 12. 12. 2020
jmd napsal:laco napsal:chcel som to urobit ako tu na strane 5
https://www.hypex.nl/img/upload/doc/an_wp/AN_Legacy_pin_1_problems.pdf
To by sa dalo v PA04B použitím RC namiesto tej chýbajúcej prepojky a do pinoy JP1 vložiť 2 prepojky.
Nie pardon, to by bolo zase v lufte. Muselo by to byť trochu inak ale dalo by sa to tak dorobiť.
na to tom obrazku nie je vyznacena ale sgnd/pgnd SE ampu
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020

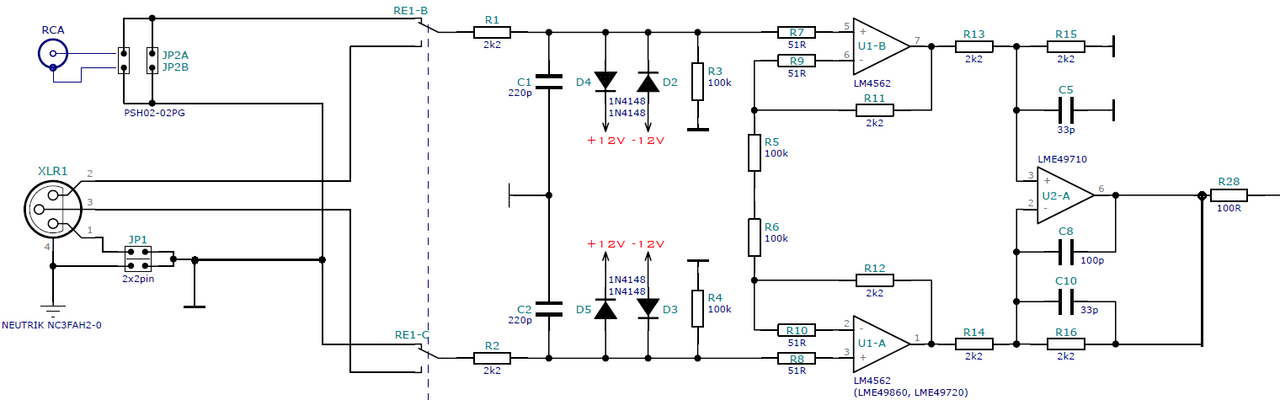

Teraz je to takto s napájaním necelých +/-16V, bez stabilizátorov a elektrolytov. Zostali len blokovacie 100nF + 24V relé, aktuálne v polohe RCA.
![[Image: PA04-B-upgrade.png]](https://i.postimg.cc/5N8cWC2M/PA04-B-upgrade.png)
DPA222 Mk2 s rychlými trandy - BV - 12. 12. 2020
Zem RCA nie je spojená na signálovú zem, buď natvrdo alebo cez 100R//100n?? A pin 3 na XLR tvrdo na zem??
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
laco napsal:na tom obrazku nie je vyznacena ale sgnd/pgnd SE ampuPočítam že je to len na vstupe opreté XLR pin 4 a 1 o chassi a RCA cez tú RC kombináciu tiež o chassi. Nikde inde nie je PGND ani SGND opretá o chassi. PE ale neviem. U mňa je to jedno či je zapojená alebo nie z pohľadu rušenia. Zaujímavé to potom bude, keď sa to spojí s nejakým hifi komponentom v II alebo I triede.
BV napsal:Zem RCA nie je spojená na signálovú zem, buď natvrdo alebo cez 100R//100n??
Pardon, mám tam chybu kreslenia, opravím a vymením obr.
DPA222 Mk2 s rychlými trandy - danhard - 12. 12. 2020
Tvrdé propojení RCA země se signálovou zase dělá možnost vzniku zemní smyčky.
DPA222 Mk2 s rychlými trandy - BV - 12. 12. 2020
Však potom cez 100R//100n.. V lufte to byť nemôže, s ohľadom na súhlasné napätia OZ. A pri týchto pokusoch so skratovaným RCA tam žiadne zemné prúdy nehrozia.
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
danhard napsal:Dyť na to Ti tam zůstane ten přepínač.premýšľam nad tým, ale zatiaľ tam to relé nechám. Z tadiaľ by už nebola cesta späť.
Napadne vás so skúseností čo máte, prečo tam mám to 50Hz kladivkové klopkanie, potom aj rušenie VF bordelu a potom neposlednej rade samotný šum. Šum je aspoň monotónny v širokom spektre, ako šum mora;-) To sa dá zniesť, keďže k moru sme si odvykli chodiť.
DPA222 Mk2 s rychlými trandy - kaed - 12. 12. 2020
Spíš nechápu, k čemu ta maškaráda, RCA mám připojený přímo k DPA a nic se neděje. Pokud bych dělal symetrickej vstup, tak si na to koupím origo švába od TI: třeba ina134 - je tam i popsaný, proč je lepší tohle než řešení s diskrétníma odporama: https://www.ti.com/lit/ds/symlink/ina134.pdf?ts=1607790026927&ref_url=https%253A%252F%252Fwww.ti.com%252Fsitesearch%252Fdocs%252Funiversalsearch.tsp%253FsearchTerm%253Dina134
DPA222 Mk2 s rychlými trandy - danhard - 12. 12. 2020
Proč, vyhodíš relé a propojíš to drátkem.
Nechápu, jak to mohl Dudek tak celé zprznit.
Když se podívám na to schema a vidím tam tu "supersymetrii" 2x 2odpory v serii, asi aby to pěkně vypadalo na tišťáku, tak se mi chce blejt.
Je to samolibá mrdka nejvyššího stupně plná začátečnických chyb !
DPA222 Mk2 s rychlými trandy - BV - 12. 12. 2020
Napájanie OZ je blokované cez tie fóliové 100n, opreté o " rozťahanú" tenkú zem? OZ môžu kmitať,to môže byť ten šum a klopkanie.... Skús zospodu medzi +,- piny napájania priamo na OZ dať keramiku 100n.
DPA222 Mk2 s rychlými trandy - jmd - 12. 12. 2020
Skúsim to je dobrý nápad blokovať krížom +/-. Je pravda, že ako som teraz vyhadzoval všetko možné von z dosky, tak som si to neprekontroloval osciloskopom, ale len počúval reprák.
DPA222 Mk2 s rychlými trandy - danhard - 12. 12. 2020
Motiv tišťáku není v dokumentaci uveřejněn, tak se ani nedozvíš, jak to mistr Dudek zkurvil.
Co je to za cypovinu, že se vstupní bloky 220p opírají o mechanickou zem XLR konektoru ?
Dudek musel být notně zhulenej, když to navrhoval.
DPA222 Mk2 s rychlými trandy - laco - 12. 12. 2020
moje merania samotneho modulu (bez powerampu), napajanie = labzdroj
![[Image: PA04-B-SNR-RCA-INP-0-R-floating.png]](https://i.ibb.co/1bt9q6X/PA04-B-SNR-RCA-INP-0-R-floating.png)
![[Image: PA04-B-SNR-RCA-INP-0-R-grounded.png]](https://i.ibb.co/Jp3mh7N/PA04-B-SNR-RCA-INP-0-R-grounded.png)
![[Image: PA04-B-FFT1-K-RCA-floating.png]](https://i.ibb.co/TRxTFY7/PA04-B-FFT1-K-RCA-floating.png)
![[Image: PA04-B-FFT1-K-RCA-grounded.png]](https://i.ibb.co/vPqzfQV/PA04-B-FFT1-K-RCA-grounded.png)
