E1DA Cosmos ADC - špičkový převodník pro měření - jardag69 - 12. 5. 2023
.
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 12. 5. 2023
Elox dík, na Slovanetu to zřejmě vidí jen ti, co jsou tam přihlášený.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 12. 5. 2023
danhard, u toho notch ampu este by som dal kondik v serii s R24
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 12. 5. 2023
A co by to udělalo ?
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 12. 5. 2023
Malý kondenzátor paseku, velký omezil DC přenos, ale já bych to nedělal.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 12. 5. 2023
mal som na mysli dc zlozku
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 12. 5. 2023
elox: Jo existuje,já neřekl že ne problém je zcela u všech spínáků,jen u některých hodně a jiných míň.
Jen jsem chtěl říci to že ten samej problém je poněkud větší když je uvnitř škatule (tam ho neodfiltruješ) ,třeba zrovna u D10, kde to svítí a po šínách bez další stabilizace tam je humus řádu desítek až stovky mV v pásmu kde už PSRR voperáků fest stojí za houby a filtrace je nedostatečná a tak to jde jde přímo na analog obvody,podobný prasárny jsou víceméně všude a taky ohledně USB v jakýmkoliv pc to není vůbec o nic lepší spíš naopak horší ... řešením je galvanický oddělení s filtrovaným ext zdrojem kterej napájí elektroniku a výstup 5V z izolátoru a na měření striktně kvalitní kabely. Díky spínákům mobilům wifinám a spoustě současným sračkám už dávno nestačí řešit jen padinu a RTV vysílače a jejich násobky jako v historii, ale uplně celý pásmo od desítek Hz- min do vysoých desítek GHz.
Malej spínák v USB oddělováku opravdu není ten hlavní problém co mě osobně až tak pálí... Blbý je že lineáry jsou taky v kopru protože všecko je masivně i v síti a fyzicky oddělený primár a sekundár (dvojkomorový trafo nebo C-jádro např) má opravdu máloco. Udělat to jde ale ještě jsem neviděl žádný zařízení který by tohle řešilo - snubbery na sekundáru, CM mode LC filtry před usměrňovači apod.
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 12. 5. 2023
CM mode LC filtry se dávají před síťové trafo, proč asi ?
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 12. 5. 2023
Rušení je všude a musíme s tím počítat. Delší dobu taky většina LED žárovek a ty jsou všude.
Sviňárna toho USB je v tom, že ruší na 1kHz, na kterém měříme, takže se to snadno přehlídne a protože jsou to obdélníky nebo jehly, propíše se to i do harmonických.
E1DA Cosmos ADC - špičkový převodník pro měření - PMA - 12. 5. 2023
Operáky s FET vstupy jsou na to mnohem méně citlivé, než s bipoláry. Mám na to téma desítky měření.
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 12. 5. 2023
Jak ten operák pozná, jestli ten 1kHz, co se nachytal do drátů, je rušení, nebo měřený signál ?
Všichni bojujeme za záchranu světa, jak umíme. Greta by zakázala auta, někdo jiný zas třeba alkohol, cigarety, nebo porno.
No a Ty máš spadeno na LM4562. Každý má své argumenty a často jsou oprávněné.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 13. 5. 2023
No PMA má pravdu a říká to už hodně dlouho,před x lety o tom byly vlákna (lopuch nebou už slovanet?) , netýká se to jen operáků,prostě PN přechody u BJT demodulují,proto si pěstuju toho svýho mizernýho denona,kterej je na toto svým zapojením z dob dávno minulých je s blbě implementovanýma bjt na vstupu velmi náchylnej,při jakýmkoli takovým problému jde zvuk okamžitě do typickýho zrna a ostrosti (D10s je zrovna typickým příkladem).
Ohledně CM filtrů na primáru,kolik těch spínanejch sraček je skutečně má v sobě správně implementovanejch? Různý nabíječky a laciný inwall mršby kterejch je všude milion jsem při rozlousknutí neviděl ani jeden.Ledky světla jakbysmet. Až teprv dražší a větší adaptéry třeba na ntb je maj. V práci (kde je kumulace technologie a podobných sraček ve velkým množství v baráku) máme tak brutálně zarušenou síť, že opravdu je to odrušit často peklo a i blbej osiloskop se sondou x10 volně loženou na stole při rozsahu na 20mV jde za roh. Já dneska u lineáru když potřebuju klid, dělám LC filtr i na sekundární straně ještě před usměrněním,je to znát pak na šumu a RF bordelu s kterým pak nemusí nerovně zápasit RC filtr a stabilizátor..
E1DA Cosmos ADC - špičkový převodník pro měření - rvx73 - 13. 5. 2023
dawsoo co používáš za indukčnosti na to odrušování?
E1DA Cosmos ADC - špičkový převodník pro měření - dhaman - 13. 5. 2023

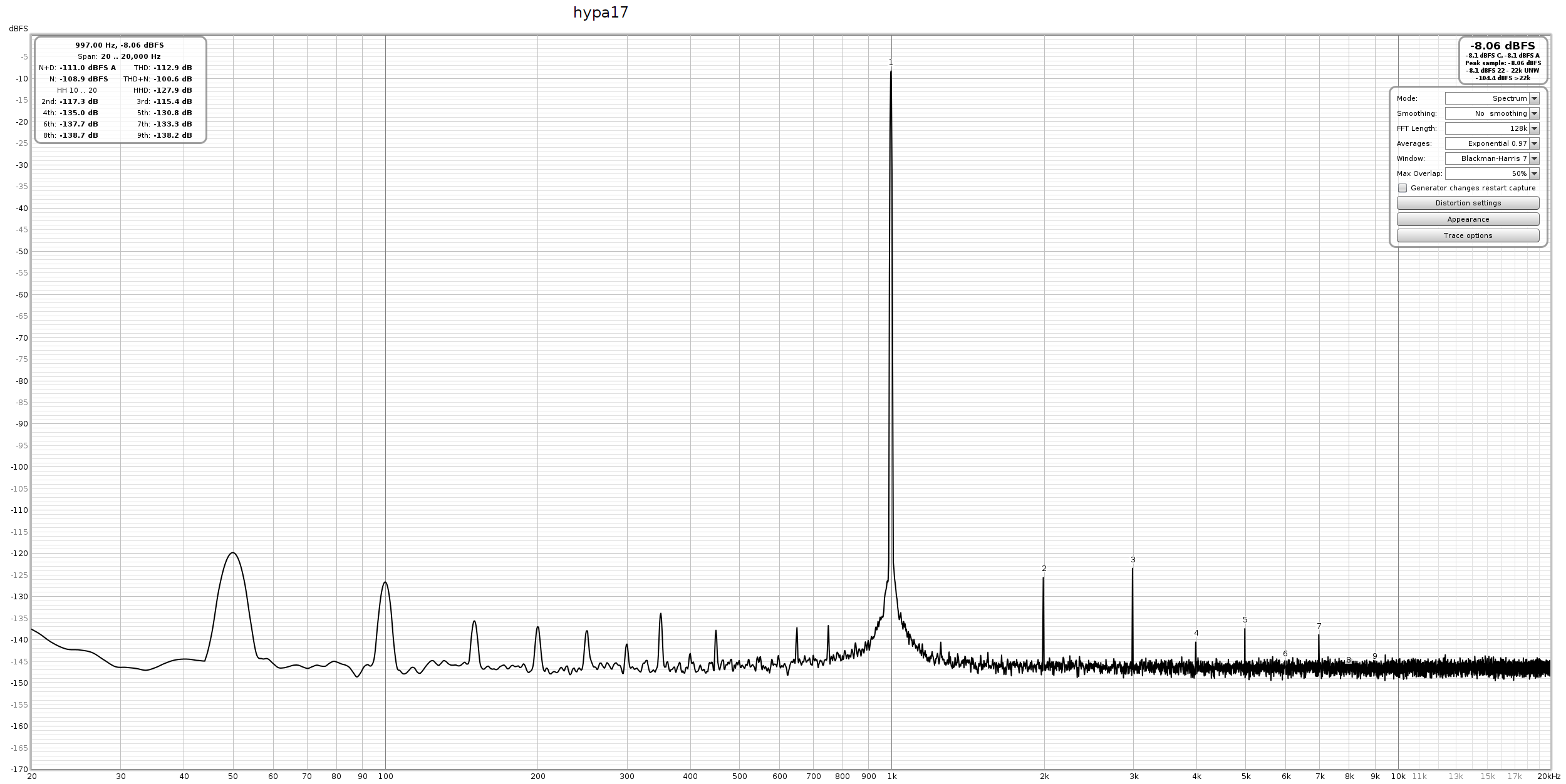

Pokusne zmerana HYPA17. To uz vyzera krajsie.
![[Image: hypa17.png]](https://i.ibb.co/r63Sd6t/hypa17.png)
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 13. 5. 2023
hej, lebo mas dBFS, prepni na dBc
E1DA Cosmos ADC - špičkový převodník pro měření - dhaman - 13. 5. 2023
laco vyskusam vecer. Ale velmi sa tesim na tvoj fakeless amp. Pokukoval som po Wolverine amp ale radsej pockam na tvoj amp
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 13. 5. 2023
Jen technická, zkuste zvážit, jestli by nebylo lepší generovat obrázky z REW se šířkou 800 px. Potom je všechno vidět včetně číselných hodnot přímo ve vlákně a není potřeba otevírat externí úložiště a tam to potom ještě zvětšovat, abych zjistil, že ty blechy jsou špatně čitelné.
Asi jako tady: https://www.audioweb.cz/showthread.php?tid=24726
Teda ovšem s tím dBc, to by opravdu mělo být standardem, bez toho je obrázek hodně matoucí.
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 13. 5. 2023
Já na to neklikám, ale dám jako zobrazit obrázek a je to hned.
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 13. 5. 2023
Tak bez nějakého toho kliknutí se to asi neobejde, počítač se musí dozvědět, co po něm chci. Jenom jsem takovou funkci ve WIN7 neobjevil.
Jediné co umím, je pravým myšítkem "otevřít obrázek na nové kartě" a pak ho dalším kliknutím (kurzor má podobu + v kroužku) zvětšit.
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 15. 5. 2023
Před časem jsem se tu podivoval nad tím, jak by mohlo být možné, že vstupní odpor E1DA se zmenší cca o 30% při nesymetrickém zapojení oproti symetrickému (jak píše autor IVX ve svém popisu). Jenomže teď jsem to ověřoval a skutečně to vypadá, že vstupní odpor v nesymetrickém zapojení je cca 483 Ohmů oproti 640 v symetrickém zapojení.
Uměl by někdo nakreslit, jak vypadá vstupní obvod, který by se takto choval ?
