E1DA Cosmos ADC - špičkový převodník pro měření - dhaman - 5. 5. 2023
Ja dam nieco podobne, ale zial cina. 50Hz meria lepsie.
https://www.audiosciencereview.com/forum/index.php?threads/topping-l30-headphone-amplifier-review.15226/
Chcelo by to baterku z aku vrtacky alebo autobaterku.
Ten Geshelli Archel2 ma 12V napajanie
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 5. 5. 2023
dawsoo napsal:....Jinak jsem narazil na moc hezkou věcičku,kupodivu žádná číína ,ono to jde když se chce! Zajímavý něco podobnýho by šlo jako buffer v hotovce.
https://www.audiosciencereview.com/forum/index.php?threads/geshelli-archel2-headphone-amp-review-another-champ.9438/
Je to kompozit OPA1656 + LMH6321
Tady jsou detailní fotky:
https://www.audiosciencereview.com/forum/index.php?threads/geshelli-archel2-headphone-amp-review-another-champ.9438/page-25

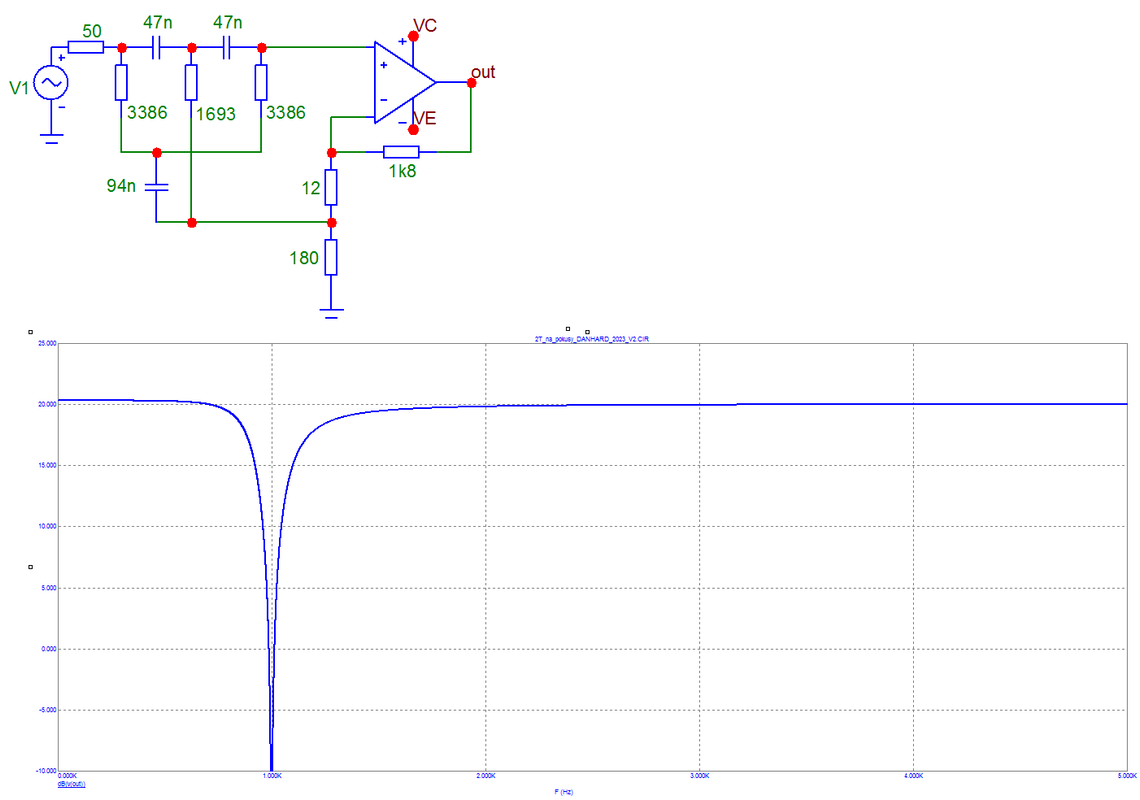

Možná by ten notch filtr mohl méně šumět na menší impedanci. Ale klobouk dolů za samotné zapojení, motám se kolem toho už delší dobu, ale tohle jsem neznal.
![[Image: Notch-D2.png]](https://i.postimg.cc/nzdrMZdY/Notch-D2.png)
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 6. 5. 2023
Je to jen kompilace jinejch nápadů. Nápady se nemají opisovat, ale krást a vylepšovat
http://www.tronola.com/moorepage/Twin-T/TwinTeeSch.jpg
Šumově mě to až tak moc nezajímá, slouží to jen k měření zkreslení na jedné frekvenci.
Zato vlastnosti operáku mě šumově zajímají, protože se to dá přepnout jen na vysokoimpedanční předzesilovač pro ADC.
Odpory jsou voleny jako kompromis 100x Ri zdroje, aby byla chyba zátěží pod 1%.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 6. 5. 2023
dhaman napsal:Ja dam nieco podobne, ale zial cina. 50Hz meria lepsie.
https://www.audiosciencereview.com/forum/index.php?threads/topping-l30-headphone-amplifier-review.15226/
Chcelo by to baterku z aku vrtacky alebo autobaterku.
Ten Geshelli Archel2 ma 12V napajanie
Já proti číně vůbec nic nemam ,spíš naopak dneska, bylo to spíš o tom že i mimo čínu to lze pořád stále udělat za rozumný prachy a dobře... o L30II vím kdybych poslouchal na sluchadla šel bych jako "správnej topinkář" do ní
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 6. 5. 2023
PMA napsal:Měřit na 1 kmitočtu s 2T filtrem ale nedává žádný velký praktický smysl.A proč to tam v APčku dávaj, když je to úplně na hovno ?
Protože je to nejčastěji uváděný marketingový parametr !
V té aplikaci to zvýší rozlišení zkreslení měřícího ADC minimálně o 20dB, takže tím můžeš změřit i DUT, který je 10x lepší, než E1DA.
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 7. 5. 2023
Elox napsal:mrba: To, co ukazuješ, je jenom pracovní záznam, který vzniká během měření. Musíš kliknout do hlavního okna a nahoře vybrat položku "zkreslení"
Pak teprve dostaneš kompletní výsledek včetně všech harmonických. A na THD+N se vybodni, to je matoucí nicneříkající nesmysl kde se sčítají jabka a hrušky dohromady.

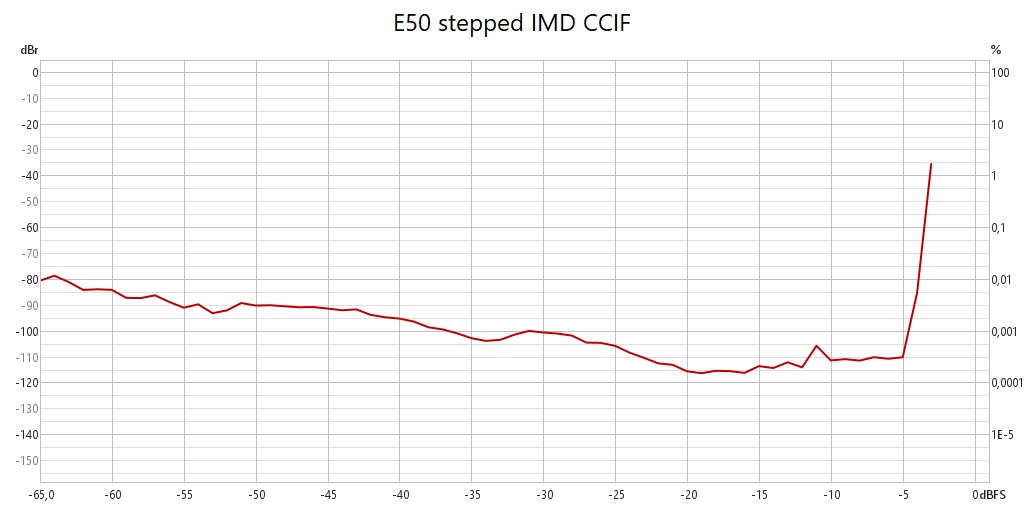

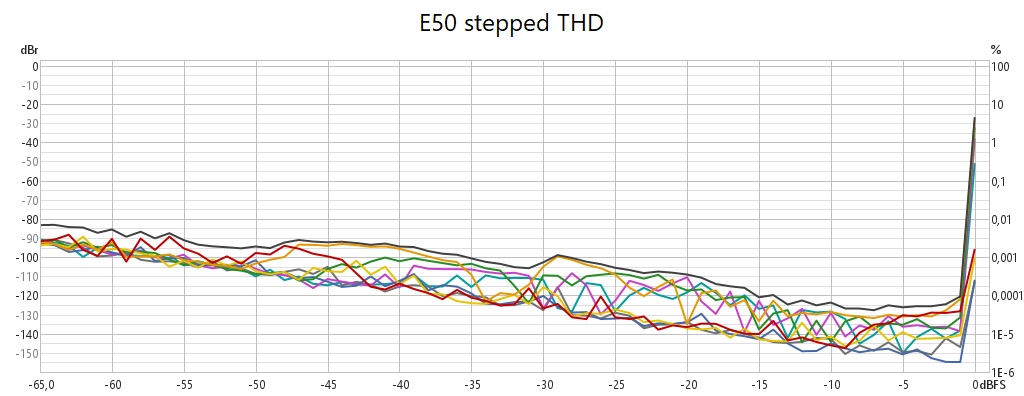

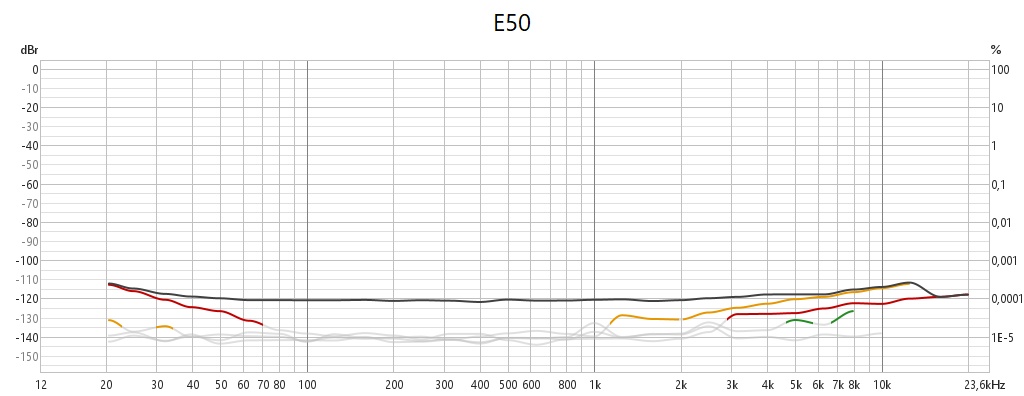

Stepped meranie E50 už zo správneho okna.
![[Image: E50steppedIMDCCIFdB_3.jpg]](https://mrba2.synology.me/~mr/foto/E50steppedIMDCCIFdB_3.jpg)
![[Image: E50steppedTHDdB_3.jpg]](https://mrba2.synology.me/~mr/foto/E50steppedTHDdB_3.jpg)
![[Image: E50steppedTHDfreq_3.jpg]](https://mrba2.synology.me/~mr/foto/E50steppedTHDfreq_3.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 7. 5. 2023
mrba
Asi pri meraní mal ADC nesprávny rozsah - alebo má E50 THD okolo 5% pri 0 dBFS...
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 7. 5. 2023
To určitě 100% nemá alespoň ta moje ne,je to jasnej ořez
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 7. 5. 2023
eeMGee napsal:mrba
Asi pri meraní mal ADC nesprávny rozsah - alebo má E50 THD okolo 5% pri 0 dBFS...
Nemôže to byť tým, že E50 by mal mať pri 0dBFS výstup 2V a E1DA má rozsah 1,7V ?
Ale priebeh správania harmonických v celom rozsahu to ukazuje.
Tu je to pre 1 kHz vidieť detailnejšie.
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 7. 5. 2023
mrba
Veď práve o tom je reč - ADC má DIP spínače na prepnutie rozsahu.
Edit: K tomu odkazu na ine fórum - tam to vidieť jasne na E50 je -3 dBFS a na ADC je -2 dBFS...
Čiže signál je 1 dB nad rozsah ADC.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 7. 5. 2023
E50 DAC mode, cosmos nastavenej na 4,5VRMS symetrika
![[Image: SCmb9.PNG]](https://1iq.cz/img/jP5Xx/SCmb9.PNG)
D10s modif tier1 + 2xOPA627BP out
![[Image: a62E3.PNG]](https://1iq.cz/img/jP5Xx/a62E3.PNG)
E30 s AKM4493 stejné nastavení
![[Image: 5Nxbq.PNG]](https://1iq.cz/img/jP5Xx/5Nxbq.PNG)
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 7. 5. 2023
dawsoo
Tých -11 dBFS na vstupe je sweet spot toho E50?
Pre full rozsah E50 by som odhadoval -2 až -3 dBFS na vstupe ADC.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 7. 5. 2023
Oba DACy jedou až k 0dbFs a cosmos nastaven tak aby nedošlo k ořezu. škoda že nemam uloženou tu D10s původní (udělal jsem už pár úprav mimo Operáky a hraje na ucho nyní lépe než E50, nicméně přinesu z práce origo stav a porovnám neupravenou vs upravenou. To samé pak bude následovat i s E50,kde vidím potenciál na zlepšení mnohem vyšší.
emge: nene nevim proč ten debilní rew tohle ukazuje,zkalibroval sjem to a spíš nezachytil okno celý nebo je něco blbě jinýho ,když koukám na měřák tak ukazuje cca nějaký -4,5dB při 1k@0dbfs
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 7. 5. 2023
Vpravo dole je okénko/přepínač vodorovné stupnice Input - Generator.
Obecně je potřeba mít srovnanou úroveň vstupu a výstupu v dBFS, tedy kalibrace to nevyřeší, to je jenom přepočet na Volty.
Tedy bude-li 0 dBFS výstupu rovno 0 dBFS vstupu, nedojde k limitaci a současně bude stupnice Input = Generator.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 7. 5. 2023
JJ ale pokud je zobrazení v dBr tak je to jedno,neb se vše počítá z fundamental,chtělo by to scaller ,s C-70 co má klasiku volume to samozřejmě šlo.. buffer by vše taky vyřešil ... měřil bych jeden kanál generu a ne oba v super-sym modu
chci si pak pohrát s nějakým asio wrapperem co umí obsloužit více usb asio zařízení naráz. a zkusit dvě paralelní D10s neb co kus chipu to jiný spektra tak by to šlo vylepšit i takhle.
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 7. 5. 2023
eeMGee napsal:mrba
Veď práve o tom je reč - ADC má DIP spínače na prepnutie rozsahu.
Edit: K tomu odkazu na ine fórum - tam to vidieť jasne na E50 je -3 dBFS a na ADC je -2 dBFS...
Čiže signál je 1 dB nad rozsah ADC.
Jj, spínače má, ale niekomu už vraj odišli, tak som si jeden vstup nastavil na 1,7 V a druhý na 10 V a pokiaľ to nebude nutné na switche neplánujem šahať.
A ten 1 dB, to bude asi ono.
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 7. 5. 2023
Tie spínače odišli mne v jednom kanáli...
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 7. 5. 2023
Martine jako uplně nebo jen zlobí? V nejhorším to časem zadrátuju napevno na 4,5V nebo nějaký mikrojumpery a řešit budu asi nějak i ten debilní USB3 konektor napevno redukcí na velký Béčko ,o 2,5jacku nechci mluvit už raději vůbec je neděle a nechci bejt sprostej.
IVX je očividně už generace zblblá miniaturizací všeho za každou cenu,aspoň že tam dal ty xlr místo nějakých 2,5-3,5 trs.
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 7. 5. 2023
Ten DIP nemá stabilný kontakt, takže nevieš čo sa deje a nijako to nevidno na meraní...
Naviac už riešim s Ivanom druhý problém - moja APU má asi fake 0207 MELF rezistory v diferáku, takže mám vysokú H3 asi o 10 dB oproti originálu - píšem o tom na Diyaudio.com a už sa ozvali ďalší s rovnakým problémom.
Áno, je nedeľa a mali by sme relaxovať. :-)
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 7. 5. 2023

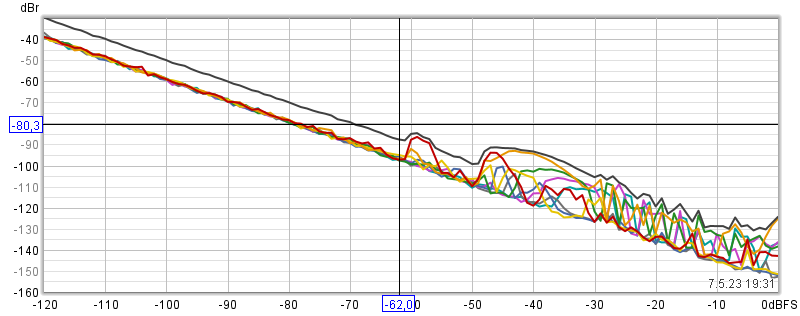

Takhle vypadá moje kombinace D10s+Cosmos E1DA. Citlivost vstupu je srovnaná přídavnými odpory (na přepínače taky nešahám) pod 1 dB oproti výstupu, takže nic nelimituje.
Doprdelepráce, co je to za převodník, kterej začne normálně fungovat až pod -62 dBFS ? Škoda, že mi to došlo až teď, asi bych ho rovnou vrátil ve lhůtě do 14-ti dnů.
![[Image: D10s-Cosmos-E1-DA.png]](https://i.postimg.cc/gJ7kQ81w/D10s-Cosmos-E1-DA.png)
