DPA222 Mk2 s rychlými trandy - František - 31. 7. 2020
Ja by som tie indické pi čo vi ny vyhodil aj z blikaču.
BD139/140 majú všade a 1381/3503, 1220,/2690 všetko po väčšinu roka ľahko dostupné na Farnelly.
Také treba mať pár desiatok párov po ruke
Ak tu nejakému nepodarku odzvoní, tak od prerazených koncov odíde polka zosilňovača.
Nieže by to tu niekto nevedel
DPA222 Mk2 s rychlými trandy - peedros - 3. 8. 2020
jmd: BF471 a BF472 můžu poskytnout v originále, ale nejsou dobré ani v originále natož vyrobené z rýžového nákypu.
P.
DPA222 Mk2 s rychlými trandy - jmd - 3. 8. 2020
Ďakujem pekne, prezrel som šuplíky a niečo v nich našiel zo starých zásob BF, prípadne tam dám hoci staršie ale ešte nepoužité BD alebo MJE v TO126. Podľa všetkého na veľkosti čipu nebude záležať.
DPA222 Mk2 s rychlými trandy - danhard - 3. 8. 2020
Proboha, proč nepoužíváte něco, co se ještě vyrábí ?
1381/3503, 1220/2690 jsem tu hlásil už snad před 10-ti lety, nic jinýho nebude, všechno ostatní jsou fejky.
Kupte si to jednou po 100ks a nemusíte nic řešit :o)
https://cz.mouser.com/ProductDetail/ON-Semiconductor-Fairchild/KSA1381ESTU?qs=ljbEvF4DwOPBpIGy5LsaNQ%3D%3D&gclid=EAIaIQobChMIj7-inMD_6gIVSLDtCh1ALQU3EAAYASAAEgIOR_D_BwE
DPA222 Mk2 s rychlými trandy - jmd - 3. 8. 2020
Kúpil som si po 20ks, ale asi som mal pribaliť viac. Cena je priaznivá na také občasné bastlenie.
0,36€/0,34€ za 1381/3503
0,42€/0,41€ za 1220/2690
DPA222 Mk2 s rychlými trandy - danhard - 3. 8. 2020
Ano, to je správná cesta, neorietuj se na nějaké staré zázraky, nesmyslné jsou desítky úžasných typů, když se liší jen nepodstatně.
Tyhle typy reálně jsou od značkového výrobce, ve 100ks stojí pakatel a číňan to už více prznit nebude.
DPA222 Mk2 s rychlými trandy - jmd - 5. 8. 2020

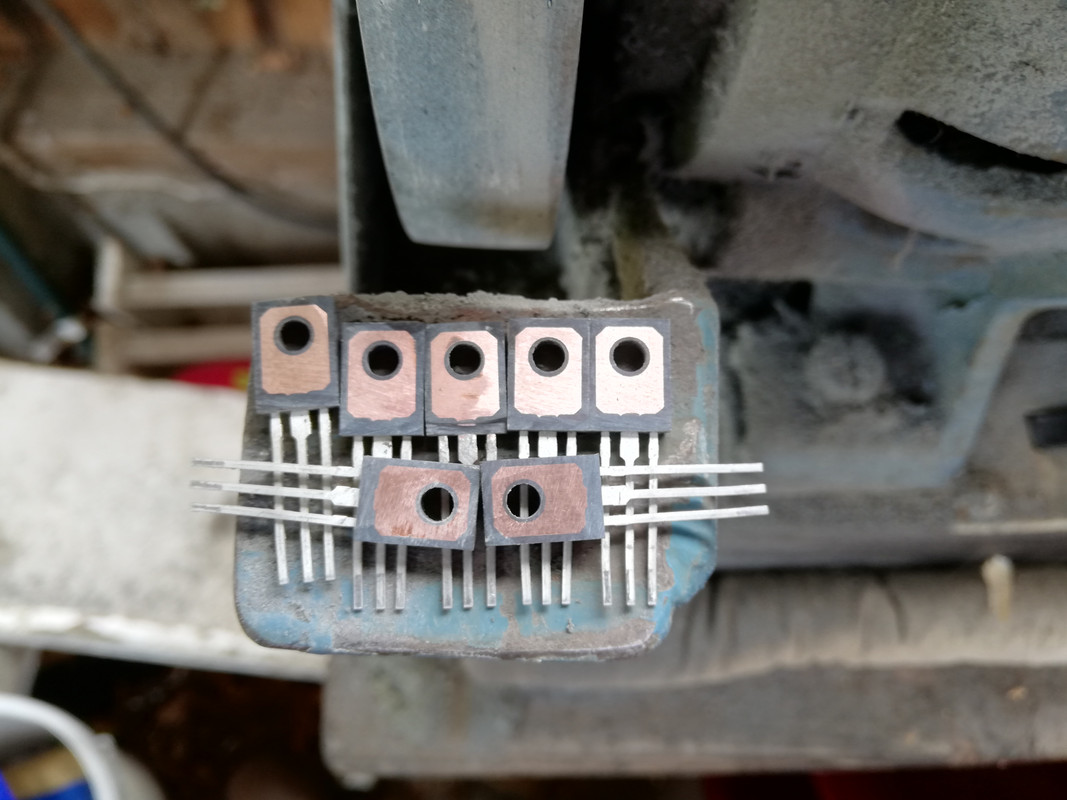

Dnes som brúsil na hrubo a zajtra to dočistím jemnejšie a do roviny. Bude to však chcieť aspoň poniklovať. Meď s hliníkom môže časom spôsobiť šarapatu.
![[Image: IMG-20200805-133053.jpg]](https://i.postimg.cc/NF56V7RP/IMG-20200805-133053.jpg)
DPA222 Mk2 s rychlými trandy - Wili - 5. 8. 2020
naco je dobre brusit tranzistor?
neskusali ste niekto "nove" toshiba budice ttc / tta v to126?
DPA222 Mk2 s rychlými trandy - kaed - 6. 8. 2020
a není lepší dát zrovna měděný hranolky? Ostatně taky neznám důvod broušení, pod celoplasty jsem dal kousek měděnýho plíšku 0.4mm a připájel ke kolektoru, když už konstruktér nedokázal tu cestu namalovat na DPS...
DPA222 Mk2 s rychlými trandy - mechanik - 6. 8. 2020
Si navrhnite niečo sami... Nemusí tam byť hranol na rozvod napájania ani konce na hromade TO-220... Môže tam byť rozumný TO-247/TO-264 a kontakty normálne cez nožičky... Neverím že niekde nie je scháma k DPA222. Ibaže vždy keď si to niekto postaví tak tých dosiek musí dať robiť rovno 10 aby sa to "oplatilo" a kšeftovať s tým. Ak vás niečo baví a chcete to tak sa to oplatí vždy. Diy HiFi nie je ako jogurty v akcií...
DPA222 Mk2 s rychlými trandy - danhard - 6. 8. 2020
To je snad jednoduchý, nahoře dá pod šroubek pájecí očko a přiletuje na něj kolektor.
Že jo ta jak pěst na oko ? co se dá dělat při tak blbým návrhu ?
Zrovnatak 4x FJP1943/FJP5200 jsou zbytěčně předimenzovaný a už se nevyrábí.
Místo těch 4 původních chudinek BD911/BD912, dát 2x, nebo 3x FJA4213/FJA4313 v TO-3P pouzdře a patřičně zmenšit emitorové odpory.
DPA222 Mk2 s rychlými trandy - jmd - 6. 8. 2020

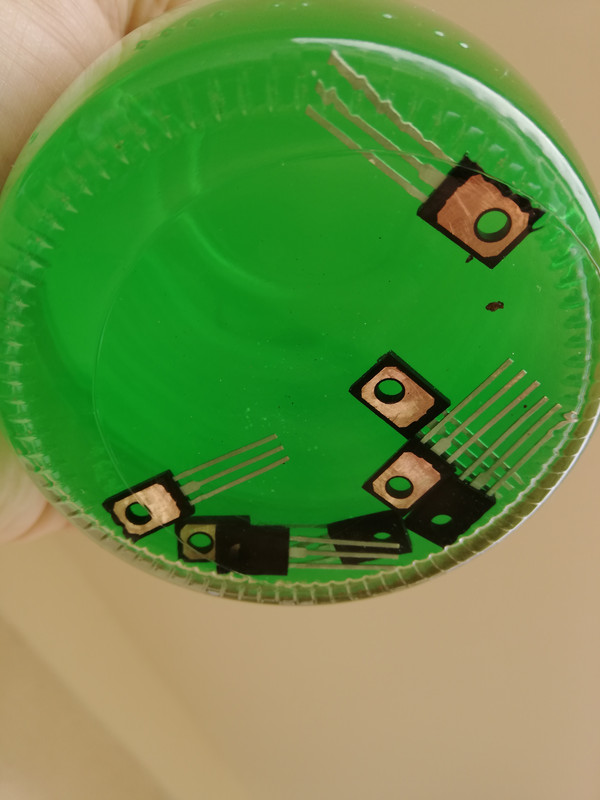

Noha kolektoru je hoci zaspájkovaná ale len do prekovu ktorý nemá cestu na napájanie a najbližší bod je ďaleko. Nad očkom pod skrutku s predĺžením na nohu kolektoru tranzistora som uvažoval. Avšak našiel som doma 20r. zelený Niklák p. Juraja Kizlinka, a vyzerá že funguje. Už v ňom vyváram tranzistory.
![[Image: IMG-20200806-124009.jpg]](https://i.postimg.cc/j5NTLThx/IMG-20200806-124009.jpg)
DPA222 Mk2 s rychlými trandy - rvx73 - 6. 8. 2020
a pak že stavba zesilovače není alchymie
DPA222 Mk2 s rychlými trandy - jmd - 6. 8. 2020

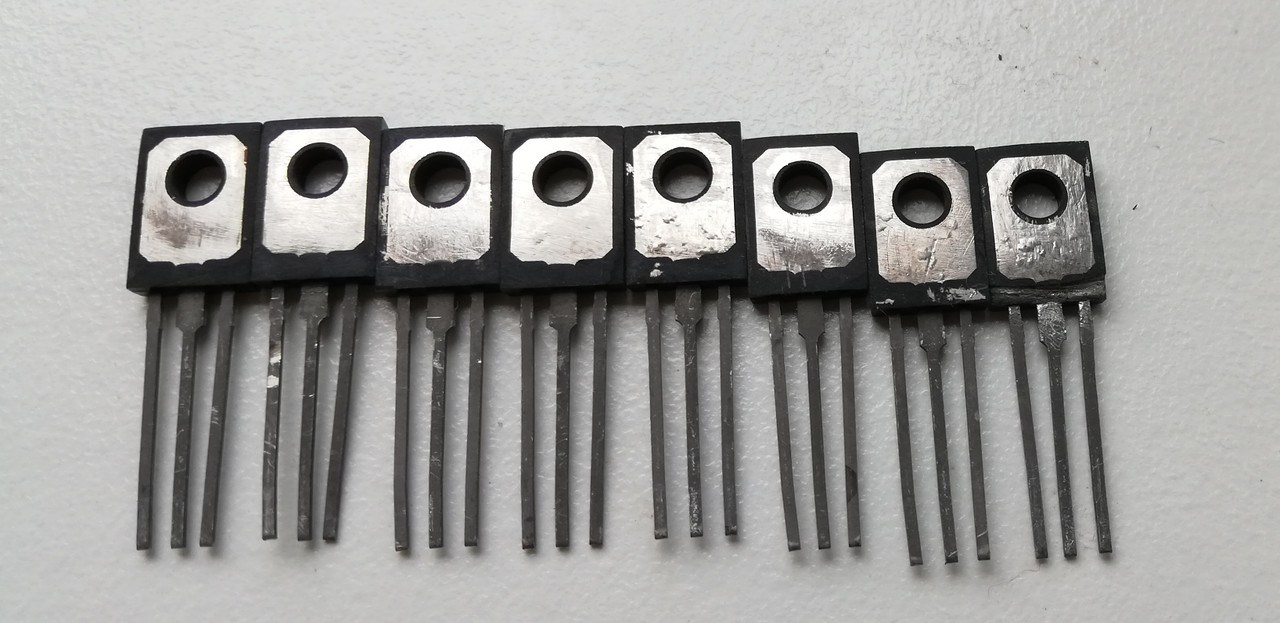

Niklák zabral, ešte ich doleštím, očistíme a budú pripravené do DPA.
![[Image: IMG-20200806-205719.jpg]](https://i.postimg.cc/Bvj9vHqx/IMG-20200806-205719.jpg)
DPA222 Mk2 s rychlými trandy - kaed - 6. 8. 2020
Škoda, že ti to sežralo pro změnu cín z vývodů... A nebo je to jenom povlak?
DPA222 Mk2 s rychlými trandy - DJ_Rix - 7. 8. 2020
Taky jsem si říkal, že ty haksny to chtělo přelepit aby je to nechalo napokoji.
DPA222 Mk2 s rychlými trandy - reeb - 7. 8. 2020
Casem to zacne kvest..snad se nic nenavzlinalo dovnitr
DPA222 Mk2 s rychlými trandy - kaed - 7. 8. 2020
Tolik zbytečné práce s nejistým výsledkem... Ale kdo si hraje, nezlobí.
DPA222 Mk2 s rychlými trandy - zuki - 7. 8. 2020
bych tu odhalenou měď nejspíš jen pocínoval... nebo to nechal jak to je, tj. s odhalenou Cu...
Ale vyjma úplně hrbatých tranzistorů - to nebrousím...
Stejně je to na těch fotkách nějaké hrbaté...
(tranzistory na hliník dávám na 90% přes podložku, takže el.chem. napětí se moc neuplatní...)
DPA222 Mk2 s rychlými trandy - jmd - 7. 8. 2020
To je v surovom stave len opláchnuté. Nestíhal som to už dočistiť. Povenujem sa tomu až v pondelok. Teraz som už na chalupe a venujem sa oprave mojej AZK052. Mením uhnité KC809, vstupné tranzistory v dif.
