DPA355 - Cvrkajs - 2. 4. 2025
Nebudete někdo objednávat něco na DPA na Mouseru? Potreboval bych jednu věc a nechce se mi kvůli tomu platit poštu.
DPA355 - iguardo - 9. 4. 2025
Aký je typ tých výkonových "emitorových" odporov?
Máte niekto tip kde zohnať THT keramické kondenzátory do DPA? Ča za výrobcu je GYM/CYM (GM electronic)?
Neviem nikde nájsť bližšie informácie.
DPA355 - laco - 9. 4. 2025
napr KOA BPR58
DPA355 - Stowik - 9. 4. 2025
Nikde jsem je nemoh najít, tak jsem koupil na ali 10PCS BPR56 5W Non-inductive Ceramic Cement Resistance.
DPA355 - ivho - 9. 4. 2025
Trebars farnell ,
https://sk.farnell.com/koa-speer-electronics/bpr58cr10j/res-0r1-5w-radial-metal-plate/dp/3542696?CMP=e-email-sys-shipping-GLB-Product
DPA355 - Stowik - 11. 4. 2025
Jedna zásilka ze 3 ... mno v košíku to nevypadalo na takovou hromadu.
![[Image: 20250410-202217.jpg]](https://i.postimg.cc/3WsS4SP7/20250410-202217.jpg)
DPA355 - Stowik - 14. 4. 2025
Chladič s 21 slepými závity, tedy pokud na něj umístím i ochrany, si asi radši někde nechám udělat. Pokud nenajdu firmu v Plzni, tak to asi svěřím QuickPanelu.
![[Image: chladic-01.png]](https://i.postimg.cc/BXZKs9Bc/chladic-01.png)
DPA355 - iguardo - 25. 4. 2025
Tie keramické NPO kondenzátory môžu byť aj MLCC?
DPA355 - laco - 25. 4. 2025
mozu, tieto su ok : TDK FG series MLCC C0G
DPA355 - iguardo - 26. 4. 2025
Aké sú mechanické parametre výstupnej tlmivky L1 (prierez, priemer, počet závitov)?
Aký je prínos riešenia z pomocným zdrojom?
DPA355 - Stowik - 27. 4. 2025
Mi to vychází 15 závitů na 10mm průměr 1,2mm lakovanýho podle: Air Coil Calculator
Nějak nemůžu z té fotky pochopit jak ten šroubek v provrtaným sloupku drží ten plech. To vypadá jako by byl jen opřenej.
laco napsal:Urob to tak ako na obrazku (dpa355). Prevrtaj stlpik a skrutkou pripevni ten plech. (staci jednu stranu)
https://i.ibb.co/LgkRxn7/dpa355-vas-chladic.jpg
Tak jsem si vybrousil z L profilu tohle.
![[Image: Chladi-T13-14.jpg]](https://i.postimg.cc/5XmvK9z6/Chladi-T13-14.jpg)
![[Image: Chladi-T13-14.jpg]](https://i.postimg.cc/f3kKDzXz/Chladi-T13-14.jpg)
DPA355 - BV - 28. 4. 2025
Citace:jak ten šroubek v provrtaným sloupku drží ten plechasi takto
Citace:Prevrtaj stlpik a skrutkou pripevni ten plech.Kolmo na dĺžku je stlpik navrtaný a vyrezaný slepý závit, skrutka z druhej strany chladiaceho plechu..
DPA355 - laco - 28. 4. 2025
iguardo napsal:Aké sú mechanické parametre výstupnej tlmivky L1 (prierez, priemer, počet závitov)?
Aký je prínos riešenia z pomocným zdrojom?
cievka asi takto: 16-18 zavitov lakovane drotu 1.2-1.3 mm na priemer 8 mm
pomocny zdroj vylepsuje ucinnost koncoveho stupna
Stowik napsal:Mi to vychází 15 závitů na 10mm průměr 1,2mm lakovanýho podle: Air Coil Calculator
Nějak nemůžu z té fotky pochopit jak ten šroubek v provrtaným sloupku drží ten plech. To vypadá jako by byl jen opřenej.
laco napsal:Urob to tak ako na obrazku (dpa355). Prevrtaj stlpik a skrutkou pripevni ten plech. (staci jednu stranu)
https://i.ibb.co/LgkRxn7/dpa355-vas-chladic.jpg
Tak jsem si vybrousil z L profilu tohle.
takto urcite nie, chladic nesmie mat kontakt s dps (mozes to vyriesit nalepenim nevodivej podlozky pod otvory)
DPA355 - Stowik - 28. 4. 2025
S podložením jsem počítal kvůli přizvednutí, protože profil je 4mm a R32, 40, 36 a 38 mají pady už příliš blízko.
Upevňovací otvory v DPS nejsou izolované?
DPA355 - laco - 28. 4. 2025
"Upevňovací otvory v DPS nejsou izolované?"
su, pod chladicom su nejake spoje
DPA355 - Stowik - 28. 4. 2025
Super, díky za odpověď. Podložení tedy bude dostačující. Jinak samozřejmě bych mohl dát i izolační průchodku pro šroubek.
DPA355 - reeb - 28. 4. 2025

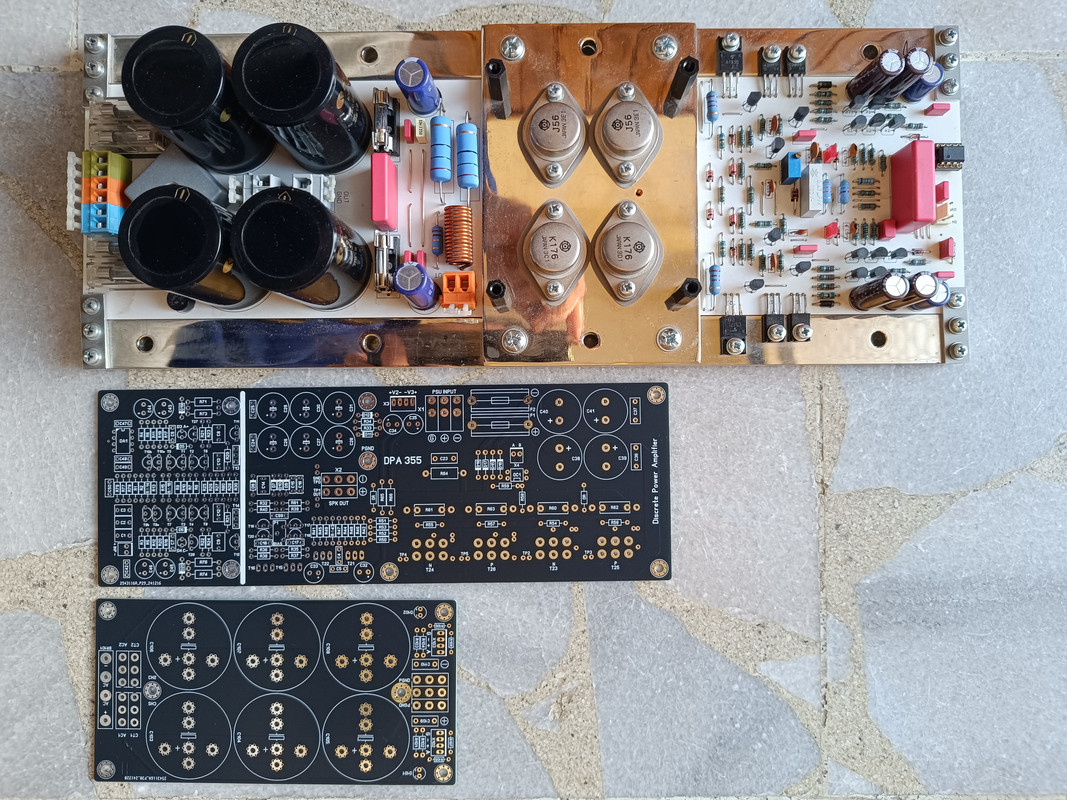

Srovnani velikosti
![[Image: IMG-20250420-173230.jpg]](https://i.postimg.cc/HxhkMysF/IMG-20250420-173230.jpg)
DPA355 - Hordek - 28. 4. 2025
To pravé DPA od p.Dudka má stále šmrnc --- má volba by byla jasná, to černé pod ním je jako 1.9TDI v roli nákladního tahače....
DPA355 - Stowik - 28. 4. 2025
Posuzuješ jen 2 fotky jako obrazy v galerii, přitom ignoruješ dobu vzniku.
Ale když už jsi zmínil diesel ... mohlo by přirovnání vypadat klidně takto:
Diesel 1,9 z 90' let
Citace:Objem (ccm)Diesel 1,9dci ze současnosti
1905
Výkon (kW / HP)
47 / 64
Citace:Objem (ccm)A teď si je zapřáhni do toho svého imaginárního nákladního tahače.
1870
Výkon (kW / HP)
96 / 130
DPA355 - mechanik - 28. 4. 2025
Miniaturizácia len prospeje. Skôr je zaujímavé že to pekné DPA rozloženie môže byť zachované. Napríklad Peter SPX pri tom zostal a zosilňovače mu fungujú výborne. Teda aspoň čo si pamätám.
