E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 30. 4. 2023
Tome,není to tak na konci svý hifi kariéry 2017 jsem měl aparát na kterým šlo poslouchat uplně všechno,kdo slyšel tak ví a v ten moment jsem tak došel tak nějak k tomu že je konec a dokázal jsem to. Pak už bylo těžký najít motivaci k pokračování neb už nebylo pro mě kam dál jít chvíli jsem si to užíval a pak prodal a šel žít normální život dál bez toho. Vím že to zní strašně píčovsky,ale upřímně hrozně se mi ulevilo,jako když jsem přestal kouřit nebo se uzdravil z dlouhý nemoci...přesně ten stejnej pocit. Proto to teď mám tak jak to mám,vzalo mi to kus života,určo nelituju,ale 2x do stejný řeky nevstoupíš... takže jen čistě jako zábava a max v práci udržovat věci v chodu co za to stojí. To mi okolo oboru už stačí.
E1DA Cosmos ADC - špičkový převodník pro měření - jardag69 - 30. 4. 2023
Než to zapíchnš, nechtělo by se ti navrhnout nějakej fetovej zesilovač 50-70W co by dobře měřil a příjemně hrál?
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
Sere ma ten cosmos, nedokaze merat THD 10kHz pod 120dB. V najlepsom pripade to bude -120dB.
If you need to measure 10kHz THD better to re-calibrate the ADC with a reference 10kHz sine source first (see above E1DA Cosmos Tweak app) or enjoy 1-1.5PPM of THD.
Moj stary XFi USB HD, sirka pasma 48kHz
![[Image: Viktor10k-XFi.png]](https://i.ibb.co/qYJr3C5/Viktor10k-XFi.png)
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 30. 4. 2023
Tak jsem zvědavý, kdo z nás první najde odvahu a vynuluje ty korekce zkreslení, které mají pomáhat, aby se vidělo, jestli náhodou víc neškodí. :-)
Laco, a máš signál přivedený symetricky ? Co to ukazuje s kosmosem ?
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
nemam, pouzivam bnc to xlr.
podstatne je uvedene na stranke autora: 1-1.5PPM of THD10k (po tuningu), 1ppm je -120dB
Viktor10k a STXII, sirka opat iba 48k
![[Image: Victor10k-STXII.png]](https://i.ibb.co/FWHXDDR/Victor10k-STXII.png)
edit1:
a tu je cosmos s bw48k a bw96k
![[Image: Viktor10k-cosmos-48k.png]](https://i.ibb.co/VJBcMx7/Viktor10k-cosmos-48k.png)
![[Image: Viktor10k-cosmos-96k.png]](https://i.ibb.co/zXm3j4K/Viktor10k-cosmos-96k.png)
edit2:
cosmos adc je optimalizovany na meranie 1kHz THD+N, inak bieda
edit3:
ked porovname merania CCIF
A/ D10s - cosmos
B/ D10s - XFi
co zistime ? Iba polozka N je lepsia
![[Image: D10s-Cosmos-CCIF.png]](https://i.ibb.co/6syr2wC/D10s-Cosmos-CCIF.png)
![[Image: D10s-XFi-USB-HD-CCIF.png]](https://i.ibb.co/F6VLyVh/D10s-XFi-USB-HD-CCIF.png)
E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 30. 4. 2023
laco mas separatneho viktora pre 10k sinus alebo len staci prepnut hodnotu kondenzatorov?
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
mam dalsiu krabicku, teda 1k aj 10k
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 30. 4. 2023

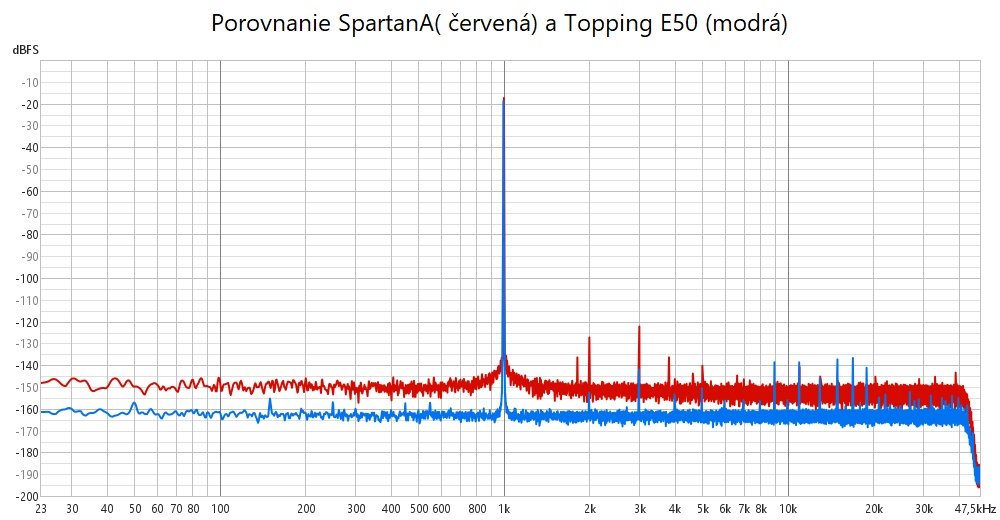

Porovnanie Audoprobe Spartan A vs Topping 50 (RCA)
![[Image: CosmosE50vsSpartanA.jpg]](https://mrba2.synology.me/~mr/foto/CosmosE50vsSpartanA.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
Graf s dBFS je neprehladny
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 30. 4. 2023

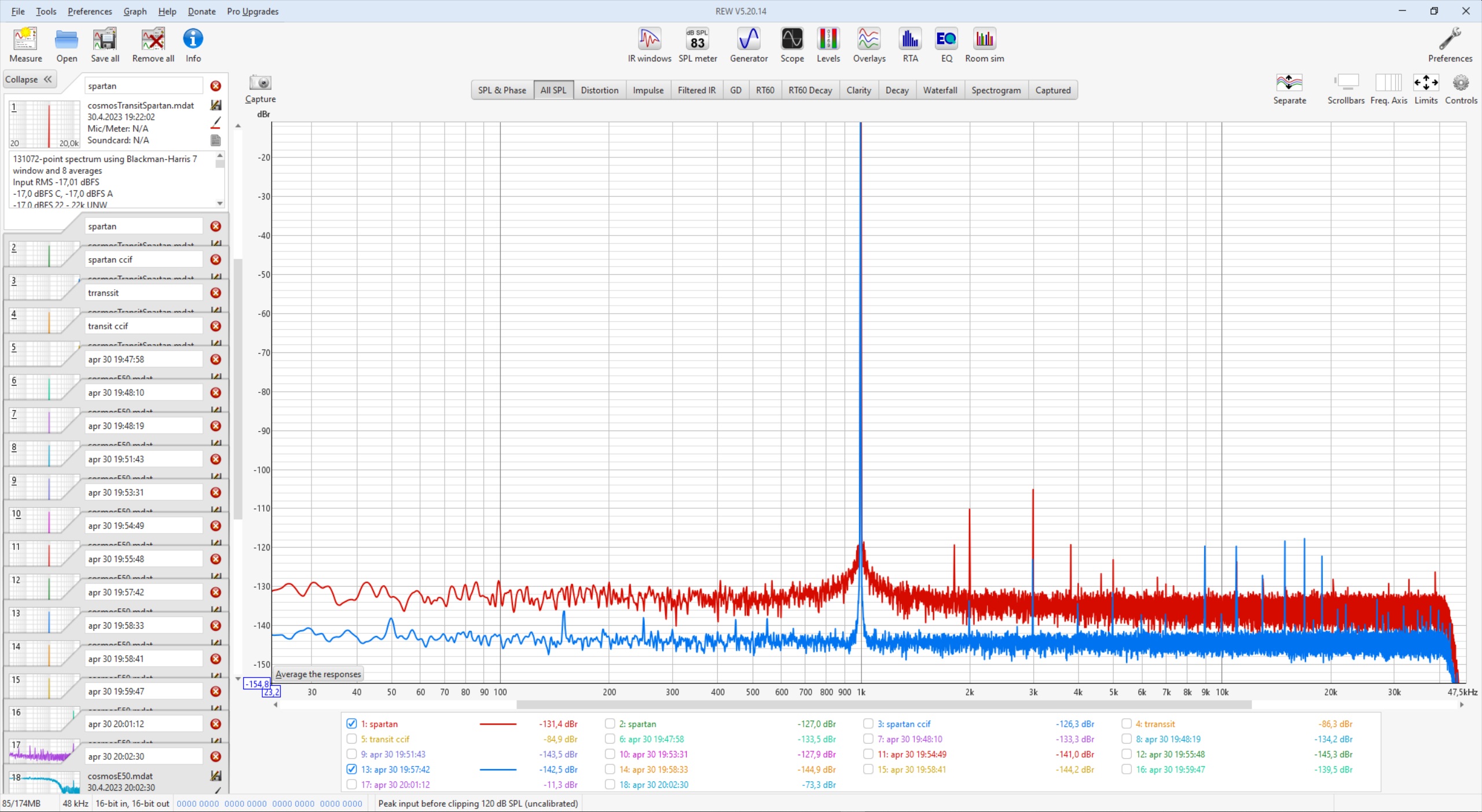

dBr poviie viac?
![[Image: CosmosE50vsSpartanAdBr.jpg]](https://mrba2.synology.me/~mr/foto/CosmosE50vsSpartanAdBr.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
dBc
Edit cosmos adc:
" If you need to measure 10kHz THD better to re-calibrate the ADC with a reference 10kHz sine source first(see above E1DA Cosmos Tweak app) or enjoy 1-1.5PPM of THD."
tu som si nevsimol OR. bez tuningu 1-1.5PPM, co som vlastne aj nameral ako -118dB THD10k (vid vyssie)
ma niekto merania na 10k ? alebo odkazy na webstranky ?
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 30. 4. 2023
Keď meriaš aj bez signálu, tak dBc nie je úplne vhodné, takže podľa mňa aj dBFS má niekedy svoj význam.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 30. 4. 2023
ako bez signalu ? sum ? to je najlepsie v dBV (vyzaduje kalibraciu ADC vo Vrms)
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 30. 4. 2023

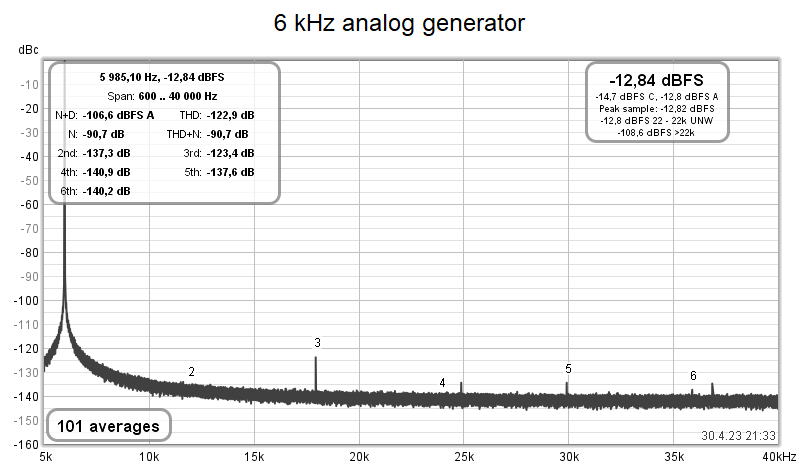

Zkusil jsem asi 15 roků starý generátor 6 kHz. Šumí generátor, šumí symetrizační obvod, ale kromě té 3.h to není až taková tragédie.
Já snad vypnu tu korekci...
![[Image: 6-k-Hz-analog-generator.png]](https://i.postimg.cc/T3gYf7HW/6-k-Hz-analog-generator.png)
=================================================================================
EDIT 22:07
=================================================================================
Vymazal jsem korekci třetí harmonické pomocí utility Tweak, beze změny. Ani k horšímu, ani k lepšímu
E1DA Cosmos ADC - špičkový převodník pro měření - mrba - 30. 4. 2023
laco napsal:ako bez signalu ? sum ? to je najlepsie v dBV (vyzaduje kalibraciu ADC vo Vrms)
Díky, máš pravdu.

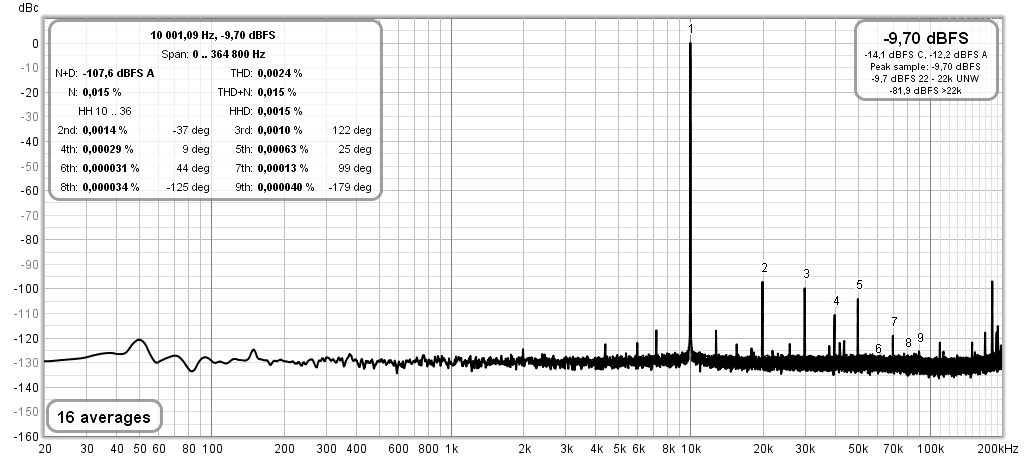

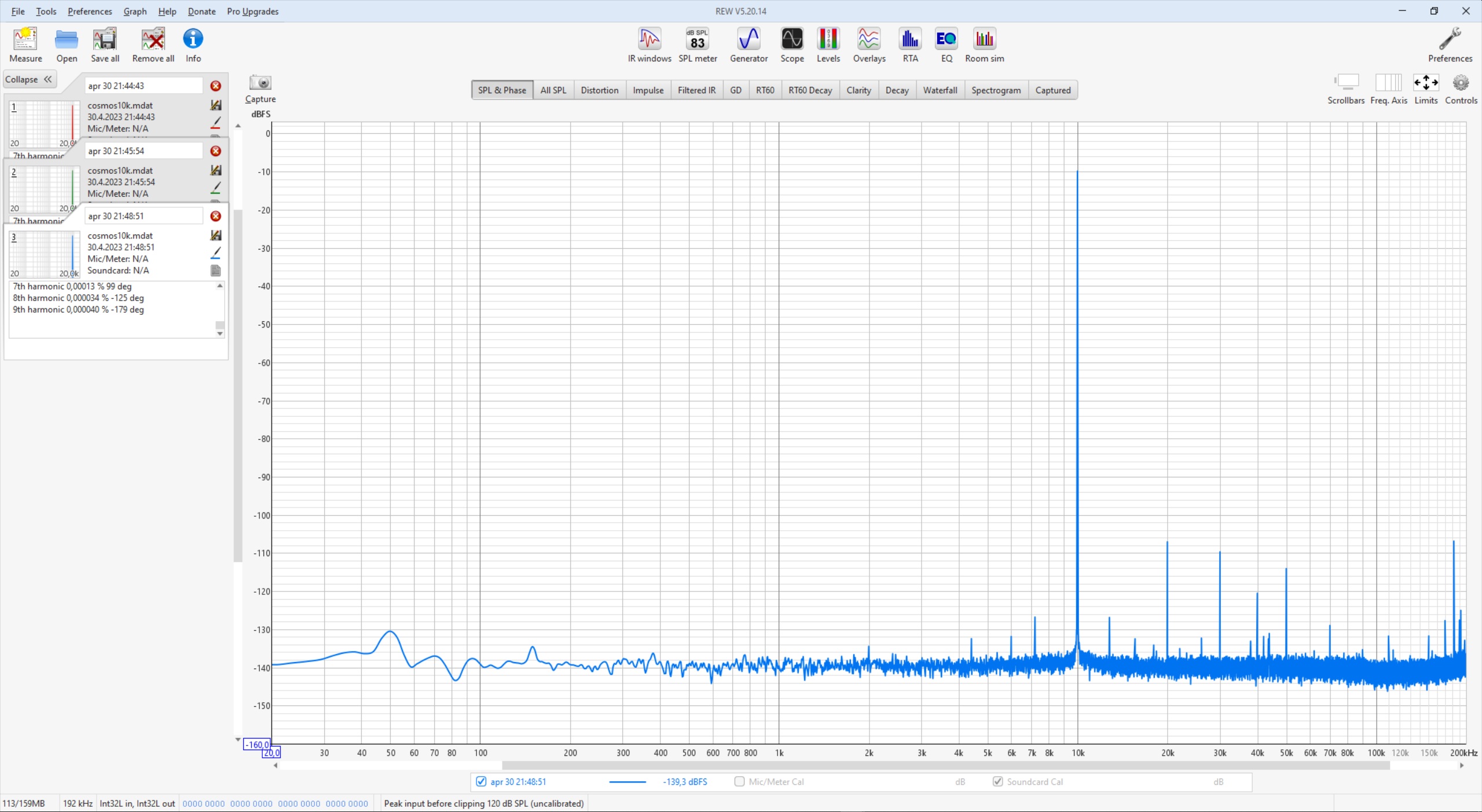

Genrátor žiaľ nemám, tak len generované cez Spartan.
![[Image: dBFS10kSpartanAcosmos.jpg]](https://mrba2.synology.me/~mr/foto/dBFS10kSpartanAcosmos.jpg)
![[Image: 10kSpartanAcosmos.jpg]](https://mrba2.synology.me/~mr/foto/10kSpartanAcosmos.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 1. 5. 2023
Urobil som porovnanie troch ADC - Cosmos, XFi USB HD Modded, STXII.
Ako DAC som pouzil Topping D10s.
Prepojenie bolo priame, unbalanced, kablom BNC to XLR.
Meral som stepped THDvF so sirkou pasma 48kHz.
XFi ma sweetpot pri urovni -16dBFS Toppingu.
STXII ma sweetpot pri urovni -10dBFS Toppingu.
Cosmos som meral pri troch urovniach Toppingu -3,-10,-16 dBFS.
![[Image: D10s-to-Cosmos-vs-XFi-vs-STXII-Unbal-THDv-F-Bw48k.png]](https://i.ibb.co/Gp3K8V0/D10s-to-Cosmos-vs-XFi-vs-STXII-Unbal-THDv-F-Bw48k.png)
Na 10k ma lepsie THD XFi aj STXII ako Cosmos. (iba H2,H3,H4)
Nizke frekvencie su problematicke na Cosmose a XFi.
D10s vystupna impedancia: 20R
Vstupne impedancie: XFi 49k, STXII 4k3, Cosmos 450R(unbal)
Vstupne DC oddelovacie kondiky: XFi - elyt bipolar 33uF/16V, STXII - ?, Cosmos - elyt unipolar 220u/10V (za nizkoimpedancnym delicom)
ADC chipy: XFi - Cirrius Logic CS5361 KZZ, STXII - Cirrus Logic CS5381 KZZ, Cosmos - ES9822Pro
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 1. 5. 2023
1.Bez bufferu eliminující vliv zátěže na výstup generátoru či DUT jsou ty měření vcelku říkající jen málo,rozhodně nelze takto porovnávat ADC pokud DAC/generátor má mnohem vyšší THD+N.
2. THD má i fázi, takže to chce mít nějakou jasnou nezkreslující referenci,jinak je to klasické honění psa za vlastním ocasem.
3. U cosmosu jsou úzký hrdlo ty debilní polární koďany na nízký napětí , Ivan toho posral víc,ale není to nic co nejde vyřešit,základ je ok.
Je to přesně o tom co tu někdo kdysi říkal že to je nesmysl že to slyšet ani změřit nejde. Tak dnes již jde. Já říkám celou dobu že jde a to i na vyšších impedancích jsou ty nelinearity vidět i slyšet. Viz trochu extrémní srovnání DAC za stovku před a po. A stačí se občas dívat pozorně na ty mutitony a nárůst zkreslení dole,to opravdu není o FFT ale o kondech nedostatečný hodnoty a kvality v cestě.. evm-pcm4222 to má řešený podobně blbě.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 1. 5. 2023
mna sklamal cosmos. je to vytunovany geret na konkretnu frekvenciu a uroven signalu. na stepped merania nie velmi uzitocny. ja som meral aj s bufferom (moj Mamp, vid vlakno fukmapu) a ani tam neexceloval. proste sklamanie, ani 20 rocny ADC nedokaze presvedcivo porazit v meraniach THD (nie THD+N). mozete to obhajovat ako chcete ale to su fakty
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 1. 5. 2023
dawsoo napsal:1.Bez bufferu eliminující vliv zátěže na výstup generátoru či DUT jsou ty měření vcelku říkající jen málo,rozhodně nelze takto porovnávat ADC pokud DAC/generátor má mnohem vyšší THD+N.
2. THD má i fázi, takže to chce mít nějakou jasnou nezkreslující referenci, jinak je to klasické honění psa za vlastním ocasem....
Než jsem pustil počítač, chystal jsem se napsat (jinými slovy) prakticky totéž. Takže můžu jen potvrdit, že to vidím naprosto stejně.
A ještě doplním, že při poctivém symetrickém krmení kosmíka prakticky nejsou problémy se sudými harmonickými, zlobí jen ta třetí, případně pátá.
Navíc je tu šance, že pokud by byla opravdu spolehlivá reference signálu s nízkým THD, že by šlo nastavit tu korekci třetí harmonické lépe, než je to z výroby. Nejsem si úplně jistý, že Ivan nemůže mít chybičku i v tomto.
E1DA Cosmos ADC - špičkový převodník pro měření - laco - 1. 5. 2023
Vacsinou vsetci testuju cosmos adc s nejakou verziou toppingu. (a ukazuju grafy 1k, podobne ako autor IVX)
Co sa tyka problemu na nizkych fr tak to nie je slabym pohonom.
https://www.audiosciencereview.com/forum/index.php?threads/e1da-cosmos-adc-teardown.27967/post-1020291
https://www.audiosciencereview.com/forum/index.php?threads/best-spec-adc-chip-currently.13469/post-935248
