sinclair napsal:Ty Tome, co to hulíš? :-)

SPV100 i SPV250 mají stejné typické zapojení, liší se osazením polovodiči pro vyšší napětí, způsobem kompenzace rozkmiťáku a drobnými nepodstatnými změnami v několika odporech, budiče SPV250 jsou 30MHz MJE15032/15033 a koncový stupeň je na tom s Ft prakticky stejně, jako SPV100, tedy okolo 4MHz.

Chlapci zlatí, zajímavá je pro mě jedna věc, kterou tu ještě nikdo nevzpomenul. Oba zesilovače, tedy 100 i 250 mají Boucherot, tvořený kapacitou 100n a odporem 4R7/2W. Při takto vysokých kmitočtech se 100n kondenzátor chová prakticky jako zkrat, to znamená, že veškerý výstupní výkon se objevil na dvouwattovém odporu 4R7. Je to metaloxid, který má stejně, jako jiné výkonové metaloxidové odpory tu vlastnost, že při masivním přetížení se přeruší, pokud ne úplně, tak jeho odpor alespoň vyskočí o jeden či dva řády nahoru - chovají se typ od typu a výrobce od výrobce jinak. Ale ještě předtím stihne do desky vypálit pořádnou díru. Nic takového nikde nevidím.

Jestliže měřil při výstupním napětí třeba 7V, pak odpor v Boucherotu byl přetěžován výkonem přes 10W, přičemž je dvouwattový. To by na něm zcela jistě nechalo stopy jako spálený email nahoře, nebo případně odpor zcela přerušený - nehledě na fakt, že při těchto kmitočtech byl zesilovač ještě ke všemu přetěžován impedancí okolo 2 ohmů : impedance náhradní zátěže paralelně s odporem 4R7 v Boucherotu.

Vstupní RC filtr je navržen na mezní kmitočet tuším 180kHz -3dB a jeho strmost je obvyklých 6dB/oktávu, jinak řečeno dotyčný měřitel musel do vstupu zesilovače zcela záměrně a úmyslně narvat nejméně trojnásobné vstupní napětí na 400kHz oproti nominálu na 1kHz, aby něčeho podobného vůbec dosáhl a aby takto vysoký kmitočet do zesilovače vůbec prolezl.
Vidím to jako zcela záměrnou snahu zničit ten zesilovač za každou cenu a jakýmkoliv způsobem, přičemž mi vůbec není jasné, proč tímto způsobem poškodil toho chlapce - majitele modulu.
Ten totiž nové koncové tranzistory bude muset trapně vyžebrávat u nás v Aldaxu, protože nikdo jiný v tomto státě tranzistory MJW21195/21196 neprodává ani je nedováží - pokud je má někdo skladem, dejte link.
Minimální škoda na tom zesilovači je cca pětistovku a to si to bude ještě muset opravit sám. Je i docela pravděpodobné, že mohou být poškozené /i když neúplně/ i emitorové odpory, v horším případě i budiče a Rbe odpory. Je mi ho docela líto.
Nabízím mu touto cestou bezplatnou /co se práce týče/ opravu toho modulu u nás v Aldaxu, zaplatí si jen poštovné a materiál.

Každý, kdo se jen trochu v zesilovačích vyzná, dokáže podobným způsobem zničit prakticky jakýkoliv zesilovač včetně drahých profesionálních výrobků, kterýkoliv, na který si ukážu prstem.
Opravdu profesionální stroje za mnoho desítek tisíc korun mají na svých symetrických vstupech strmé RF filtry posazené jen málo nad 20kHz, aby se do nich třeba z vadné kabeláže nemohlo dostat něco podobného a přístroj poničit.
SPV100-250 jsou jen holé moduly koncových zesilovačů, které se bohužel proti takovému idiotstvu neumí samy o sobě bránit, ostatně nedokáže to prakticky žádný modul koncového zesilovače, ani Leach, ani žádný další podobný včetně např. takové DPA380.

Není vůbec žádné umění narvat do jakéhokoli zesilovače několik voltů na kmitočtu 300-400kHz, spálit na uhel Boucheroty a zničit koncové tranzistory příčným proudem. To by dokázal kdejaký debil, když mu to jednou ukážu. Pokud by mi nějaká firma dodala na test nějaký profesionální zesilovač, dokážu ho tímto způsobem bez problému odprásknout a poté v sesmoleném recenzním článku špinit výrobce. Ovšem jen do té doby, než budu tlakem od výrobce nucen zveřejnit podrobné měřicí podmínky. Pokud by se takový /třeba i dobrý/ výrobce dozvěděl, co jsem do jejich přístroje nacpal, tak si myslím, že by nebylo daleko k žalobě, zvláště tehdy, pokud by dotyčná recenze výrobce či dovozce prokazatelně poškodila na tržbách či zisku.

Frank napsal:Příčina je jasná, někdo do toho pral nesmyslnej signál.

Boramyr napsal:Federmanne, asi máte nějaký "jiný" post #299 než já. Pro jistotu, abychom si rozumněli ho ocituji. Ostatní prominou.

Frank napsal:Myslím, že všichni čekáme další omluvu.

Federmann napsal:Vím, že tento průběh není v pořádku a modul byl v době měření vadný,...

KomarD-Jeay napsal:A potom to meranie na 300kHz, ktore sa tu omielalo, je ci produkt? Ducha svateho?
Aby som konkretizoval: http://www.federmann.cz/images/stories/Nf/KS-DB.jpg

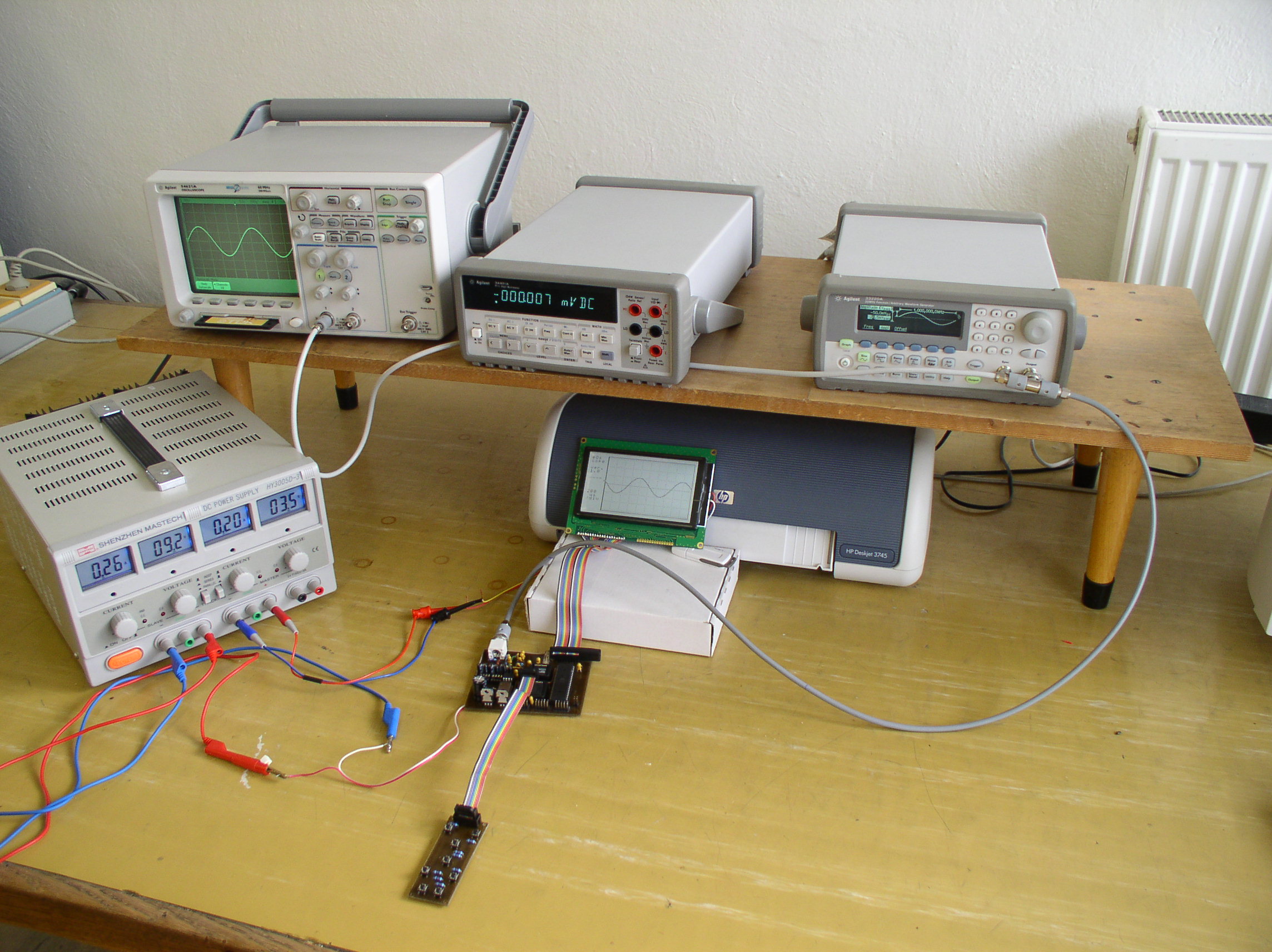

KomarD-Jeay napsal:Vela ludi tu zaujima aj fotka fyzickeho zapojenia pri merani, ktore je povazovane za chybne, nie len dake bludy z programu, kde sa to da pozapajat dobre.
