FukAMP - Wili - 9. 2. 2024
to tych 65mV vyrobi taky velky peak na -120dB?
FukAMP - laco - 9. 2. 2024
vies kolko voltov je -120dB z 20Vrms ?
FukAMP - Wili - 9. 2. 2024
0.02mV ale pssr nerobi nic? na to nema az taky vplyv?
FukAMP - BV - 9. 2. 2024
Však 65mV/20uV je PSR 70dB.. To je "nič"?
FukAMP - Wili - 9. 2. 2024
aha, sakra fakt, tie decibely su zradne
FukAMP - laco - 9. 2. 2024
meranie s BW 180kHz
![[Image: Fuk-AMPv4-THD1-100-W-4-R-SMPS-BW-180k.png]](https://i.ibb.co/nj0DqJ7/Fuk-AMPv4-THD1-100-W-4-R-SMPS-BW-180k.png)
kde tu je vystupna cievka z LC filra ? (na tom ruskom zdroji vidim)
![[Image: smps500r-power-supply-module-500w-55v.jpg]](https://i.ibb.co/z59SHmR/smps500r-power-supply-module-500w-55v.jpg)
cinan jednoducho nedal. keby dal tak PSRR nad 100k by bol lepsi
inak ten zdroj je fakt jednoduchy, zospodu uz ziadny matros
FukAMP - Peter_spx - 9. 2. 2024
Fft do 180kHz celkom dobre.
Na tej fotke toho zdroja vidim kondiky samxon...to dlho nepojde.
FukAMP - laco - 9. 2. 2024
ja som dostal SAMWHA kondiky, chcem ich vymenit. na vystup uz som dal nippony 4700u/80v
pozajtra pridam aj meranie s linearnym zdrojom, tiez BW 180k
Je to zdroj pre testy, nepojde do "produkcie"
Mam take podozrenie, ze bordel nad 100k robi dac d10s a nie smps
FukAMP - BV - 9. 2. 2024
2laco
Tých 65mV nie je údaj pre zvlnenie na spínacom kmitočte zdroja pri plnom výkone? Na 100 Hz by PSR konca malo byť vyššie..
FukAMP - laco - 9. 2. 2024
Potvrdene, bordel robi D10s, tu je priame prepojenie DAC-ADC
![[Image: D10s-COSMOS-BW-180k.png]](https://i.ibb.co/Kr2CZXw/D10s-COSMOS-BW-180k.png)
zajtra vyskusam analogovy generator
FukAMP - jardag69 - 10. 2. 2024
.
FukAMP - laco - 10. 2. 2024
mam nejake rusenie nad audio pasmom a neviem identifikovat zdroj rusenia
Presny analogovy generator priamo do vstupu Cosmos ADC, sirka pasma 360kHz
![[Image: Viktor1k-Cosmos-360k.png]](https://i.ibb.co/ygPp96C/Viktor1k-Cosmos-360k.png)
Victor1k->Fukmap41->Vdivider->Cosmos 100W/4R SMPS 360k
![[Image: Victor1k-Fukamp41-Cosmos-SMPS-360k.png]](https://i.ibb.co/w7Rjz8H/Victor1k-Fukamp41-Cosmos-SMPS-360k.png)
FukAMP - BV - 10. 2. 2024
Nejaký SMPS v blízkosti, počítač, monitor, nabíjačka, televízor ..? Možností je veľa.
FukAMP - dhaman - 10. 2. 2024
BV môžu taketo niecol spôsobovať aj LED žiarovky ?
FukAMP - laco - 10. 2. 2024
vsetko mam vypnute v okoli troch metrov. pod napatim je iba transformatorovy zdroj pre viktor1k (noteboook ide na aku)
mozno to robi samotny cosmos adc. mohol by niekto testnut prepojenie (pouzivam nesym) kvalitneho dacu s comos adc na sample rate 384k alebo viktor->cosmos na 768k
FukAMP - tesla7 - 10. 2. 2024
Možná jsem úplně mimo, ale problémem radiového příjmu na dlouhých vlnách 30-300kHz je velká úroveň průmyslového a kosmického rušení. Nemúže to být tento problém?
FukAMP - Wili - 10. 2. 2024
Daj viktora z baterky… podla mna to lezie zo siete alebo nieco z notbuku ale to je menej pravdepodobne. Ja som ziskal najnizsi sum viktora z 5x9v bateriek a regulacia LMkom. Inak som tam vzdy nieco mal. A kovovu uzemnenu krabicku predpokladam mas?
Ak by ten vf bordel pretrvaval skus napojit na viktora kostru len kabel z kolika zasuvky na vystupny konektor. Aby cela plavajuca sustava mala nejaku ref. Niekedy to veci zhorsi a niekedy naopak.
Mozem skusit pomerat kozmos ale neviem ci mi fungovalo take vysoke fft
V OS to sice nastavim ale rew mi viac neponuka
FukAMP - Peter_spx - 10. 2. 2024
Stale tam este nieje rusenie od SMPS.

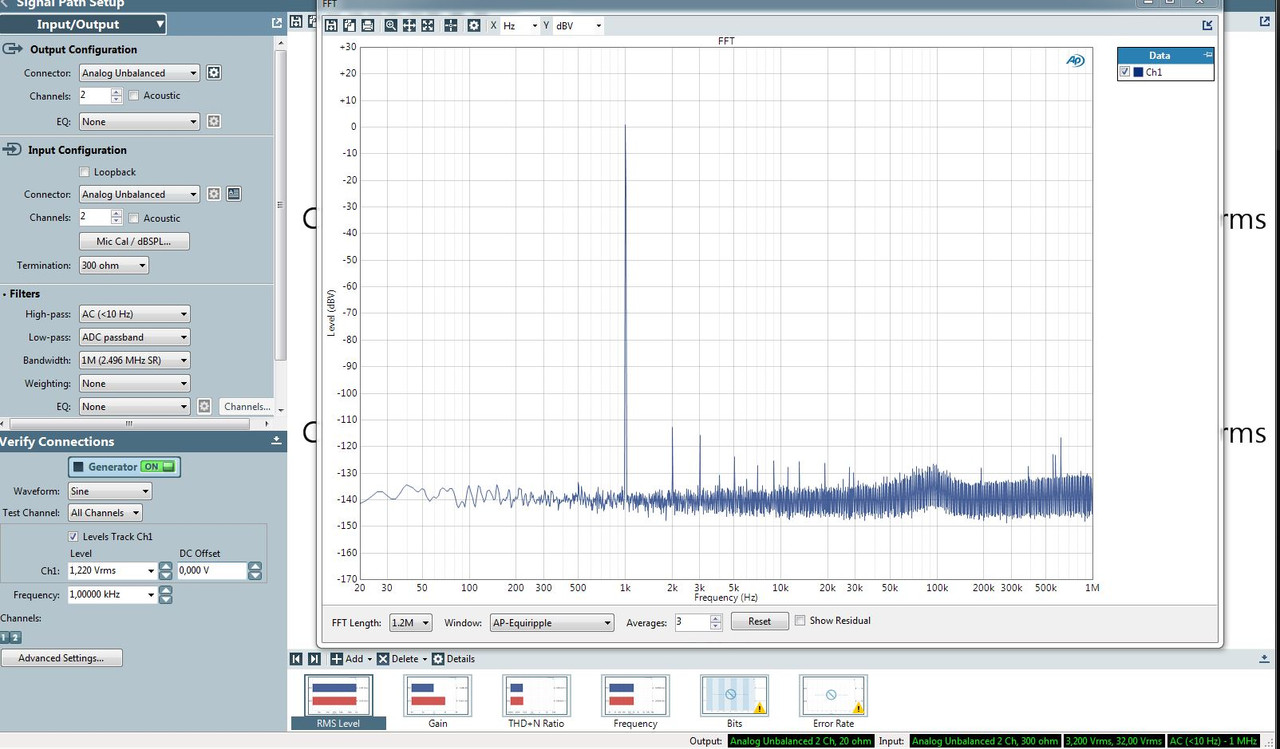

Mimochodm ani apx pri fft 1MHz tiez neni idealne..je tam hrb pri cca 80--100kHz na urovni cca -130dBV
![[Image: AP-FFt-1-V-loopback-1-MHz.jpg]](https://i.postimg.cc/t4dtw8HQ/AP-FFt-1-V-loopback-1-MHz.jpg)
FukAMP - dhaman - 10. 2. 2024
Takto to je u mna
viktor1k na baterke + cosmos a ntb na baterke
![[Image: Viktor-Cosmos.png]](https://i.ibb.co/n33b5Dn/Viktor-Cosmos.png)
FukAMP - Wili - 10. 2. 2024
dhaman vidim ze mas mek, ako si nastavil vyssiu vzorkovacku ako 192khz? ja to v midi konzole vidim ze to vie ist 32bit 768k ale v rewe viac ako 192 nastavit nemozem
mas nejaky separatny asio?
