VA1000 - zosilnovac s vykonom >1kW - trunek - 3. 4. 2025

trochu sa zastanem autora Smile

v prvom rade ide o záľubu.... v druhom rade treba pozrieť aj na to, že Wili vie dosiahnuť lepšie parametre ako samotný výrobca a to je už čo povedať. No a hlavne pomer cena výkon ale voči pomeru cena výkon čo sa predáva.....MC1,25 stojí 20t€. Keby mal ten zosik aj 50kg..... moja motorka má 170kg ale vtip je, že na nej jazdím nie je na tlačenie..... a tento zosik je na počúvanie nie na nosenie. Asi je veľmi málo ľudí, čo zosik prehadzuje každý deň (nerátam ľudí, čo ich vyrábajú). Toto sa niekam položí a bude to tam pár rokov...... Repráky Focal Grande utopia majú 200kg a nikto to nerieši.... Ale wili bude mať niečo, čo nemá nikto na SK a CZ. A stále a hlavne je to hobby! A ten komplexný návrh od plošáku po šasi....99% ľudí tu na fóre sa ani len nechytá..... a keď aj urobia super konštrukciu, parametre tak to aj tak skončí v modushope....

Wili - keď som robil prvé DPA220 mal som pocínované pady kde je matka na TO3ku. Po rokoch mi to prišlo domov a ten cín sa pod tým dosť stlačil a matky boli kúsok voľné aj keď som ich mal s pružinovou podložkou. Cín je mäkký. Pocínovaný vodič nepatrí ani do waga a tak isto ani hliníkový. Aby sa ti nestalo, že sa to časom uvoľní.

No a čo sa týka podložky, najlepší izolant máme vzduch. Aj v prípade blesku. A ak sa nachádza akýkoľvek materiál medzi tak sa izolačná vzdialenosť zmenšuje. Nehovorím, že tu riešime blesk a jeho veľké prúdy ale tam kde je napr bezpečná vzdialenosť S napr 50cm a dáš tam tehlu, stenu...proste čokoľvek považuje sa to za 25cm.... a keďže je to len el.oblúk platí to isté aj tu. Tie podložky sa používajú z mechanických dôvodou napr v zváračkách kde môže dôjsť k mech.poškodeniu (náraz do boku na stavbe.... alebo spadnúť niečo kovové a vytvorí skrat. Ak to chceš takto tak ok (a vzhľadom na napätie 230VAC je bezpečná vzdialenosť fakt maličká) ale ak ti ide o izolačnú vzdialenosť nič lepšie ako vzduch nie je (za bežných atmosferických podmienok)

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 3. 4. 2025

S tím vzduchem opatrně. Vzduch je velmi mizerný izolant. Však si to zkus, jestli máš k dispozici nějaký zdroj vn na testovaní izolace.

VA1000 - zosilnovac s vykonom >1kW - Wili - 3. 4. 2025

Trunek diky Smile

VA1000 - zosilnovac s vykonom >1kW - Wili - 5. 4. 2025

Pri ladeni orientacii vykonoveho a vystupneho trafa som zistil zaujimavost, ze vnutorne ocelove nosniky mali nepriaznivy vplyv na prenos sietovej frekvencie. Fungovali ako taky "magneticky most". Ak ich dam uplne prec, pripadne nahradim inym kovom, klesne mi odstup o dalsich -10dB na tak nizku hodnotu, ze uz ani v sluchadlach napojenych napriamo na nezatazene vystupne trafo nepocut absolutne nic Smile

takze prerobim vsetky vyztuhy na nerezove... nie ze by to bolo nevyhnutne, ale parametre sa posunu zase dalej k lepsiemu.

Dnes som konecne namontoval dosku vstupov, velke zdrojove elyty a stredovy kryt. Uz sa to zacina viac a viac podobat na zosilnovac Smile

chyba mi uz len namontovat panel a trafa a je v podstate hotovo. Len este musim pockat na nove vyztuhy. Bohuzial tak je to pri prototypingu stale 3 kroky vpred a jeden vzad.

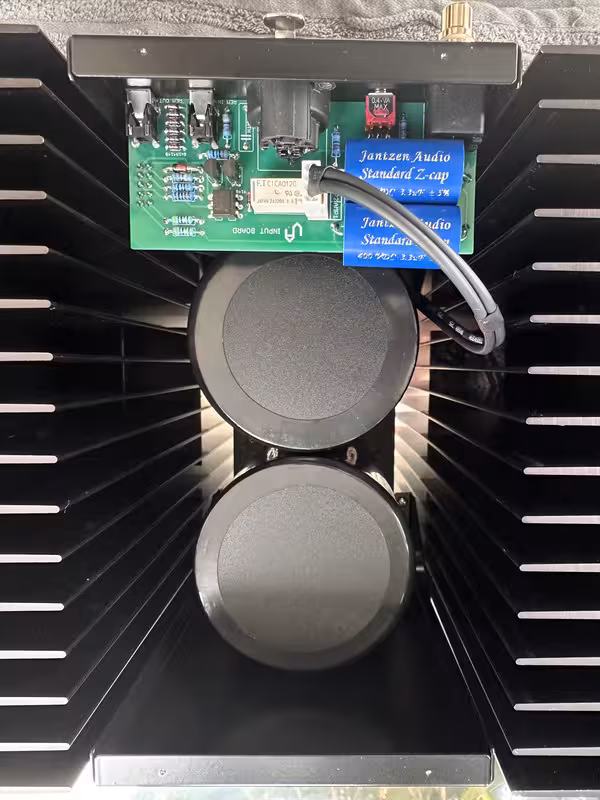

Ako to je v strede usporiadane... vacsinu miesta zaberaju elyty a v malom priestore co ostal nad nimi je doska vstupu / invertor:

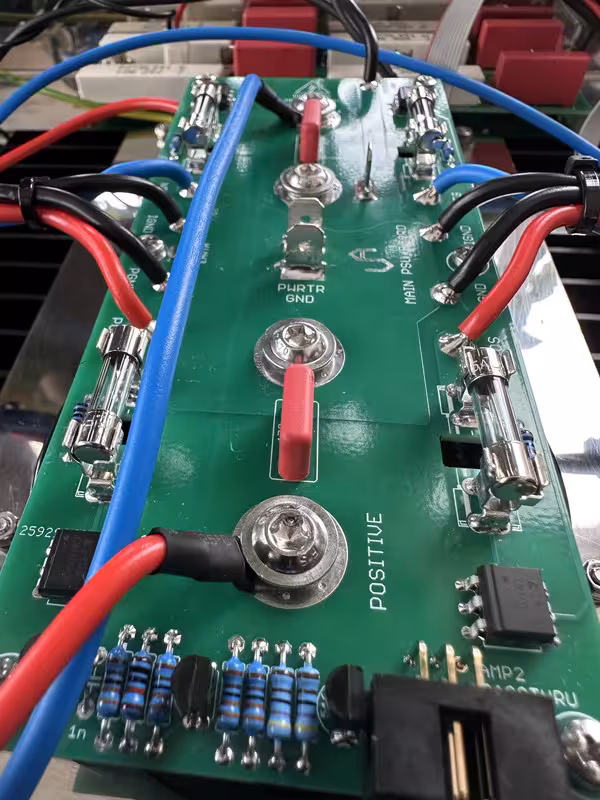

Hlavne elyty som napojil cez nerez + perkove podlozky. Z diooveho mostika sem pojde napajanie priamo na sruby elytov:

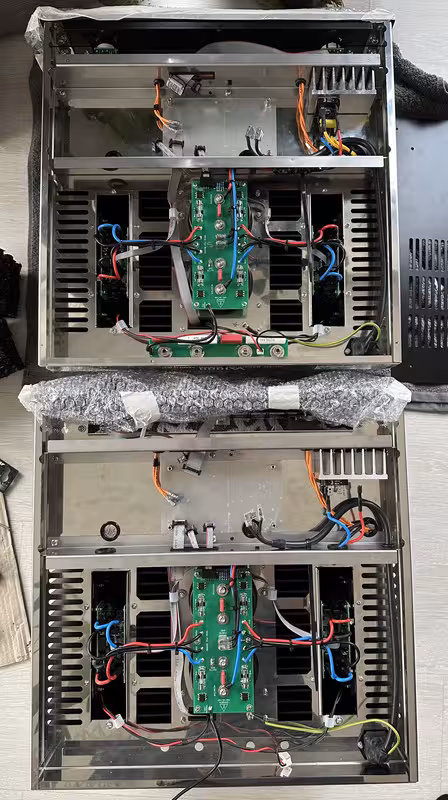

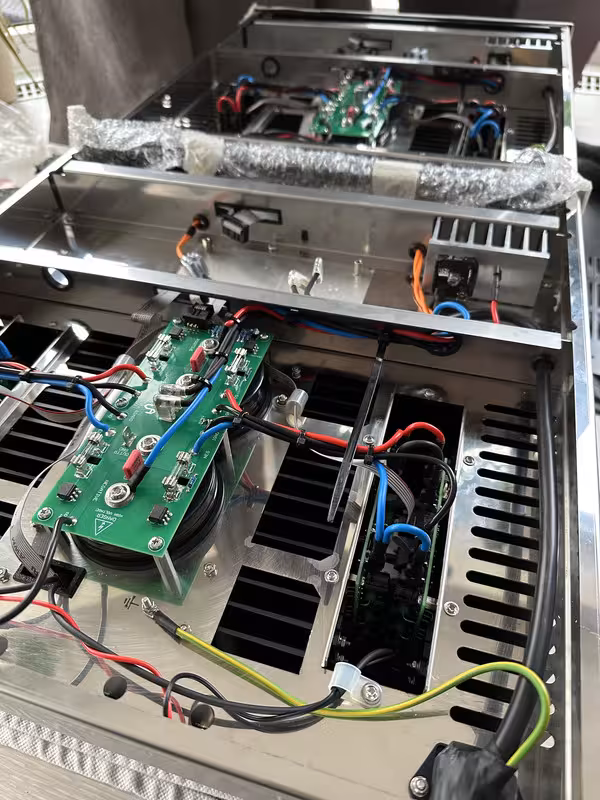

A dalsie fotky hotovej stredovej casti nizsie. Ten vrchny kryt ma cca 10cm dlhe "usi" po stranach, ako taky kvazi "tepelny stit" aby chladice nekurili zbytocne vela do elytov.

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 5. 4. 2025

Tady je to nejspíš jedno, ale když jsme honili desítky až stovky amper, tak se dávají kabelová oka přímo na vývody kondíků aby to nešlo přes šrouby ale přímo. Teď už je to jedno, ted už bys to tam nedal.

VA1000 - zosilnovac s vykonom >1kW - Wili - 7. 4. 2025

Konecne som sa dokopal osadit panel Grin

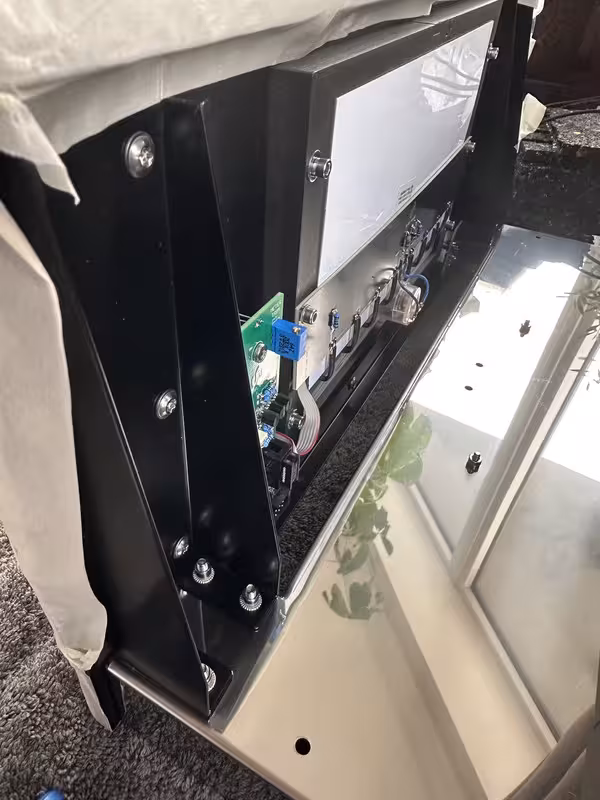

vyrazne to zpevnilo cele chassis, doteraz sa trochu krutilo pri prevracani a montazi ale teraz to krasne ztuhlo. Je to extremne pevne a dimenzovane tak, aby za panel sa dal dvihnut cely zosilnovac. Sice tam nemam v predu rucky na nosenie (nepacia sa mi) ale je to aspon krasne pevne.

Detail uchytenia nizsie... cele to drzi na 12x M4 srubkach v mieste profilovania hlavneho chassis. Najviac ma tesi ze po dosadnuti a dosrubovani krasne licuje spodna hrana ramceka predneho panelu s hranou chassi Wink

toto je asi najzlozitejsia cast pri navrhu plechov na dopasovanie a podarilo sa na prvykrat Banana

(Ked sa osadi spodny kryt, este sa to viac cele spevni)

Testoval som konecne aj funkciu softstartu a dosku vstupov. Invertor s OPA1611 funguje krasne, som prekvapeny aky ma dobry odstup aj napriek tomu ze ho napaja obyc zdvojovac. Asi to zachranuje slaby odber a stabilizatory + slabsi RC clen Smile

Zistil som zaujimavu featuru, ktoru som tak nejak nechtiac vyrobil Smile

ked nie je pripojeny niektory IDC kabel na niektorom z koncovych stupnov, komparatoru pre snimanie teploty plave vstup (nema zem) a tym padom okamzite aktivuje ochranu Grin

Zistil som aj chybu v navrhu ktoru som urobil v softstarte. Cely cas som sa na doske sustredil na (urcite zbytocne) galvanicky izolovany "digi" a "analogovy" obvod. Dokonca aj mute rele na doske vstupov je napajane analog zdrojom aby som sem netahal digi vetvu - ta je napajana SMPS myrra. Lenze bazovy tranzistor ktory spina mute rele ide z cmosu a digi strany Grin

takze aby to fungovalo musim prepojit zeme. Zatial som zeme prepojil 100R odporom = dost na to aby pripadne rusenie nepreslo, ale malo na to aby sa to tvarilo pre tranzistor relatka ako zem. Trochu ma to stve ked uz som sa tolko snazil aby to bol "pure analog" a asi tuto dosku prerobim, aby so signalom nemal spinak absolutne nic spolocne, no uvidim...

Asi urcite je to overkill, pretoze ked som meral spektrum dosky vstupov tak tam nevidno absolutne nic co by tam byt nemalo, skreslenie 0,0000xyz Smile

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 7. 4. 2025

Opatrně s těma nulama. Ted se nejaky borec na YT prsil, že dela a prodava velke težke A se zkreslenim 0.01%

VA1000 - zosilnovac s vykonom >1kW - Wili - 7. 4. 2025

tak ono to je len opamp Grin

uvidime kolko da zosilnovac Rolleyes

VA1000 - zosilnovac s vykonom >1kW - hranatybraska - 9. 4. 2025

Hele to je v poho, když děláš takhle komplexní návrh, tak se to stane. Mě se líbí to máš hustě promakaný. Smile

Tak abys nemusel předělávat plošňák kvůli jednomu transistoru, navrtal bych tam dvě díry do PCB a místo trandu tam dal optočlen.

VA1000 - zosilnovac s vykonom >1kW - Wili - 9. 4. 2025

nj to mi napadlo, slo by zo spodu dolepit optoclen ale vyvodovo to bolo nie moc idealne a musel by som niekde kablovat, je tam dost husta DPS a nie je kam ani len dierku na pin navrtat Grin

a bol by to uz zlepenec. Ako pisem, je to blbost, nemusel som to asi vobec riesit - slo vyriesit jednym odporom, ale sralo by ma ze som to chcel oddelit a nebolo by Grin

nova dpska vyjde par stovak...

Inak spinaci tranzistor pre rele mute je na doske vstupu. Co mi staci upravit je aby napatie k bazovemu odporu tohto tranzistoru prislo z analogoveho zdroja a nie spinaku, takze som to vyriesil tak ze tranzistor optoclenu dam medzi +V a tento odpor:

(Na DPS relativne mala uprava, ale riadna motanica, len cny17f vymenim za 827 dvojity opto)

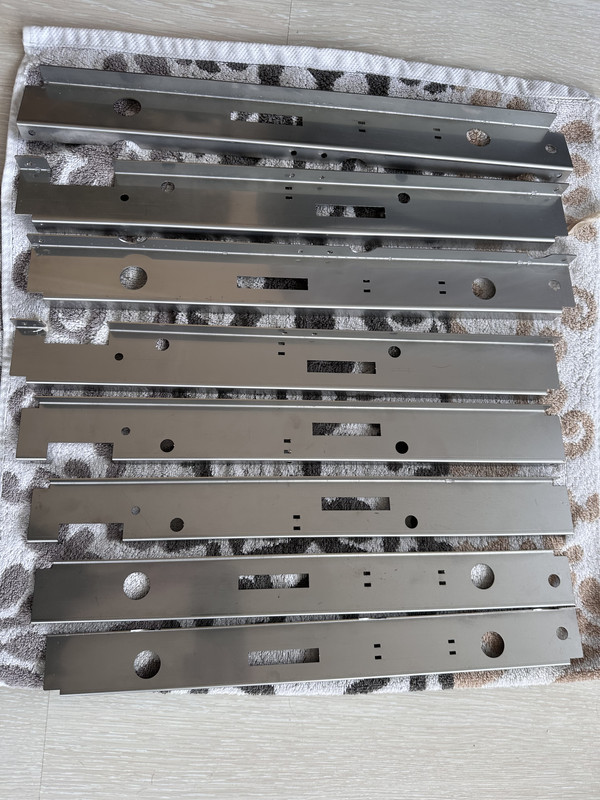

Expresne nerezove vyztuhy hotove Smile

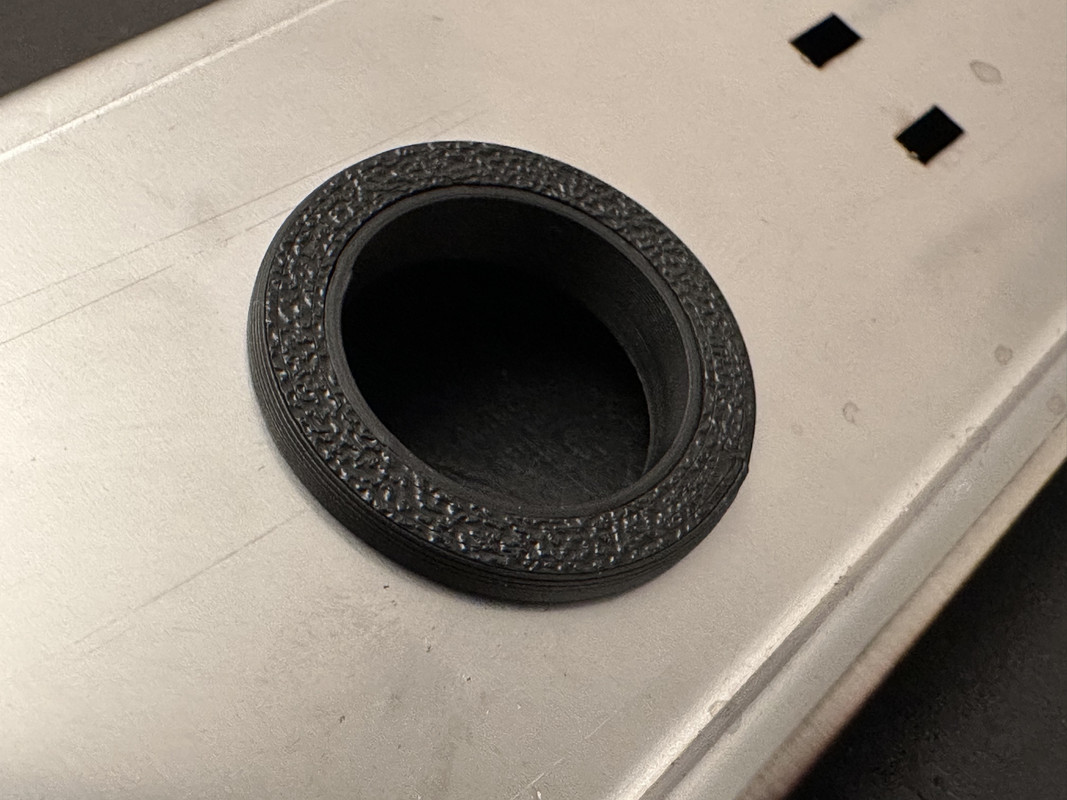

Do kablovych prechodov som si vytisknul taketo plastove priechodky, vyrobna cena na 8ks asi 3kc, podobny ekvivalent z tme 80kc ROFL

VA1000 - zosilnovac s vykonom >1kW - kaed - 11. 4. 2025

Už jsem tiskl i gumičky do vývodek z flexu, když potřebuješ do jedné větší vývody 4 tenký kabliky, tak je to jinak problém...

VA1000 - zosilnovac s vykonom >1kW - Wili - 11. 4. 2025

kaed tie vyvodky si robil z TPU? ja som s tym este neskusal tisknut tak ma to zaujima Smile

ja som tie priechodky robil klasicky plastove, len zopar som dal gumenych co som mal v zasobach este.

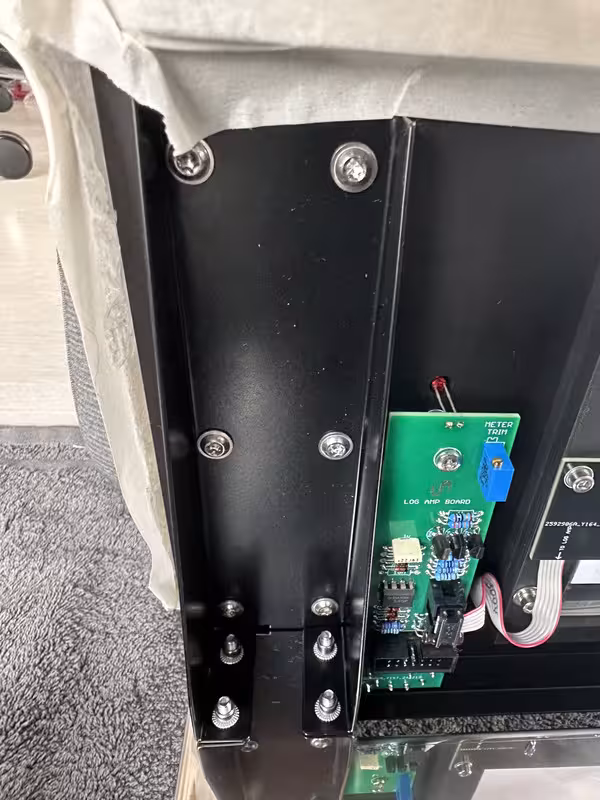

Pomalicky postupne robim kable a kablujem... je to otrava stale cosi krimovat, izolovat atd. uz som osadil diodovy mostik. Vymyslel som tu taku zaujimavost... vo vyztuhe mam taky vysek kadial bude moct prudit vzduch od spodneho krytu smerom hore k prednemu panelu, takze chladenie bude velmi efektivne a pritom diodovy mostik bude uzavrety v odtienenej casti medzi vyztuhami:

Medzi okraje sekundaru som este nakrimpoval priamo k mostiku foliak 220n/600V pre pripadnu eliminaciu rusenia. Pod rebra chladica som este preistotu podlepil textilnu pasku aby to nahodou nerezonovalo

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 11. 4. 2025

Chápu, že to má být mazané řešení, ale já bych dal můstek jinam na samostatný šroubek.
Menší šance, že se povolí.

VA1000 - zosilnovac s vykonom >1kW - kaed - 12. 4. 2025

TPU - stačí předdefinovaný profil co je v prusasliceru, a pak raději ještě snížit rychlost tisku. TPU má snahu se vyhnout hotenduu, když na to extruder moc tlačí. Ještě pozor na extrémní přilnavost k podložce, pokud máš hrubozrnnou, tak to chce pořádnou vrstvu 3dlac, jinak se může stát, že to pretrhneš při oddělávání...

VA1000 - zosilnovac s vykonom >1kW - Wili - 13. 4. 2025

prototypovanie je velmi casovo neefektivne a vsetko trva nejak dlho, ale uz ked viem co a ako druhy amp som postavil za dve poobedia Grin

VA1000 - zosilnovac s vykonom >1kW - hranatybraska - 14. 4. 2025

Super progres!

jardag69 napsal:Chápu, že to má být mazané řešení, ale já bych dal můstek jinam na samostatný šroubek.
Menší šance, že se povolí.

Také bych ten můstek dal na samostatný šroub. Ten dlouhý šroub pak můžeš utáhnout víc.

VA1000 - zosilnovac s vykonom >1kW - Wili - 15. 4. 2025

JLC sa heclo a dpsky mam za tyzden doma (to uz v niektorych pripadoch fakt asi ceska posta zacina byt lepsia ako zasilkovna Grin

) a upravenu verziu softstartu mam hotovu, uz pri tej prilezitosti som prehodil aj niektore konektory kde sa mi krizovali IDC kable aby bolo vsetko pekne zarovno Smile

Vsetko nastastie funguje ako ma a mam galvanicky oddeleny smps spinak od analogovych casti, takze uz to je teraz pravy voodoo haj end! Shy

Uz len namontujem vystupak a mam hotovo, snad sa k tomu uz konecne dostanem buduci tyzden...

VA1000 - zosilnovac s vykonom >1kW - blesk - 15. 4. 2025

Maš to vymakané a super progres. Rád sledujem a som zvedavý na finál

VA1000 - zosilnovac s vykonom >1kW - Wili - 22. 4. 2025

Otazka na skusenejsich ... podla coho nastavujete vysku kludoveho prudu? ja chapem ze v AB triede je na to aby zmizlo prechodove skreslenie (vacsinou staci fakt malicko) no niekde to byva daleko viac ako je potrebne, je to kvoli nizkemu skresleniu pri nizkom vykone, alebo pre rezervu, alebo preco?

Akurat premyslam kolko prudu do toho pustit, je to zaroven kompromis medzi spotrebou naprazdno a parametrami ktore sa (asi?) dalej nezlepsuju, ako to je?

Napr. origo mek som videl v nejakom servisnom manuale mal asi 23mA na tranzistor, je to tym ze tam maju tych tranzistorov tak vela?

VA1000 - zosilnovac s vykonom >1kW - ransom - 22. 4. 2025

Je to mimo jiné i proto, že klidový proud při změnách teploty v nějakém rozsahu víc nebo míň kolísá. Aby nepadal na nulu.
S dostatečným klidovým proudem jede konec při stovkách mW vlastně v Áčku.
