VA1000 - zosilnovac s vykonom >1kW - jardag69 - 26. 3. 2025

Víš kolik to bude vážit až to složí? Nevím, jaký k tomu bude přístup. 4 drátovej ohmetr by stačil.

VA1000 - zosilnovac s vykonom >1kW - PMA - 26. 3. 2025

Odpor pojistek:

https://www.enika.cz/data/files/produkty/komponenty/jisteni/217.pdf

VA1000 - zosilnovac s vykonom >1kW - kaed - 26. 3. 2025

to Wili: držáky kondenzátorů: Jak moc máš perimetrů a jak moc výplně? je možný, že když to stáhneš, tak se to trochu rozplácne a tím to ten kondenzátor stáhne. Já jsem kdydi dělal držák na baterky, co vypadají jako kompenzační kondenzátory do rozvaděče, cca 8cm průměr a 30cm výška.
[Image: IMG-20240502-204701-848.jpg]
nejlíp vyšly šestihrany, drobek zkosený hrany, rozměr o nějakou desetinu menší než kondenzátor, šlo to na kondenzátor fakt silou a jenom z té širší strany, a samosvorně to drží. PETG.

VA1000 - zosilnovac s vykonom >1kW - Wili - 26. 3. 2025

Kaed kvoli srubkam mam 4x stena a infill nepamatam asi 25% gyroid. Ja mam odskusane aku toleranciu mam v tisku vs realita pri vnutornych a vonkajsich priemeroch a vacsinou zvladnem trafit toleranciu cca 0,1mm.

Tie sestuholniky su tiez dobry napad Thinking

VA1000 - zosilnovac s vykonom >1kW - Wili - 29. 3. 2025

Konecne som sa dokopal a odhodlal ist do Zruce nad Sazavou po polyuretan Smile nejak som to stale odkladal lebo som si stale nebol isty vysledkom, pretoze sietove trafa jemnulinko tichucko vrnia (z 2 metrov to uz nepocut) a prave zaliatie by to mohlo dalej stisit. Zvazoval som dodatocnu vakuovu impregnaciu trafa, ale po telefonovani do Troniku som zistil ze oni uz trafa vakuovo impregnuju ponorene v laku takze by som si tym nepomohol...

Dalsia sranda je az som skusal trafo v krabicke, to je taky humbuk ze by ste neverili aky silny magnetizmus ma ten transformator Grin ja som povodne zvazoval krabicky z hliniku a mozno som aj mal, no uvidim... ak ma pamat neklame ten polyuretan je silny a krabicku vystuzi a utlmi, je to ako lepidlo (z polyuretanu sa robia lepidla). Takze kvoli neistemu vysledku som zatial zalial len jedno trafo ako pokus, co to spravi. Uz mam hotovo, krabicka sa pekne zohriala a tuhne... o par dni trafo otestujem a som velmi zvedavy na vysledok co z toho bude, drzte palce. Nizsie je popis co som robil + zopar fotiek z procesu...

Chcel som usetrit trochu materialu a zvazoval som nejake plnivo, lenze zistil som ze velmi nie je kam, uz tak je to tam dost napasovane a nechcel som uberat polyuretanu silu aby to trafo udrzal na mieste. Povodne som zvazoval nejaky 3d print lenze to by bolo tvrde a nie velmi tepelne odolne takze by to neplnilo funkciu. Nakoniec som objavil v bauhause taku tvrdu gumu co sa pouziva ako podlozka pod pracky a mycky Grin ma odolnost 100 stupnov a ma velmi dobre tlmiace vlastnosti. Mozno nakoniec kombinacia materialov bude na tlmenie este lepsia akoby tam bol len polyuretan. Tu gumu som nastrihal na pruzky a tieto pozastrkaval do vyrezov na kostricke cievky, vdaka tomu nezamedzim dotyku hmoty s trafom ale drzi sa to namieste a posobi ako extra vypln. Moje ocakavania boli vacsie ale aj tak som tym usetril asi 200ml objemu:

[Image: IMG-0135.avif]

tu je zalievaci bordel:

[Image: IMG-0139.avif]

dalsie:

[Image: IMG-0140.avif] [Image: IMG-0142.avif] [Image: IMG-0145.avif]

Hotove zaliate trafo:

(mikro bublinky od tuhnutia su paradoxne v tejto konkretnej aplikacii vyhodou, cim viac to bude pruznejsie ala "pena" tym lepsie)

[Image: IMG-0144.avif]

az to stuhne, este planujem dat celu krabicku na lezato a zaliat bocne steny aby to malo take 5mm "steny" gumy po stranach, pre lepsie tlmenie plechu aj drzanie trafa.

Cele to zozralo ale ovela viac hmoty ako som cakal, je az neuveritelne kam to vsekto zmizne Grin na jednu krabicku trebalo cosi cez 2litre = skoro 3kg, takze az cely prototyp dopadne uspesne, budem mat malo a musim zase na vylet... urobil som aj video:

https://www.youtube.com/watch?v=mkWnujjrXfg

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 29. 3. 2025

Tam je asi základ, aby nebyl kov krabičky hned u trafa. Ono to pole asi dost rychle slábne.
Taky by to mohlo zvedat proud naprázdno.

VA1000 - zosilnovac s vykonom >1kW - Wili - 29. 3. 2025

Nedvihlo, odber je stale rovnaky do ~20W

Mimochodom skusal som tenky medeny plech ako tienenie vinutia, ten taky akoby zavit nakratko ponad plechy, mal som len 1cm siroky plech a zralo to o 10W viac a vrcalo Grin resp asi ten neutazeny plech

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 29. 3. 2025

Jo, tohle sem mel na jednom trafu ze zesilovace. Ale bylo to jen zvenku, zasunuté pak pod ty stahovaci plocháče, na stahovani plechů.
Ale neměřil jsem, jestli byly elektricky propojené.

VA1000 - zosilnovac s vykonom >1kW - Wili - 30. 3. 2025

Wili napsal:az to stuhne, este planujem dat celu krabicku na lezato a zaliat bocne steny aby to malo take 5mm "steny" gumy po stranach, pre lepsie tlmenie plechu aj drzanie trafa.

[Image: IMG-0159.avif]

[Image: IMG-0160.avif]

aby to bolo pekne symetricke na oboch stranach, vytlacil som si na to 45° stojan Grin

[Image: IMG-0161.avif]


Kedze vystupne trafo v podstate ziadne zavazne tlmenie nepotebuje a zalievam ho len aby drzalo v krabicke, a voci nej je relativne "malicke" tak tam pouzijem vela plniva v podobe vyssie spomenutej gumy...

Velke diky ransomovi za barevne kabely Praying

[Image: IMG-0156.avif]

[Image: IMG-0157.avif]

Celkovo tymto usetrim cca 3 litre = 4,5kg

[Image: IMG-0158.avif]

VA1000 - zosilnovac s vykonom >1kW - ransom - 30. 3. 2025

A hele, cancourky. Bude jich dost?
Kdybys chtěl něco extra paranoidního třeba k repro terminálům, mám zrovna na dílně cívku s asi půl kilometrem tohohle:
https://www.elfetex.cz/allkabel-00407007-2548505
Trochu smrdí gumou, ale to časem vyčichne. Akorát že je jenom v černé.

VA1000 - zosilnovac s vykonom >1kW - Wili - 30. 3. 2025

ne ne uz mam dost barev Smile diky moc, len este nemam vsetko nakablovane Smile

VA1000 - zosilnovac s vykonom >1kW - ransom - 30. 3. 2025

Však tu nejde o barvu, ale o průřez. Pětadvacítka už je fajny macek.

VA1000 - zosilnovac s vykonom >1kW - kaed - 30. 3. 2025

Na tohle jo, zrovna včera jsem připojoval nějaký MPPT a dával jsem tam CYa35mm2, jištění 125A, tj stačila by i ta 25mm2, ale zrovna jsem žádnou neměl Smile
Ceny těchhle větších průřezů jsou fakt závažný, proto už delší dobu schraňuju každej kousek měděnýho drátu tlustšího než 6mm2...

VA1000 - zosilnovac s vykonom >1kW - Wili - 31. 3. 2025

Vecer som zalieval dalsie trafa a uz mi aj dosla ropa... Sad

[Image: IMG-0167.avif]

Zalial som aj jeden vystupak aby som mohol pomaly zacat kompletovat aspon jeden monoblok. Robim to tak ze krabice k sebe prichytim vnutornymi vyztuhami akoby boli finalne zmontovane, sietove trafo uz je stacionarne - zaliate, a k nemu dopasovavam vystupak. Skusil som vsetky mozne aj nemozne orientacie a nakoniec sa ukazalo ze je vyhodnejsia ina poloha ako som predpokladal Smile

Zistil som ze ani tak nie je dolezita orientacia jadier o 90° voci sebe, ale orientacia vinuti, resp. kam smeruje stred cievky. Je dolezite aby neboli vinute rovnakym smerom a aby bolo trafo v krabici presne uprostred od kazdej steny rovnako daleko, pretoze tie steny tiez cosi magnetuju.

Doladujem to tak ze na sekundar (v tomto pripade na cele vinutie trafa) napojim sluchadla a pocuvam. Niekedy je zaujimave sledovat nie len uroven toho brumu ale aj charakter sa meni. Na finalne doladenie k dokonalosti uz ale treba zvukovku a pozerat spektrum... nemeram ziadnu "referencnu" hodnotu, ale na mikrofonovy vstup, cim vyssia citlivost a aby to bolo na hranici odstupu a sledujem kedy je 50hz najnizsie, je tam vzdy rozmedzie v natoceni cca 1° kedy sa da dosiahnut minimum a potom to ide zase hore. Potom preverim zase sluchadlami ako je to tiche a ked som spokojny napojim na to reproduktory. Podarilo sa mi dopasovat nadherny odstup, napojil som to pre preverenie este na mini stlpove repro a aj s uchom na repro nepocut absolutne nic. A to je volne, samotne nezatazene trafo vystupnym odporom koncovych stupnov. Pri napojeni na konce a nfb to este dalej klesne, som zvedavy kam Smile

[Image: IMG-0163.avif]

[Image: IMG-0164.avif]

A konecne som sa dokopal pohrat sa s vodolepkami Smile

[Image: IMG-0168.avif]

[Image: IMG-0169.avif]

[Image: IMG-0170.avif]

[Image: IMG-0172.avif]

VA1000 - zosilnovac s vykonom >1kW - jardag69 - 1. 4. 2025

Už máš někoho domluveného, na přenášení kompletních kousků? :o)

VA1000 - zosilnovac s vykonom >1kW - kaed - 1. 4. 2025

Třeba tam má jeřábový oka, nebo to zrovna smontuje na europaletě...
Tohle je fakt masivní záležitost, a mám obavy, jestli úsilí aa náklady budou odpovídat přínosu pro reprodukci. Ale jako zábavu to hodnotím, Tohle chce si hodně vyhrát...

VA1000 - zosilnovac s vykonom >1kW - PMA - 2. 4. 2025

Po pravdě řečeno, co se týče výkonu na kilogram hmotnosti zesilovače, tak to tak trochu připomíná parní lokomotivu Grin.

VA1000 - zosilnovac s vykonom >1kW - Wili - 2. 4. 2025

mozno to az taka strasna drama nebude Smile no uvidime...

pomalicky po veceroch kablujem, vyzera to dost nadejne Grin strasna babracka niekedy napchat dva velke kable do jedneho fastonu, ponapajat tienene kable do vsetkych molexov, katastrofa, ide to pomalsie... nejake dalsie fotky nizsie.

aj ked zosilnovac bude v prvej triede vsade bude dvojita izolacia a pod dosku softstartu som este podlepil nejaku samolepiacu foliu:

[Image: IMG-0173.avif]

Domcek na elyty:

[Image: IMG-0175.avif]

[Image: IMG-0176.avif]

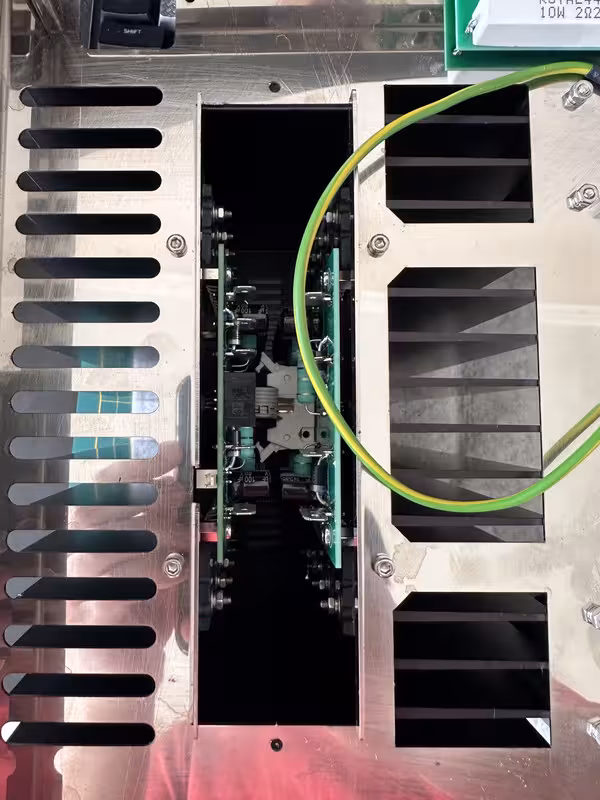

Domcek pre koncaky:

[Image: IMG-0186.avif]

[Image: IMG-0188.avif]

[Image: IMG-0179.avif]

Naskladane pokope, uz sa to zacina podobat na zosilnovac Smile

[Image: IMG-0184.avif]

Ciastocna kablovacka:

[Image: IMG-0190.avif]

[Image: IMG-0191.avif]

Chcel som zistit ako ide cely mostik spolu s boucherotom a vsetkym... tak som napojil aj vystupak a otestoval. Zatial sa stale nejak bojim napojit velke elyty a hlavne trafo, mam z toho velky respekt Grin tak som to otestoval so 400W onkyo trafkom ci vsetko funguje Smile sice plakalo a vrestalo ako na zabijacke ale zdatne dodalo 1200W Grin a zosilnovac aj s tym biednym trafickom dal 800W rms!

[Image: IMG-0193.avif]

testovaci bordel:

[Image: IMG-0194.avif]

Tu su nejake oscilogramy (da sa to rozkliknut na fullres ale asi aj tak su tie pismenka malicke):

Square 10k do 8R, 185Vpp / 4us

[Image: Screenshot-2025-04-02-201534.png]

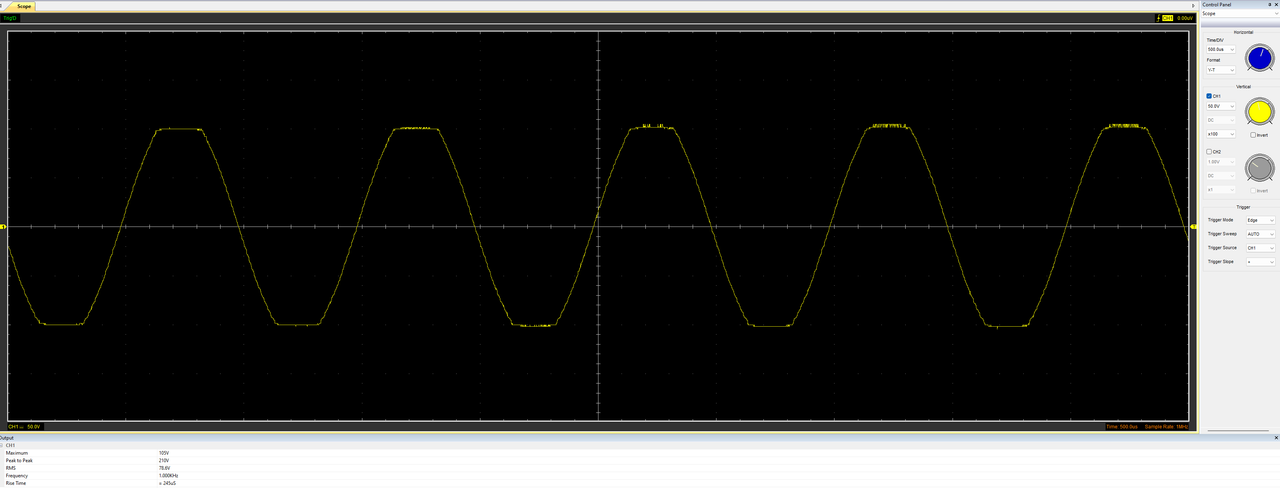

Sinus (so 400W trafkom Grin ) 78Vrms do 8R Devil

[Image: Screenshot-2025-04-02-202051.png]

VA1000 - zosilnovac s vykonom >1kW - mechanik - 3. 4. 2025

800W rms zo 400W trafa? To som netušil že sa dá. Píšeš 78Vrms do 8R... Prosím ta kolko rms to malo na výstupe bez zátaže? Zaujímalo by ma o kolko ten výstup spadne s tak mäkkým trafom... dík

VA1000 - zosilnovac s vykonom >1kW - Wili - 3. 4. 2025

Vzhladom k napatiu by to naprazdno malo dat cez 91Vrms, Nechce sa mi to zase vsetko pripajat ale dalo by sa to vypocitat z Vpp (ten RMS je tam celkom silno orezany), to testovacie onkyo trafo ma naprazdno 2x65VDC a 2x10mF

Na grafe mam maximum 105Vp /2 (mostik) = cca 52,5V a ide to stepup do 8R s prevodom 1,23 takze cca 43VDC napajanie. Takze pokles napajania cca o 2x22VDC
