Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 3. 1. 2023
Ďakujem. Elektronika je hádam ešte lepšia. Bude to plná krabicia dosiek natesno vlastného návrhu. V celku tušim 1000 súčiastok. Od DACu vlastného návrhu s mnohými typmi digitálnych vstupov cez blbosť ako BT a časom aj RIAA... Filtrácia v rádoch 10 000uF, hromada separovaných napájacích vetví, súčiastky pre medicinu, tušim niečo z toho splna armadne normy. Najlepší matroš čo sa na svete robí. Všetko čo išlo je v SMD vrátane 0402. Ale to už som tu písal aspoň 2x. Bola tu pred pár mesiacmi aj fotka ale zmazal som ju. Časom to vyfotím. Je to celé velmi pekné a symetrické na zelených doskách jednej farby :-) Regulácia hlasitosti samozrejme s relé a rezistorovou sietou...
Dotiahnuť také krabice do konca je drahé a náročnejšie než sa zdá. Od výberu zliatiny po nastavenie CNCčka, dobrusovanie a problémy okolo povrchovky v takomto prípade... Nič nešlo bez problémov a na prvý krát a všetko sa testovalo na vzorkách aby sa nezničil finálny material. Niektoré vzorky sa robili dokonca na 2-3x. Napriek tomu si viem pár detailov predstaviť lepšie. Ale je to z môjho pohladu aj tak takmer dokonalé. Ale bez znalosti strojárskych CADov a programov pre renderovanie už to prakticky ani nejde. Predom pripravená bola aj väčšina dier a špecialne diery slúžili pre uchytávanie pri eloxe...
Zaujímavé sú aj bedne k tomu s 800W koncákmi v aktive. To už som tu kedysi spomínal...
K celému projektu mám niekolko stoviek fotiek a pre finál som kúpi zrkadlovku. Toto je fotené už ňou. Všetky firmy kde to išlo som poprosil o fotky a videá výroby takže mám CNCčko, laser a mnoho vecí v "akcií". Všetko je zdokumentované už od kvádrov z hliníku a PC modelov a renderov...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 6. 1. 2023
A takto je to s elektronikou:
postimg.cc/
Tie nedoosadené dosky alebo tie s trčiacimi súčiastkami to som tam dal čo som našiel v dielni. Pretože cez tie doosadené verzie počúvam a nechcel som to celé rozoberať.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Wili - 6. 1. 2023
velmi pekne, ale ja osobne nemam velmi v laske tie skrutkovacie perminaly co tam mas na doskach mam s tym len zle skusenosti.
Chapem ze robit takto zlozitu vec je daleko jednodushie robit cez moduly ako to mas, ale z toho co som cital tak si to vyvijal cez niekolko prototypov, nie? teda funkcnost mas overenu, a tak nechcel si to mat pekne cele na jednej velkej doske namiesto vela malych modulov a milion kablov?
To iste s trafkami, nie je lepsie dat navinut jedno poriadne trafo namiesto 4 malych? ved to cenovo vyjde snad lacnejsie
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 6. 1. 2023
Transformátory:
Pôvodne tam bolo asi 6-8 transformátorov talema :-D Separovanie zdrojov je zámer. Čo som separovať nechcel tak to je na tom jednom hlavnom čo je môj zakázkový špecifický toroid... Tak časť kde je USB audio má izolátor a zmyslom je minimálne kapacita... Teda to máš hneď 2 trafá. Dalej riadenie by som dal zvlášť. Už z dôvodu minimálnej spotreby by to malo byť malé trafo... To máš 3. Zatial niesom rozhodnutý či 3 alebo 4 ako sú na fotke. Je mi to jedno...
Konektory:
Úprimne ja konektory považujem za takú dosť blbosť... Wago nemám rád pretože tie páčky tam idú tažko a bolia ma prsty a keď to stláčam šroubovákom tak sa bojím že mi ujde ruka a urobím ním dieru do dosky :-D Ešte viac mi vadí že zaberajú hrozne vela miesta na doske... Veď také DPA má možno +2cm kvôli debilným vago... Skôr smerujem k nejakym fastonom... Na 800W koncáku už som ich použil a som velmi spokojný...
Moduly:
Tak bufferov som staval 8 či 9 verzií. Skúsil som hádam všetko čo sa postaviť dalo... Rozhodne mi moduly vyhovovali pri vývoji. Aktuálne neviem... Možno by som zlúčil buffery a R-2R volume... Na dosku DACu kde je okolo 400 SMD vrátane 0402 sa mi nejake hovädné filtračné kondenzátory dávať nechce... USB audio by malo byť vždy zvlášť... Riadenie tak isto zvlášť. Sietový filter ktorý velmi nevidieť tiež zvlášť...
Možno časom niečo zlúčim ale skôr asi nie. Už pri cene elektroniky ktorá je brutálna... Nechcem časom keď ma napadne postaviť lepší zdroj meniť DAC kde sú stovky SMD a material za stovky eur. Čisto dva oscilátory sú tam za 100e. Dával som najlepší material čo sa vyrába vôbec...
Ešte tam chýba maličký modul BT audio a tiež by som tam chcel celodiskretne RIAA na SMD ale to tak skoro robiť asi nebudem. Ani neviem kde to tam dám... Ono to už pripomína audionet :-D Asi tie dosky začnem skladať na výšku alebo na seba...
Mrzí ma že nie je vidieť že je tam 1 000 elektrotechnických súčiastok... Mnoho je tam toho SMD a to z fotky proste nevidieť... Vidieť iba tie velké veci :-D
Toto je len 1/3 až 1/4 celého projektu. Masaker sú tiež bedne. 800W koncáky a ešte Ačko zvlášť... Nikde som nehladal na rozpočet alebo náročnosť na výrobu takže je to celé "pekné" :-)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Anti - 6. 1. 2023
Tomu asi není co vytknout, fakt perfektní práce...
Jak proběhne drátování? Já už bych měl všechno nejradši na jedné desce, drátování nemám moc rád.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 6. 1. 2023
Anti, ďakujem. Mám tam také tie ploché káble ako boli kedysi v PC... Tak verím že to pôjde šikovne naskladať a naohýbať...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Anti - 6. 1. 2023
To mě taky napadlo že to bude nejúhlednější způsob.
Shodou okolností jsem dnes plochý kabel také řešil. Mám ho v práci v ovladači hydraulické ruky. Zakončený je samořezným konektorem D Sub 25 pin.
Ty budeš konce pájet nebo také nějaké konektory?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 6. 1. 2023
Mám tam konektory ako boli na HDD a CD ROM. To sú presne tie IDE káble...
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 19. 1. 2023

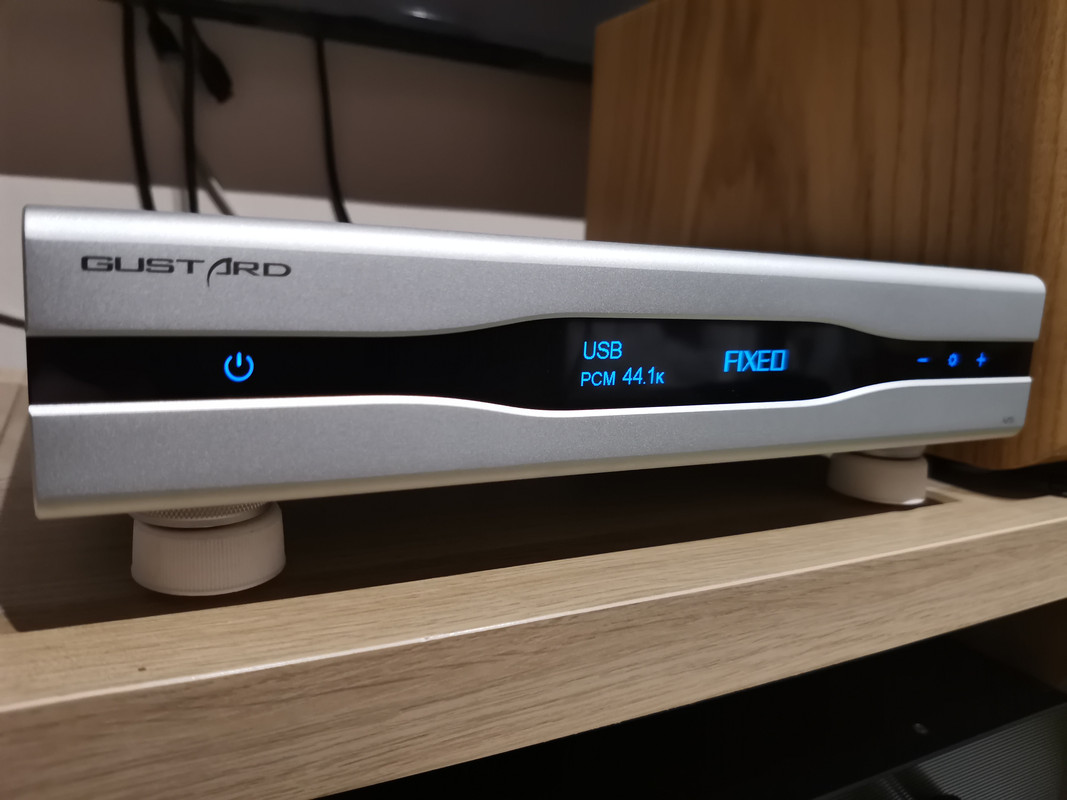

Velká radost, hraje to.
![[Image: IMG-20230119-170345.jpg]](https://i.postimg.cc/43xfz7W2/IMG-20230119-170345.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - reeb - 19. 1. 2023
https://shenzhenaudio.com/collections/gustard/products/gustard-a26-dac-mqa-dual-ak4499ex-chip-with-streamer-renderer-pcm768-dsd512-xmos-high-performance-audio-decoder totok?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 19. 1. 2023
reeb: Ano

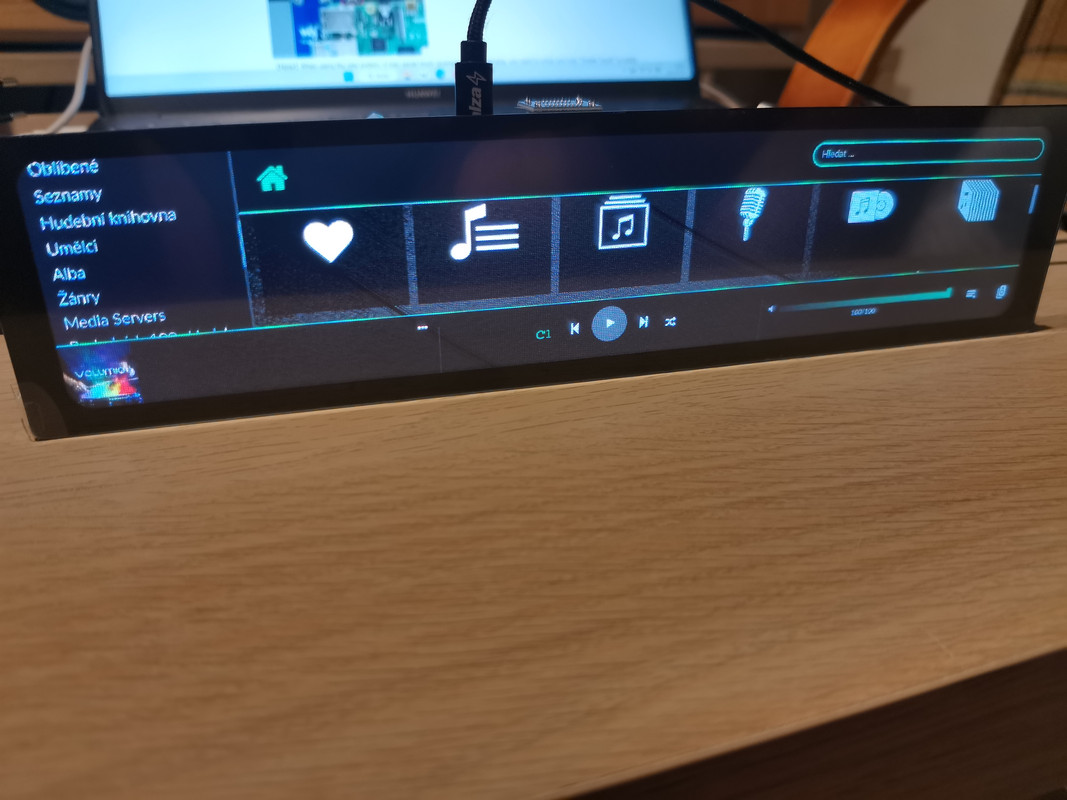

Tak po dvou hodinách mi začala chodit dotyková vrstva a když už jsem na půl rodil tak i správný rozlišení a teď už i ty doteky jsou na správným místě. Jdu se někam vybrečet, nejsem ani v půlce
Jinak je na tom ještě folie která to maže. Je to supr ostrý a barevný a možná i stěrače budou
![[Image: IMG-20230119-192907.jpg]](https://i.postimg.cc/dQpGPMHW/IMG-20230119-192907.jpg)

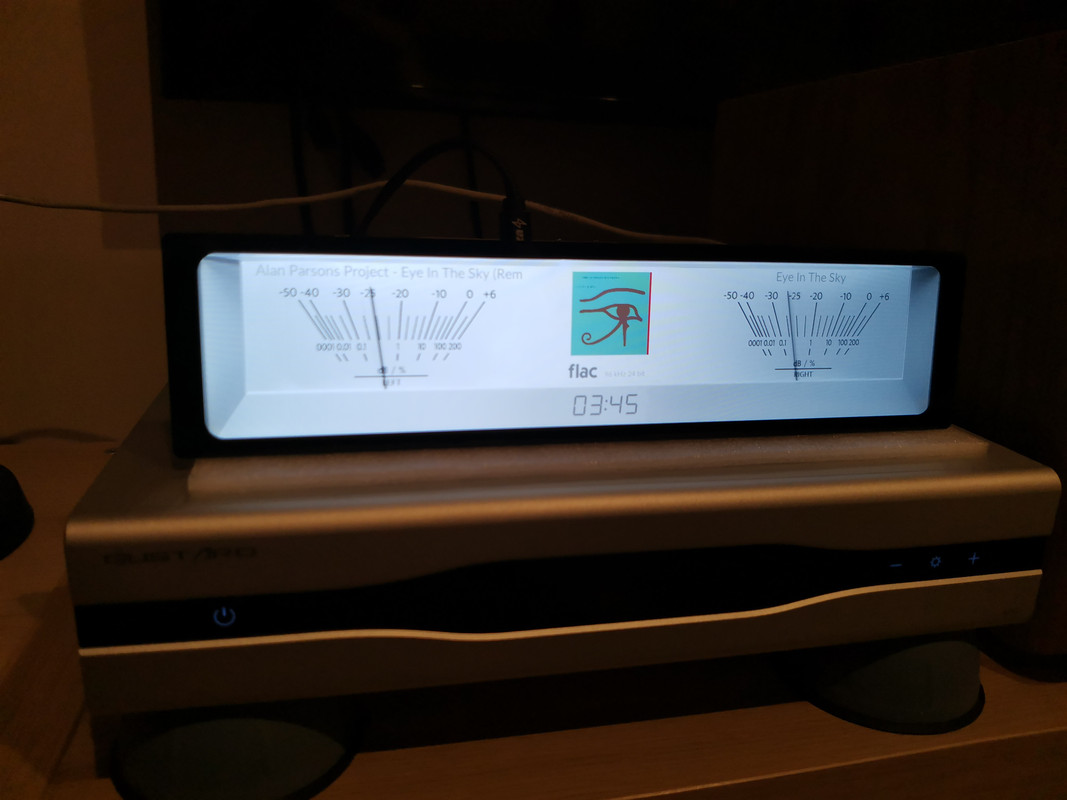

Bomba, fachá to.
![[Image: IMG-20230120-191846.jpg]](https://i.postimg.cc/nLWpNHnT/IMG-20230120-191846.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dawsoo - 20. 1. 2023
Hraje ti tam koukám moc pěkná písnička
Jinak samože gratula k novým hračkám
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 21. 1. 2023
JJ, děkuju.
Už řešim jen stabilitu přes sluchátka a asi ok.
https://postimg.cc/VdLX4gHV
https://postimg.cc/mPPCWD43

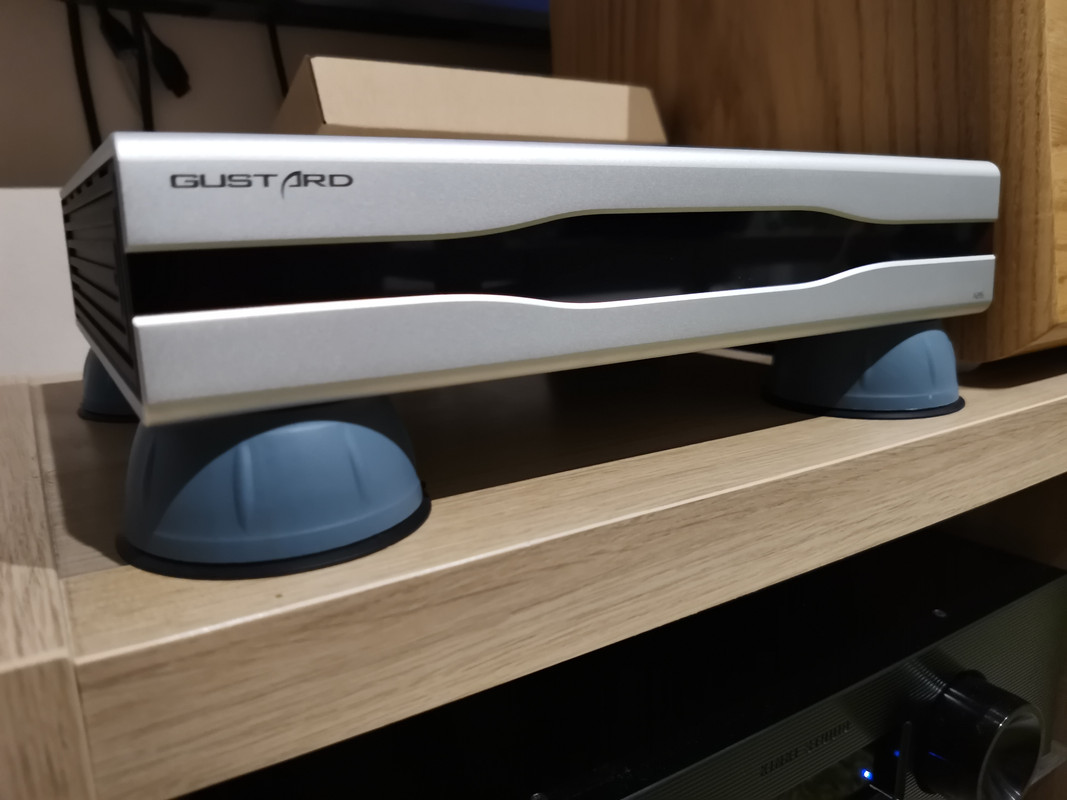

Každopádně dnes dorazilo asi 5-6 sad Ceraballů značky Tatramat
Občas potřebuju neco podložit ale takhle to nechám. Je to v áčku tak ať to dejchá a vypadá to hifi ![[Image: IMG-20230120-235114.jpg]](https://i.postimg.cc/LsQ3QdSB/IMG-20230120-235114.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - horemic - 21. 1. 2023
To vypadá hustě:-)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jeremysk - 21. 1. 2023
Ahoj ten displej to máš na rasp 4?
\
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 21. 1. 2023
Na Rpi3 a Volumio. Rpi4 je už tak dva roky vyprodaná a šmelí se s ní.
https://rpishop.cz/lcd-oled-displeje/3562-waveshare-119-dotykovy-displej-3201480-hdmi-ips-lcd-kapacitni.html
Ještě fotka bez folie, protože ta folie ten obraz hrozně prasí. Je to ostrý jak břitva.
https://postimg.cc/ygYmc1Mk
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - dhaman - 21. 1. 2023
cool bastl vyzera to bombovo. Zvazujem tiez o niecom podobnom. Musim zistit ako by sa to dalo zintegrovat do moodeaudio resp. alsa.
Nasiel som nieco postavene na Pythone.
https://github.com/project-owner/PeppyMeter.doc/wiki
Dal si mi chrobaka do hlavy
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 21. 1. 2023
No to je právě přesně tohle. Screensaver VU Peppymeter
https://community.volumio.org/t/diy-streamer-with-hifiberry-dac2-hd-and-11-9-display/58003
https://community.volumio.org/t/project-with-peppymeter-screensaver-plugin-for-volumio-v2-9xx-and-3-0xx-buster/45862
Já mám extra širokej display ale líp vychází tenhle(viz.odkaz), Jak cenou tak i podporou. Já šel do širokyho protože nepotřebuju on/off tlačítkoa a líp mi to vyplní 33cm modushopáckou bednu.
https://rpishop.cz/lcd-oled-displeje/2701-waveshare-79-doytkovy-displej-4001280-hdmi-ips-lcd-kapacitni.html
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 21. 1. 2023
Bastl:máš to parádní, líbí se mi to.
Finalka.
![[Image: IMG-20211115-091406.jpg]](https://i.postimg.cc/bdBxB4TK/IMG-20211115-091406.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - maxell - 21. 1. 2023
Žárovky úsporky LED s rabatem (slevou) za odběr 2 ks 60W / 10W 30000h. Power magic.
Market Coop, made by Chinatown.
