VA1000 - zosilnovac s vykonom >1kW - Wili - 22. 3. 2025
SZ
VA1000 - zosilnovac s vykonom >1kW - Wili - 24. 3. 2025
Konecne som dnes kupil izopropyl
a umyl dosky, nakoniec to az tak obludne nevyzera
![[Image: IMG-0051.avif]](https://i.postimg.cc/tgnnHk83/IMG-0051.avif)

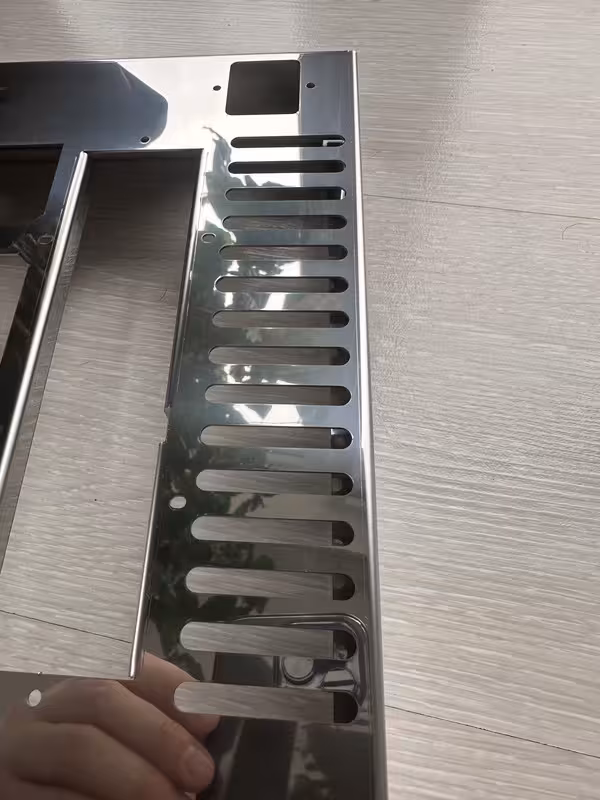

Ako som z plechov odstranoval lepdilo myslel som ze to liehom pojde dobre ale slo to dost tazko... mozno sa to niekomu hodi ako tip:
- najprv plynovym horakom prejst hore dole, zotriet maglajz
- az potom izopropyl a je to krasne ciste, vyzera to nadherne
este teraz zohnat nejake biele rukavicky na montovanie aby som to cele zase neocapal
![[Image: IMG-0049.avif]](https://i.postimg.cc/Fz3xsmqx/IMG-0049.avif)
![[Image: IMG-0050.avif]](https://i.postimg.cc/PxB4jN6x/IMG-0050.avif)
VA1000 - zosilnovac s vykonom >1kW - tubamusic - 24. 3. 2025
Wili: Pořád jen žasnu nad tvým perfekcionalismem. Nestihl jsem napsat dřív ohledně toho posílení rozlité mědí na deskách. Osobně bych to zkusil řešit tak, že bych si vzal měděný plech (např okap nebo na měděnou střechu), vystříhal z něj potřebné tvary v podobě těch rozlitých míst, pak bych to ve stříbřící lázni nastříbřil nebo aspoň pocínoval a pomocí malého hořáčku a několika málo kapek cínu přiletoval k desce.
VA1000 - zosilnovac s vykonom >1kW - blesk - 24. 3. 2025
Rukavice napr tieto: https://www.sevt.sk/bavlnene-rukavice-uni-velkost-4-pary.html
VA1000 - zosilnovac s vykonom >1kW - jardag69 - 24. 3. 2025
Nebude bavlna po nezerezu klouzat?
VA1000 - zosilnovac s vykonom >1kW - Wili - 24. 3. 2025
tubamusic dik
no ako vidis cosi podobne som urobil len s mensim plechom... blesk, jarda... kupil som z DMka nejake kozmeticke za par drobnych
a ano klzu sa, takze si mozem vybrat bud nitrilove + grip a spotene ruky alebo vzdusne textilne a ziadny grip Medzicasom som skusal napasovat kondenzatory, mozno to objasni nejake otazky ako to tam vlastne bude drzat

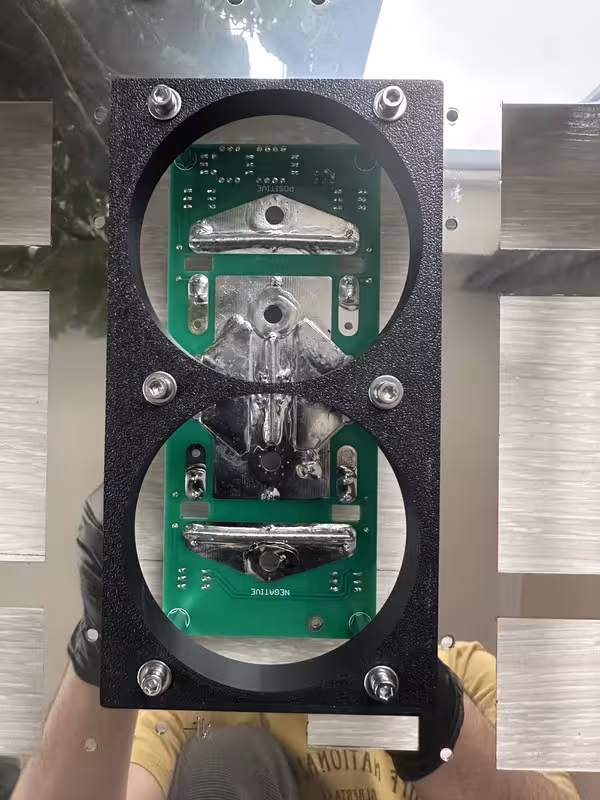

zaroven som zistil zaujimavost na ktoru sa pytal Jarda v #181 uz som myslel ze musim vytlacit nove drziaky pretoze mi do dier nechceli vojst elyty, ale len ked je ta plastova cast namontovana na plechu takze kondy tam vojdu kym to nie je nasrubovane, ale ked sa to prisrubuje o plech asi sa to nejak napruzi a vtedy tam uz drzia silnejsie, takze vlastne to funguje lepsie ako som cakal Z vonku bez elytov:
![[Image: IMG-0052.avif]](https://i.postimg.cc/C1DtZsCg/IMG-0052.avif)

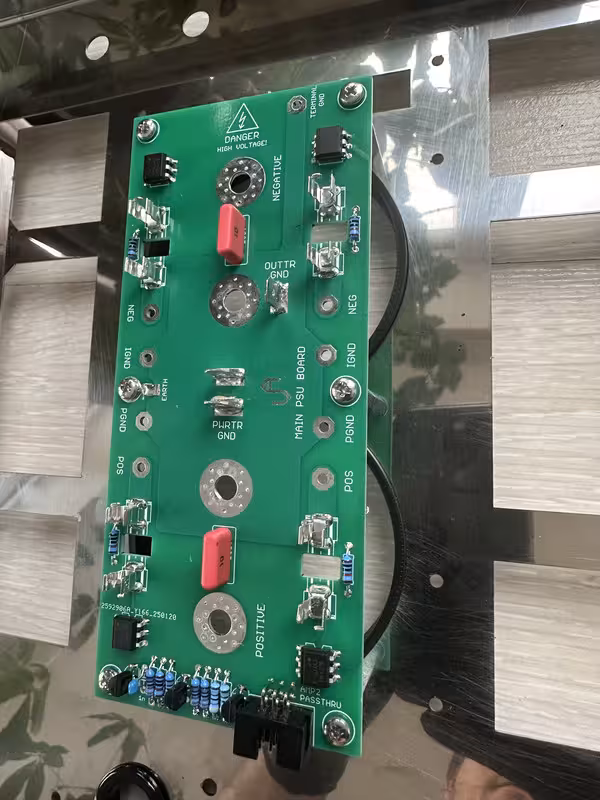

Z vnutra:
![[Image: IMG-0053.avif]](https://i.postimg.cc/vmCkHNVh/IMG-0053.avif)
![[Image: IMG-0056.avif]](https://i.postimg.cc/3xSzzRrP/IMG-0056.avif)
Priamo pod sruby elytov pojdu nakrimpovane ocka od diodoveho mostika
![[Image: IMG-0058.avif]](https://i.postimg.cc/3wkzhTdW/IMG-0058.avif)
VA1000 - zosilnovac s vykonom >1kW - Horys - 24. 3. 2025
bobcat napsal:Dobrej "drát" je i toto https://www.elektro-trutnov.cz/pasek-cu-k-zsa-16-bernard-svorce-pro-pospojeni-potrubi-delka-50cm-i142708-p3416/ :-)
Tim jsem sveho casu tunil DPA380
VA1000 - zosilnovac s vykonom >1kW - jardag69 - 24. 3. 2025
však se prodavaji latkove rukavice s tema puntikama proti klouzani
Ta poslední fotka je vyloženě pěkná
By mě zajímalo, jaký je teď odpor těch cest vs odpor pojistek v držáku .o)
Ty plast by možná lépe fungoval tak v půlce výšky kondíků. Že by je chránil proti vibracím a tak.
Nebo bude nějaký další na koncích? To by byl ideál.
VA1000 - zosilnovac s vykonom >1kW - Wili - 24. 3. 2025
presne proti vibraciam tam ten plast je, ono to z fotky nevidno ale je to zasunute v chasiss celkom hlboko pokadial bolo mozne. Ten plastovy prechod v plechu je 4cm od konektorov zhruba v 1/3 dlzky elytov takze to drzi pevne.
VA1000 - zosilnovac s vykonom >1kW - jardag69 - 25. 3. 2025
No bude to pěkné monstrum
VA1000 - zosilnovac s vykonom >1kW - Wili - 25. 3. 2025
Huraaa prisli panely!!!
jeden som aj hned poskladal, slo to velmi rychlo a jednoducho, vsetko pasuje do vsetkeho ako lego...Presne vymerane sklo som oblepil textilnou paskou...
![[Image: IMG-0060.avif]](https://i.postimg.cc/VNqVMc5G/IMG-0060.avif)
Krasne a makko to pasuje do vyfrezovanej kapsy...
![[Image: IMG-0061.avif]](https://i.postimg.cc/NMQPkPHg/IMG-0061.avif)
![[Image: IMG-0062.avif]](https://i.postimg.cc/x8CxWJ5h/IMG-0062.avif)
Sklo je pritlacene plastovym ramcekom...
![[Image: IMG-0063.avif]](https://i.postimg.cc/bJLVCHx1/IMG-0063.avif)
![[Image: IMG-0064.avif]](https://i.postimg.cc/Z537thPb/IMG-0064.avif)
Do ramceka vlozene telo meraku s novou stupnicou a podsvietenim:
![[Image: IMG-0065.avif]](https://i.postimg.cc/sDMHmWvZ/IMG-0065.avif)
![[Image: IMG-0066.avif]](https://i.postimg.cc/6QXHB1zd/IMG-0066.avif)

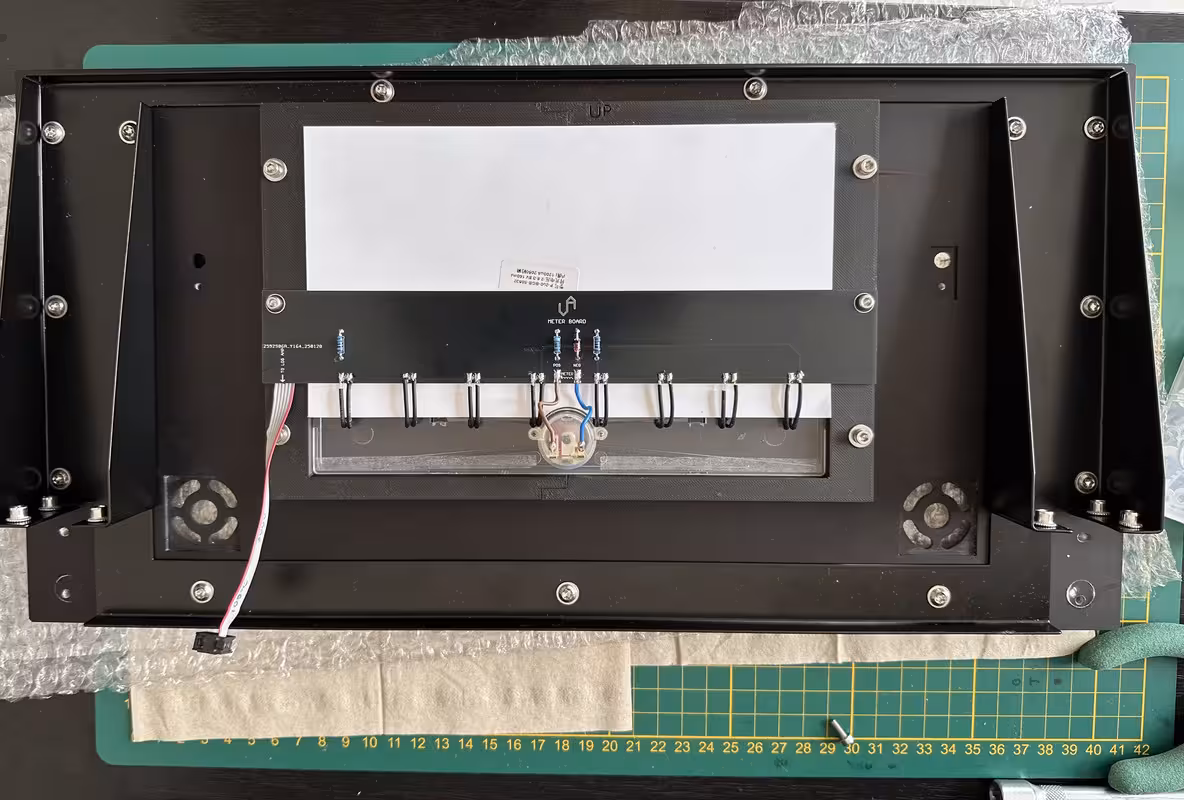

Cely zmontovany komplet + osadeny kovovy ramcek - drziak:
(ak si vsimnete napravo je taka mala zafrezovana kapsa - to je pre mini dps pre pripadnu standby led, nie je to prevrtane skrz, len predprirpava a nevedel som ci ju pouzijem alebo nie, asi ju tam nebudem davat ale keby tak je tam na to miesto
)![[Image: IMG-0069.avif]](https://i.postimg.cc/RV2sD0Hp/IMG-0069.avif)
![[Image: IMG-0070.avif]](https://i.postimg.cc/QtN0T92C/IMG-0070.avif)
Osadene dosticky s ovladanim:
![[Image: IMG-0071.avif]](https://i.postimg.cc/pT0kYVvZ/IMG-0071.avif)
![[Image: IMG-0072.avif]](https://i.postimg.cc/R0LghQb2/IMG-0072.avif)
![[Image: IMG-0073.avif]](https://i.postimg.cc/x8c5srTS/IMG-0073.avif)
![[Image: IMG-0074.avif]](https://i.postimg.cc/VkygFHx3/IMG-0074.avif)
Hotovy panel s namontovanymi gombikmi
![[Image: IMG-0075.avif]](https://i.postimg.cc/28LThfKQ/IMG-0075.avif)
Test podsvietenia
![[Image: IMG-0076.avif]](https://i.postimg.cc/NFS4SN52/IMG-0076.avif)
aj tocitka su podsvietene ale cez den to vidno trochu slabsie
![[Image: IMG-0077.avif]](https://i.postimg.cc/05BczNc5/IMG-0077.avif)
VA1000 - zosilnovac s vykonom >1kW - Stowik - 25. 3. 2025
Na prvních fotkách ta páska vypadá jak na skle od krbových kamen :-D, než jsem sjel na další fotky. Tady vidím jakej já jsem barbar.
S leštěným nerezem jsem dělal kdysi na CNC lisu, pěkná sviňa tvrdá to je. Při tváření se používal silikonový olej (vyschnul), přesto bylo v ohybech vidět stopy po matricích. To máš z 1mm? Dočišťovalo se, kde to bylo nutné, po sejmutí ochranné folie čističem brzd ve spreji. Jinak se folie nechávala.
VA1000 - zosilnovac s vykonom >1kW - Wili - 25. 3. 2025
Jj 1mm, ano je to strasne tvrde. Vrtat do toho hoci len dieru je velka sranda
VA1000 - zosilnovac s vykonom >1kW - ransom - 25. 3. 2025
Ostrý vrták, menší otáčky, větší přítlak a speciální mazadlo na nerez. Pak to jde jako do obyčejné oceli.
(Dělával jsem potravinářské stroje.)
VA1000 - zosilnovac s vykonom >1kW - Stowik - 25. 3. 2025
Tak pokud ti nějaká díra chybí, tak upřímnou soustrast ;-) a zásobu vrtáků.
Razníky co běžně vydržely 100 000 kusů z pozinku, při nerezu vydržely tak 5 000 ks. Dělal jsem s tím přes 1/4 století.
Ale jako fakt klobouk dolů, máš to promyšlené. Těším se na finální fotky.
VA1000 - zosilnovac s vykonom >1kW - orhore - 25. 3. 2025
Na vrtání do nerezi se používají kobaltové vrtáky. S obyčejnými, byť dobře nabroušenými se daleko nedostaneš.
VA1000 - zosilnovac s vykonom >1kW - jardag69 - 26. 3. 2025
Wili, máš nějaký slušný ohmetr? Uměl bys pak změřit odpor mezi šroubem toho kondíku a nožičkou pojistky a pak to porovnat s odporem nožička-pojistka-nožička??? čistě ze zvědavosti, jestli má smysl letovat tam nějaké dráty pod hromadu cínu. I když to určitě neuškodilo.
Kolik má asi odpor pojistka plus přechodáky držáku.
VA1000 - zosilnovac s vykonom >1kW - Wili - 26. 3. 2025
Taky miliohmmeter nemam. Odpor poistky je presne uvedeny v datasheete (za studena 4mR) Pri plnom prude sa na 15A poistke a drziaku moze pretopit vraj 2-4W
Mne o cim nizsi odpor vobec nejde, to by som tam tu poistku potom nedal, posilnenie spojov je skor pre dobry pocit a vyrovnanie prudov.
Ak ma poistka nejaky odpor je to mozno aj benefit, pretoze na doskach koncov je dalsia kapacita takze vznikne RC clen co dalej potlaci zvlnenie. Asi to bude 0,01dB rozdiel, ale k lepsiemu…
VA1000 - zosilnovac s vykonom >1kW - jardag69 - 26. 3. 2025
Možná se to tu už probíralo. Není lepší dělený zdroj? Jako, že by diody a nějaké menší kapacity byly hned u trafa a tam by se vyzářil ten největší bordel a pak by to šlo na ty hlavní kondíky? Asi klidně + a - zvlášt, aby se dala smotat zem s tou polaritou hezky do páru drátů. Potkalo by se to až na těch obřích kondíkach.
VA1000 - zosilnovac s vykonom >1kW - hranatybraska - 26. 3. 2025
jardag69 napsal:Wili, máš nějaký slušný ohmetr? Uměl bys pak změřit odpor mezi šroubem toho kondíku a nožičkou pojistky a pak to porovnat s odporem nožička-pojistka-nožička??? čistě ze zvědavosti, jestli má smysl letovat tam nějaké dráty pod hromadu cínu. I když to určitě neuškodilo.
Kolik má asi odpor pojistka plus přechodáky držáku.
Měřit metodou úbytku napětí při procházejícím proudu co zdroj dá se vám asi nechce? Že na to potřebujete miliohmmetr.
