Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - maxell - 26. 3. 2022
nozatucenunekupteto...
https://akce.najdislevu.cz/1995024-sada-nastrcnych-klicu.html
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - antonio - 29. 3. 2022
Udělal jsem útratu u Bučka. Podle webu se zdá, že přestali fungovat už v 90. letech, ale zdání klame.
![[Image: IMG-20220329-135706s.jpg]](https://i.postimg.cc/nskhbwft/IMG-20220329-135706s.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 29. 3. 2022
Radši Narex nežli Knipex?
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - antonio - 29. 3. 2022
Ty kleště jsem ani neplánoval kupovat, ale mám taiwanské Proskity, nejsou špatné, ale top taky ne, tak jsem je vzal. Každopádně umí i lepší kvalitu, třeba odizolovačky CP-3002D, ty mám rád.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Otas - 3. 4. 2022
Cizí "neštěstí" potěší
, dávám k lepšímu zkušenost:Včera jsem nasadil malé fullrange bedýnky (12 + 1,4") po překopání výhybek s novými drivery do akce. Doma vše makalo bez potíží několik týdnů. Lehce proženu před začátkem akce plným výkonem (cca 600W) a - jeden driver ztichl. Co s tím? Je to malé místo, kde hudba musí přijít jako první a odejít poslední, tahá se to přes uzounké uličky, cca 60ti posluchačů... Tak to museli přežít.
Nevim čím to bylo, ale na oslavě 50tin jeli od 17h do 5,15 h (a to se na sílu končilo), děsně taneční smečka
, ani písničky typu "čistírna na parket" nefungovaly, ti by snad tancovali i na internacionálu . Hodím pak mrzačku domů, rozeberu a pátrám. Driver (BMS 4555 fungl nový) naštěstí v pořádku. Klasická výhybka 3. řádu (C - L - C a odporový dělič před driverem) bez vizuálních známek něčeho zlého, ale po zkratu vstupu a výstupu prvního kondu to hrálo. Kondy tam jsou paralelně dva, jejich poškození mi připadlo divné. Tak jsem začal mít tušení a pátral po problému na plošáku. A hleďme, našel jsem jakýsi 4 mm dlouhý tenký drátek, přilepený mezi výstupem prvního kondu a zemí. Po jeho odstranění (zlehka nehtem) to již hrálo bezvadně. Ještě raději přezkouším zes (měl zatížený celý večer výstup paralelním kondem 1,8 uF
), ale je to QSC a prý to hrálo do poslední chvilky.Takže lajdák Otas si neprohlédl plošák před finální montáží, pak se divil a ohrozil si renomé
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 3. 4. 2022
Na 600W bych si plosnak netroufl. To bych asi daval dute nyty do textitu.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 3. 4. 2022
Stačí pocinovat desku.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - mechanik - 3. 4. 2022
jardag69, do 2 mesiacov ukážem dosku na 800W/2R :-D Ale bude to koncák. 105um, hádam to bude ok :-D
EDIT: Dnes sa mi podarilo napárovať uplne všetky tranzistory v koncáku od vstupu až po výstup. DC offset takmer bez emitorových degenerácií a bez tepelných väzieb 11-30mV :-) Teda pochopitelne bez serva alebo elytu v NFB.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Otas - 3. 4. 2022
Ta deska plošáku má samozřejmě své zásady, pokusím se je shrnout, bohužel jsem je nikde neviděl (i když ani moc nehledal), jsem samouk:
- Metoda minimalizace mezer v mědi (důvod: minimální impedance (ztráty) a rozvod tepla po ploše)
- Silové vedení k basáku po spoji co nejkratší (zem vstupu do výhybky a výstupu pro bas blízko sebe, cívka pro bas delšími vývody spojena blízko vstupu do výhybky a výstupu pro bas). Nedávat vývody do samotných rohů, použít dost cínu.
- Pozor na případné rezistory v sérii s kondenzátory u basů, jsou často dost zatížené.
- Cívky vzdáleny od sebe co nejvíce, popřípadě (nelze-li to) vzájemně otočeny o 90°
- Cívky pro basy (dolní propust) točeny z drátu alespoň 1,2 mm, pro výšky (horní propust) postačí 0,8 mm
- Spoje pod cívkami rozděleny na čtvrtiny s několikacentimetrovým nevodivým úsekem pod středem cívky, část těch čtvrtin není s ničím vodivě nespojena.
- Pro mechanické upevnění cívek používat plast.
- Odpory drátové speciály s minimální indukcí. U basů 20W paralelně několik kusů, u výšek postačí pro nízké hodnoty obvykle 1 - 2 kusy 20W (a to používám odporové děliče před driverem), ale například 68 ohmů paralelně k cívce ve výhybce 3. řádu postačí klidně na 10 W.
- Kondenzátory obdobně, používám Bennic z nabídky Prodance.
- Pro napojení používám fastony 6,3 mm
Nepochybně pro většinu zde zůčastněných to není vůbec nic nového, všechno z toho znají. To jen pro začátečníky a možnou diskusi. Možná budou některé věci sporné. Hifi nedělám, tady hovořím o profi s Rz 8 ohmů.
Výkony zesilovačů mám od 280 do 600 W RMS. Nesmíme zapomínat, že skutečný (obvyklý průměrný) výkon je podstatně nižší pro zvládnutí špiček v nahrávce. Drátové rezistory krátkodobě vydrží několikanásobek výkonu. Naopak proudy do basů mohou být podstatně vyšší, než je příslušné k Rz a výkonu zesu.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 3. 4. 2022
.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - bastl - 3. 4. 2022

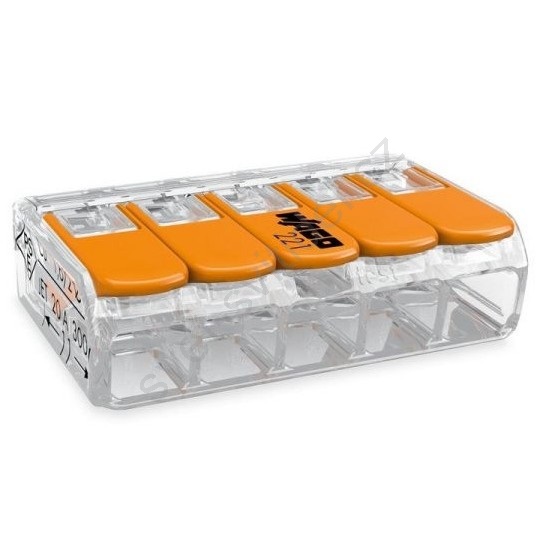

WAGO plus Mamut
![[Image: sm0008.jpg]](https://i.postimg.cc/kX5ZYD3s/sm0008.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 3. 4. 2022
Dokud nemotá cívky 2mm a více, tak to asi bude ok i s pocínovaným plošnakem. První vyhybku jsem dělal s lámací čokoládou na textitu.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Otas - 4. 4. 2022
Nějak se mi ekluje něco propojovat v bedně a nechávat součástky ve vzduchu při těch výkonech. I když vím, že EAW to tak dělalo
. Pokud bych "poklesl na duchu" a nevěřil plošnému spoji, pak ho posílím připájením drátů. Výhybka není tak jednoduchá, s plošákem ji mohu vyndat a opravit - upravit - viz popis projektu vč. plošáku (byl trochu upraven u vývodu výšek): https://www.audioweb.cz/showthread.php?tid=24327
A výhybky na plošáku vypadají vcelku proficky a i mile
a lépe se upravují; představ si, jak něco kutíš uvnitř bedny, kolem tlumící materiál...![[Image: IMG-1372.jpg]](https://i.postimg.cc/gnFm0DDG/IMG-1372.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - pzwak - 4. 4. 2022
Otas, koukám že se na bílé keramiky dá navíc dělat popisky fixem
Jinak souhlas, vypadá to hezky. Onehda jsem měřil indukčnost drátových 15W starých "zelených smaltových" Tesla odporů v porovnání s novějšími vrstvovými "cihláky" a shodli jsme se s Antoniem, že indukčnost drátových ve výhybce je naprosto nevýznamná... Bennic kostky jsou ok, ale už jsem měl nějakou levnou čínu, kde uvnitř v keramickém písku byl výkonově naprosto neadekvátní odpůrek (taky se při mnohem nižším než udávaném výkonu změnil v nevodič...), ještě bych možná někde vyhrabal fotky. Takže bacha, tady se asi šetřit nevyplatí
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 4. 4. 2022
Otas,
Asi jsme se nepochopili. Já jsem myslel stejnou desku z textitu, ale propojovat jinak. Ale to co máš na fotce je celkem běžná vyhybka, tam plosnak s medi staci. Ja cekal nejake monstrum na 600W, když jsem to poprve psal
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - antonio - 4. 4. 2022
jardag69, jestli správně počítám, tak 35um fólie o šířce 23 mm má stejnou plochu jako vývod běžné součástky, taková vrstva se ale ochlazuje nutně rychleji, takže zatížitelnost musí být dokonce větší. Jedinou nevýhodu vidím v pájení na dvou bodech... a lenost leptat, můj případ.
B&C to dělá taky úplně blbě: https://bcspeakers.com/en/products/crossovers
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - rvx73 - 4. 4. 2022
kdyby někoho zajímala historie Tesly Rožnov, tak tady jsem objevil zajímavou publikaci
https://www.ok2kkw.com/zzz/katalog-tesla-na-web.pdf
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - jardag69 - 4. 4. 2022
Prostě takhle nějak.
![[Image: crossover-4.jpg]](http://www.troelsgravesen.dk/SBA-10/crossover-4.jpg)
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - Benazi - 4. 4. 2022
![[Image: sta-en-soubor-4.jpg]](https://i.postimg.cc/fJnGVtdf/sta-en-soubor-4.jpg)
Dá se kouzlit, toto je zrovna k BW.
Čo ste dnes urobili, kúpili alebo čím ste si spravili radosť... - antonio - 4. 4. 2022
jardag69, to je tak, když to člověk s něčím přehání, už Tony Gee dopadl špatně... on Troels je určitě inspirativní, ale některé jeho počiny nechápu. Čekal bych, že po jeho nabytém know-how bude pilovat všechny věci do dokonalosti, spíš ale staví a staví... a v roce 22 postaví tohle? Proč?
Takže vexle, co jsi dal, je veliká a působí "ohromně" a je tam hodně kondů, ale má to proboha smysl? Není třeba fázové zkreslení těch filtrů tak velké, že i kdyby to bylo seskládáno 10x levněji, ten nepoměr by tam stále byl?
Krom toho takto přilepené součástky si nedovedu představit v bedně, která se transportuje, vystavuje slunku, vlhku... Na domácí žvýkání ok. Mimochodem když jsme u toho, kde se dá sehnat ta kontaktní lišta uprostřed?
