E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 15. 4. 2023
laco prosim ta, kam mam napojit ten sma pre 1k synchro?
inak ako mas dorobeny ten pekny zdroj k tomu, mas s tym pritomne nejake 50-100hz na spektre? ja pri pouziti adaptera tam stale cosi mam, ale je pravda ze tam z daleka nemam tak velku bateriu kondenzatorov ako ty. Jedina moznost zatial pre mna su baterky, na druhu stranu je rpavda ze pre meranie 1k mi moze byt 50hz jedno ale potom nevidim ciste 50-100hz spektrum DUT.
mam otazku k meraniu symetrikou
ak chcem merat plavajuci koncak (mostik bez zeme) a koncak nakrmim nesym plavajucim signalom z baterky. Ako a kam mam zapojit kable? Na vystupy zosilnovaca + a - symetriky cosmosu, ale kam dat pin 1 zeme. Na vstupny cinch kam davam generator?
Otazka na REW / artu
je to mozne niekde prepinat medzi externym a internym oscilatorom resp. dokaze sa rew prisposobit nosnej frekvencii automaticky pre dopocitavanie druhej harmonickej?
resp. preco ak v arte zvolim pri merani sin gen a meram externym tak nameram 0,00001 ale ak zvolim externy gen tak nameram 0,00003 chapem ze sa jedno o desynchro generatora od prenastavenej 1k v arte, ale ak zvolim external tak sa to meni dynemicky podla nosnej ktora ide dnu? REW robi toto automaticky vzdy a nemusim nic prepinat?
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 15. 4. 2023
V obou případech bych při měření s externím generátorem nechal ten vnitřní vypnutý, aby do toho nekecal ani náhodou.
Nejlíp, když zvenku pustíš 1 kHz a vnitřní generátor nastavíš na 1050 Hz a důkladně si osaháš, co to bude dělat. Sám nevím, nenapadlo mě měřit z externího generátoru se spuštěným vnitřním.
Synchronizace Viktorova oscilátoru byla dost probíraná na DIY Audio, ale to vlákno má 500 stránek...
Pro lepší pochopení si obvod lze představit jako aktivní filtr s vysokým Q, který může filtrovat signál z DAC.
Když se zvýší zisk nad hraniční hodnotu, tak se rozkmitá sám, nepotřebuje vnější signál z DAC a aby nešel do limitace, musí zasáhnout smyčka AVC.
No a to, co nazýváme synchronizací, je takový hybrid těchto dvou režimů, kdy to trochu filtruje signál z DAC, trochu kmitá samo a AVC drží úroveň.
Takže je jasné, že to bude dost duchařina a citlivé na nastavení jak vstupního signálu, tak i míry zpětné vazby. Hlavně musí být synchronizační kmitočet co nejblíž tomu, na který je naladěný ten filtr. Ale když se zadaří, zabrání to plavání kmitočtu s časem a to je pro správné FFT měření dost důležitá podmínka. Nesmí nikoho naštvat, že potom bude THD malinko horší, protože harmonické se nebudou schovávat do vedlejších binů.
Kdybych to zkoušel, tak si dám první kanál škopku (synchro) na signál z DAC-u a druhý dám na výstup oscilátoru a budu dlouho koukat, jestli ta synchronizace nevypadává, to by byl ten nejhorší případ.
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 15. 4. 2023
Ešte som "poladil" zostavu a pridávam meranie s vlastným pasívnym notch filtrom zapojeným do Cosmos APU na vstup LNA s gain 34 dB a výstupom na Cosmos ADC.
Celé som to musel dať do veľkého nerezového hrnca s pokrievkou a pripojiť na GND (nerobím si srandu) - zmizli 50 Hz aj s násobkami.

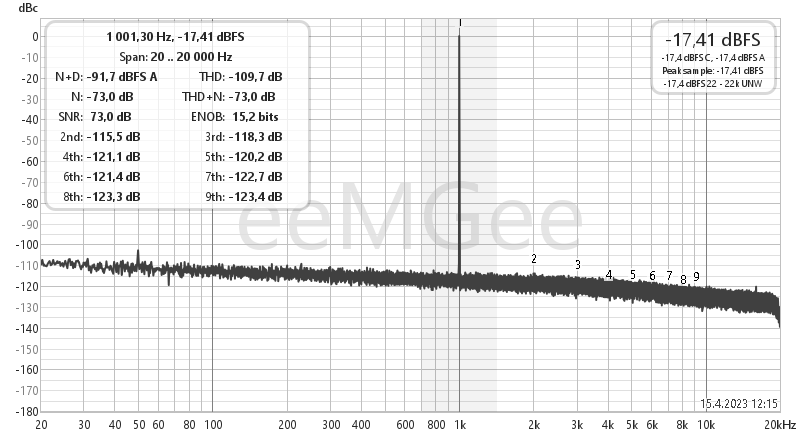

Meranie bez SW kompenzácie útlmu notch filtra (má cca 52 dB):
![[Image: vic-pass-notch.png]](https://i.postimg.cc/m2ZJh2t4/vic-pass-notch.png)

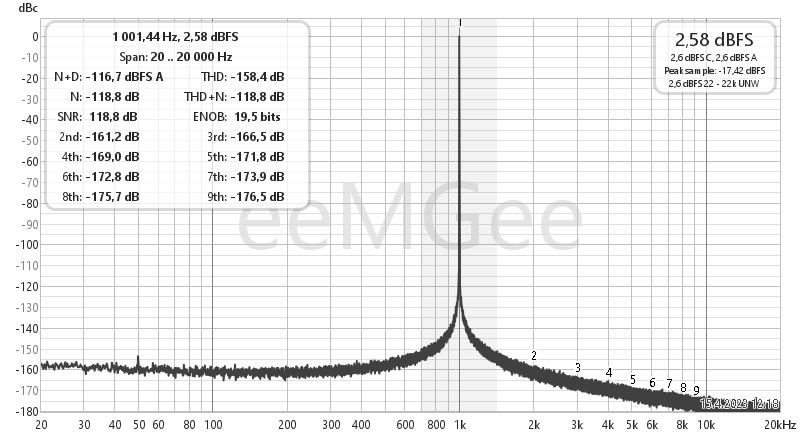

a so SW kompenzáciou filtra:
![[Image: vic-pass-notch-comp.png]](https://i.postimg.cc/gkM5hFZZ/vic-pass-notch-comp.png)
Nateraz už končím
Martin
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 15. 4. 2023
Výborně ! Takhle to má být, včetně toho hrnce.
E1DA Cosmos ADC - špičkový převodník pro měření - TomasT - 15. 4. 2023
eeMGee neuveritelne, moc diky za ty obrazky. Hrnec mne odrovnal. Vidim ze tady uz prestava sranda a vliv ma naprosto vse.
E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 15. 4. 2023
eeMGee napsal:Celé som to musel dať do veľkého nerezového hrnca s pokrievkou a pripojiť na GND
toto je top!!!
ale mas pravdu, tiez som vcera vecer uvazoval ako sa dostat na urovne pod 170dB a to ^^ je asi jedina cesta
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 15. 4. 2023
Tak a teď udělat dva oscilátory na 19 a 20 kHz :o)
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 15. 4. 2023
Vím, že se už roky trapně opakuju, ale nedá mi to. Máme dva kanály, levý a pravý. Jedním generovat 19k, druhým 20k, za každý dát pro jistotu jednoduchý filtr, sečíst dvouma odporama a máš svoje oblíbené IMD jako když vyšije. Blbý je, že REW neumí ovládat nezávisle dva výstupy, muselo by se to udělat jiným programem, nebo obyčejným přehráváním předem vygenerovaného souboru.
A když už ses tu objevil, jak bys řešil buffer, který nakrmí Cosmos v mono režimu (vstupní impedance 300 Ohm) s minimálním zkreslením ?
Uměl bys třeba odladit kompenzace pro kompozitní buffer ze dvou operáků za sebou, aby to na 1 kHz mělo zisk 180 db a přitom se to nerozkmitalo ?
Na vstup některý z moderních OPA a na výstup AD825, kterej je rychlej a umí dát výstupní proud minimálně 50 mA.
Jenom ty kompenzace jsou problém. Něco se řešilo tady:
https://www.diyaudio.com/community/threads/composite-amplifiers.197384/
Podrobně je to rozebrané tady:
https://convexoptimization.com/TOOLS/groner.pdf
A tady toho Gronera rozpitvávaj na DIY Audio
https://www.diyaudio.com/community/threads/samuel-groners-super-opamp.337866/
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 15. 4. 2023
Čistý oscilátory z důvodu, aby jsi mohl ověřit ty DACy, že negenerujou ty chyby, co tam jsou
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 15. 4. 2023
Mistránci a co takhle aspoň udělat prozačátek pořádně a s pořádným low noise napájením a lepším operákem než je lm4562 na ty lotyšský oscilátory aspoň?
Když už tu honíte teoretický nesmysly s ciframa -170dB apod hmm? dual oscík ccif je první smysluplnej nápad tady. Akorát nevim nevim ty rejekčáky by asi byly přísnost,možná leda nějak "eloxovaný" dvoukanál L+R každej se svým bufrem pak nějak do jednoho.. vysoký Q v pasivu bez cívek ale 100% nepude. Ale smíchání se signálem z generu v protifázi by mohlo fachat líp než nějaký filtry ne?
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 15. 4. 2023
Tak se zdá, že v teoretické rovině jsme došli poměrně daleko.
Teď budu muset počkat, až dorazí Cosmos a začít pomalu opatrně s praxí.
Asi budou nějaké časové prodlevy na různá pomocná udělátka, kabely nebo i filtry.
E1DA Cosmos ADC - špičkový převodník pro měření - dhaman - 16. 4. 2023

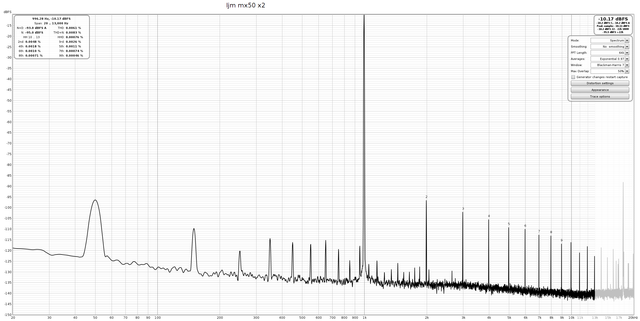

Lidicky asi zaciatocnicka otazka. Ked meriate THD nejakeho koncaku mimo krabicu. Je potrebne uzemnit provizorny chladic ? Alebo moze byt v lufte ?

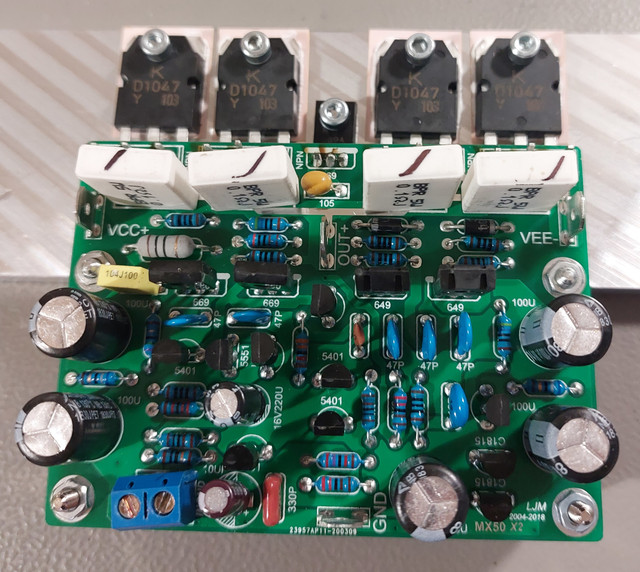

Mam na stole cinsky modul LJM MX50 X2
![[Image: ljm-mx50-x2-pcb.jpg]](https://i.ibb.co/jZCTTDY/ljm-mx50-x2-pcb.jpg)
![[Image: ljm-mx50-x2.png]](https://i.ibb.co/G2YLgwC/ljm-mx50-x2.png)

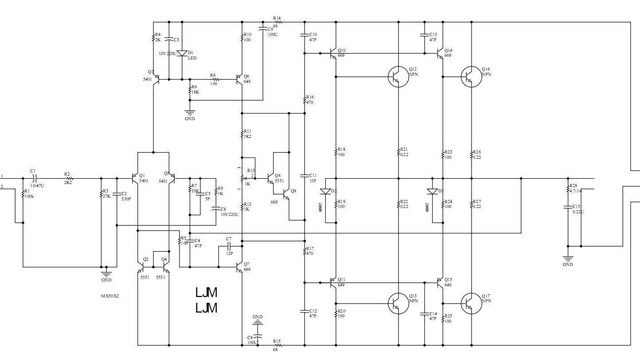

![[Image: ljm-mx50-x2-scheme.jpg]](https://i.ibb.co/3TTF6XG/ljm-mx50-x2-scheme.jpg)
E1DA Cosmos ADC - špičkový převodník pro měření - Wili - 16. 4. 2023
vsetko musi mat referenciu + este idealne zosilnovac cely do krabicky, potom ti vyrazne klesne ta 50hz zlozka. Na druhu harmonicku to ma podla mna nulovy alebo minimalny vplyv.
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 16. 4. 2023
Já sem asi úplně slepej, ale nikde na té desce nevidím trimr na nastavení klidového proudu. Ten je nastavenej jak ? Na tom to zkreslení dost hodně záleží...
E1DA Cosmos ADC - špičkový převodník pro měření - dhaman - 16. 4. 2023
Mas pravdu elox. Som si nevsimol asi cinan na ebay drbol schemu bohvie od coho
E1DA Cosmos ADC - špičkový převodník pro měření - danhard - 16. 4. 2023
Elox, tak to jsi slepej.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 16. 4. 2023
R12-13 najít na desce a rozumím tomu tak, že na pozici trimr - nastavíš - odečteš hodnotu a dáš pevnou nejbližší hodnotu z řady pak.. snímací trand tam je a ty harmoniky jsou typický béčko vocas...
E1DA Cosmos ADC - špičkový převodník pro měření - Elox - 16. 4. 2023
No jasně, takže kliďák je podseknutej, aby se to neupeklo. Číňana nenapadlo, že by tomu někdo někdy měřil zkreslení.
Není to kdovíjakej zázrak, ale po nastavení klidovýho proudu by to mohlo vypadat krapet líp.
Ale opatrně, místo předepsaných, rozumných, obvyklých emitorových odporů 0,22 Ohm je tam osazení 0,1 Ohm. To už by taky mohlo ulítnout dopryč.
E1DA Cosmos ADC - špičkový převodník pro měření - dawsoo - 16. 4. 2023
15-20mA na trand postačí
E1DA Cosmos ADC - špičkový převodník pro měření - eeMGee - 17. 4. 2023

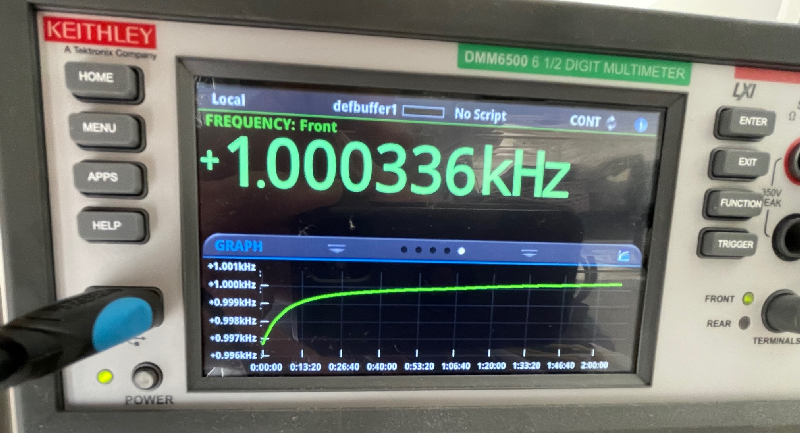

Ešte jeden obrázok ku pôvodnej téme, a síce zmena frekvencie Viktorovho oscilátora v čase (cca 2h):
![[Image: Victor-drift.png]](https://i.postimg.cc/pLT2F9R8/Victor-drift.png)
M.
