Re: SB by domi

měl jsem zapůjčené zdejší Vismaxy, ke srovnání jsem měl 2-pásma s WG, teoreticky měly mít Vismaxy jasně navrch (3p vs. 2p, cenově Visaton vs. SB), ale díky řízené směrovosti byl zvuk "prostorovější", čitelnější... ale co člověk, to jiný názor, každý vnímá zvuk jinak

Re: SB by domi

Domi napsal:

antonio : rezistor ku kondenzatoru pouzity je. Snazil som sa ist nizsie ale nevedel som koretne spojit fazu aby bola fr spravna a zase naopak.

- překrytí středu a výšky se snaž udělat pozvolněji

: co tym myslis?

Lepší by bylo dát sem data pro simulaci, jestli s tím chceš pomoct.

(upravil BV 17. 6. 2022 19:56)

Re: SB by domi

Z obrázkov v prvom príspevku je vidieť, že smerovosť (DI) s kmitočtom výrazne rastie, čo je dané (špatnou) geometriou toho zvukovodu, ktorý sa začína ( nevhodne) uplatňovať až na vyšších kmitočtoch, nemá konštantú smerovosť. Pokles o viac ako 20dB na 60 st.mimo osi na 10kHz je príliš..Preto som sa pýtal, na čo je ten zvukovod dobrý..

(upravil mechanik 17. 6. 2022 21:46)

Re: SB by domi

Domi napsal:

O zosilnovaci som nepovedal ani zmienku. A na jeho citlivost az taky nepotrebuje. Na hifi pocuvanie. Nebavime sa o PA.

To je velmi zlý pohlad na vec a vidieť že si to v praxi ešte neskúšal. Stačí si zájsť na výstavu kde bednu 12" pohánané lampami alebo malým výkonom. Je to zahuhlané a bez dynamiky.

"slonie ucho" že to takmer vôbec nemá väčší magnet a už vôbec nie väčšiu cievku oproti 10" modelom. Má to hlavne väčšiu membránu. Vyžaduje to obrovský objem. Takže máš doma obrovskú bednu. Jediný prínos je vyššia citlivosť ktorú ti ale velmi netreba. Tiež nižšie THD dole ale to dnes už nie je problém ani s malými reproduktormi od dobrých výrobcov. Väčší zmysel dáva 2x 10".

Ten koš nie je ironia a je fakt hrozne široký. Mám od SB dva modely basákov a je hrozne na prd keď by si mohol mať s iným výrobcom elegantnejšiu a užšiu bednu o 2,5cm ale SB tam dá tak sprostý okraj koša.

Keď to postavíš ako plánuješ vrátane názoru že silný koncák netreba a raz vedla toho niekto postaví úzky elegantný stlp s 2x8" v 60l s 400W koncákom tak budeš sklamaný že to tej tvojej bedni v dynamike aj hlbke môže kludne "natrhnúť prdel". Ja už som to videl...

(upravil Wili 18. 6. 2022 9:11)

Re: SB by domi

mechanik napsal:

a raz vedla toho niekto postaví úzky elegantný stlp s 2x8" v 60l s 400W koncákom tak budeš sklamaný že to tej tvojej bedni v dynamike aj hlbke môže kludne "natrhnúť prdel". Ja už som to videl...

Aj ja smile u seba doma. Mini stlpy s 2x5” natrhli prdel mojim poloprofi s 12” takym stylom ze som ich predal smile ale ako pises je to o vykone takze VELMI zalezi pri akej hlasitosti sa pocuva

Re: SB by domi

Nie je to ani tak o menovitom výkone, ako o vlastnostiach ako DF (kontrola back EMF), schopnosť pracovať do nižších a "reaktívnych" záťaží bez prúdovej limitácie alebo záberu prúdovej poistky (krátkodobo aj do 2ohm).

(upravil 18. 6. 2022 12:24)

Re: SB by domi

BV napsal:

Z obrázkov v prvom príspevku je vidieť, že smerovosť (DI) s kmitočtom výrazne rastie, čo je dané (špatnou) geometriou toho zvukovodu, ktorý sa začína ( nevhodne) uplatňovať až na vyšších kmitočtoch, nemá konštantú smerovosť. Pokles o viac ako 20dB na 60 st.mimo osi na 10kHz je príliš..Preto som sa pýtal, na čo je ten zvukovod dobrý..

BV : Ano s tymto suhlasím. Ale najprv som vyfrezoval skusobny zvukovod a nasledne pokracoval dalej. Nie je to nastrel nejakych ciarok geometrii zvukovodu. Zaciatok je skoro na nula stupnov (tam je chyba). Par stupnov dat dole uz bude teraz problem kedze predne celo nie je demontovatelne. Ale zase to nie je take hrozne a ako som uz spominal vela ludi chce trochu viac na vyskach. Pre mna je to uz dost. Tak som prisposobil vykovu charakteristiku. Bezne po posluchu v neupravenej obyvacke som to musel zdihat este hore. Tieto merania boli robene vonku na zahrade s vyskou cca 2,5m takze za korektne ich povazujem. A zvysok aj tak treba upravit v danej miestnosti. Nie kazdy chce absorbery + nejake pohlcovacie prvky na stenu. Vies ze v neupravenej miestnosti ti to na basoch prida a potom sa javia vysky zatlmene. Vysku nedam do roviny s celom. To bude zase faza skor ( ten isty problem). Ako som uz pisal, aby faza sedela uplne rovno je rozdiel medzi stredom a vyskou max 14mm.
Mechanik : sorry ale tieto ozruty sa mi pacia viac ako uzke stlpy

A tym ze reproduktory su tak hlboke a BR je dost daleko od steny tak tie basy niesu tak ovplyvnene miestnostou ako ked das BR do zadu a sposobi to z malych repro waw efekt na spodkoch. Mam aj take. Je to obrovsky rozdiel. Ale skutocnost je ze spodky potom spravi miestnost.

(upravil BV 18. 6. 2022 12:32)

Re: SB by domi

Však sa obráť na Mabata a povedz mu, načo ten zvukovod potrebuješ, vygeneruje ti dáta pre 3D tlačiareň a zvukovod sa bude dať osadiť do čela boxu ako reproduktor. Príklad z jeho stránky
https://at-horns.eu/img/ST260B-thumb.jpg
Alebo si stiahni  ten jeho program a hraj sa . Robiť to pokusom a omylom je dosť drahé a časovo náročné..

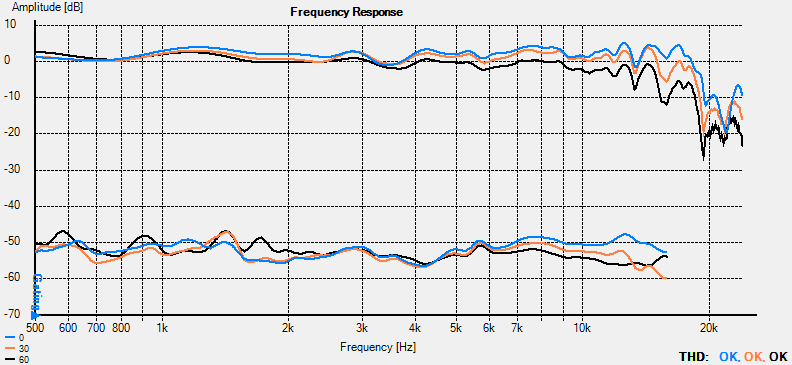

A ak ťa naozaj zaujíma "sreklenie" toho dvojpásma, tak je to na obrázku. ALe je to dané skreslením mikrofónu (MBC-550).
https://i.postimg.cc/YS4d6CNF/SPL-THD.png

(upravil 18. 6. 2022 12:55)

Re: SB by domi

To si spravim aj ja. Ved som siel cez jeho postupy. Chcel som aby bol sucastou predneho cela zvukovod. Ale je mozne ze to budem musit takto spravit

Takto to vyzera u na v obyvacke. Merenie 80cm a potom posluchove miesto.
https://i.postimg.cc/BPxsyKd5/80cm-posluchove-miesto.png


Posluchove miesto cez 3,5m od repro

(upravil Domi 19. 6. 2022 15:42)

Re: SB by domi

Skreslenie. Merane v miestnosti cize od tych 400Hz nebrat v uvahu
https://i.postimg.cc/XrNR34L9/skreslnie.png
Staci? stale ladim reproduktory aby mali co najmensie skrelsenie. Tam kde zacina stupat tak tam to delim. Respektive pred nim

Druha,tretia atd len nizsie. Ziaden peak pri vyssich harmonickych.


BV : hod sem ty fazy na delicke. Kedze ja mam celo v sklone tak to nebude rovnejsie. Mimo delicky to bude utekat.


A este ak mas tak celkovy vyzarovaci vykon. Podla toho co vidim bude stupat hore.

Re: SB by domi

Antonio : Tak tu je subor s meranim z holmu a este impedancie + baffle diraction
https://drive.google.com/drive/folders/ … sp=sharing
https://drive.google.com/drive/folders/ … sp=sharing

Re: SB by domi

Domi, jsi si jistý, že máš správně spojení nf+ff+bs u basáku? Nějak se mi to nezdá a nečekal bych dole takový hrb. Výška by mohla mít klidně 6dB filtr, převýšení nahoře bych řešil nějakým tlumením před kalotou, otázka jestli to nebude spíš ku škodě kvůli vyšší směrovosti.

(upravil Domi 24. 6. 2022 15:23)

Re: SB by domi

antonio:

Hodil som tam aj cisty br, nearfield basaku. Mozes skusit ale spajal som to asi na 10 az 20hz a farfield mi sedel pekne. Este som za br dal tlmenie kvoli rezonancii. Tak to nieco stiahlo. Vysku by som nedelil viac ako 1,5. Tm uz stupa skreslenie. Ten vrch by siel zatlmit mozno aj cievkoou do serie na konci

Br mi vychadzal na napojenie nf na -13,5db

(upravil Mručík Džungarský 25. 6. 2022 23:36)

Re: SB by domi

Zkusil jsem narychlo simulaci podle Domiho souborů, moc bych ocenil, kdybyste mi kluci napsali, co jsem udělal blbě. Fázové navázání bas/střed se mi moc nelíbí, ale lépe mi to nějak nešlo.

https://i.postimg.cc/MHhvk6wv/Domi-pokus-MD.png
https://i.postimg.cc/MHhvk6wv/Domi-pokus-MD.png

(upravil Domi 27. 6. 2022 23:26)

Re: SB by domi

Ako mas na spodku paralelne 200uF tak daj pred neho do serie rezistor. Nevyslo ti to zle ale bolo by to moc prebasovane. A zbytocne si asi stiaol spodok na ukor citlivosti. Aj ked vyonova charakteristika vyzera dobre. Kolko davate vykonovu smerom dole? Pokial viem malo by to byt cca 6 az 8dB.

Este ich pojdem otestovat do nezatlmenej miestnosti a mierne zatlmenej. Aj ked suhlasim  s BV ze ta smerovost na konci nie je idealna.

Wili napsal:
mechanik napsal:

a raz vedla toho niekto postaví úzky elegantný stlp s 2x8" v 60l s 400W koncákom tak budeš sklamaný že to tej tvojej bedni v dynamike aj hlbke môže kludne "natrhnúť prdel". Ja už som to videl...

Aj ja smile u seba doma. Mini stlpy s 2x5” natrhli prdel mojim poloprofi s 12” takym stylom ze som ich predal smile ale ako pises je to o vykone takze VELMI zalezi pri akej hlasitosti sa pocuva

Ano to mas pravdu. Ale ako si uz povedal : ked tomu vyhulis tak tie 2x5 pojdu vyletiet z kosa. Nehovoriac potom o tom skresleni pri takej vychylke membrany. Len aby ti eskoncil jeden v hlave big_smile sorry

(upravil Domi 26. 7. 2022 8:54)

Re: SB by domi

https://i.postimg.cc/Bn2K8cdW/SBMonster.jpg
Skúšal som aj posúvanie stredného reproduktoru čo nebolo zlé ale takto to vyzerá lepšie. Ten hrb na cca 53Hz som urobil skrátením Br. Prosto mi to tam chýbalo. Uvidíme pri pokuse tejto výhybky. S Br a tlmením sa dá stále hrať. Posluch pri 20 až 30 stupňov natočenia. RLC na 15kHz-20kHz stiahne impedanciu na 4ohm, čo sa mi vidí už oveľa lepšie a následne stúpa nahor (už ďalej neklesá).

(upravil Domi 31. 7. 2022 13:31)

Re: SB by domi

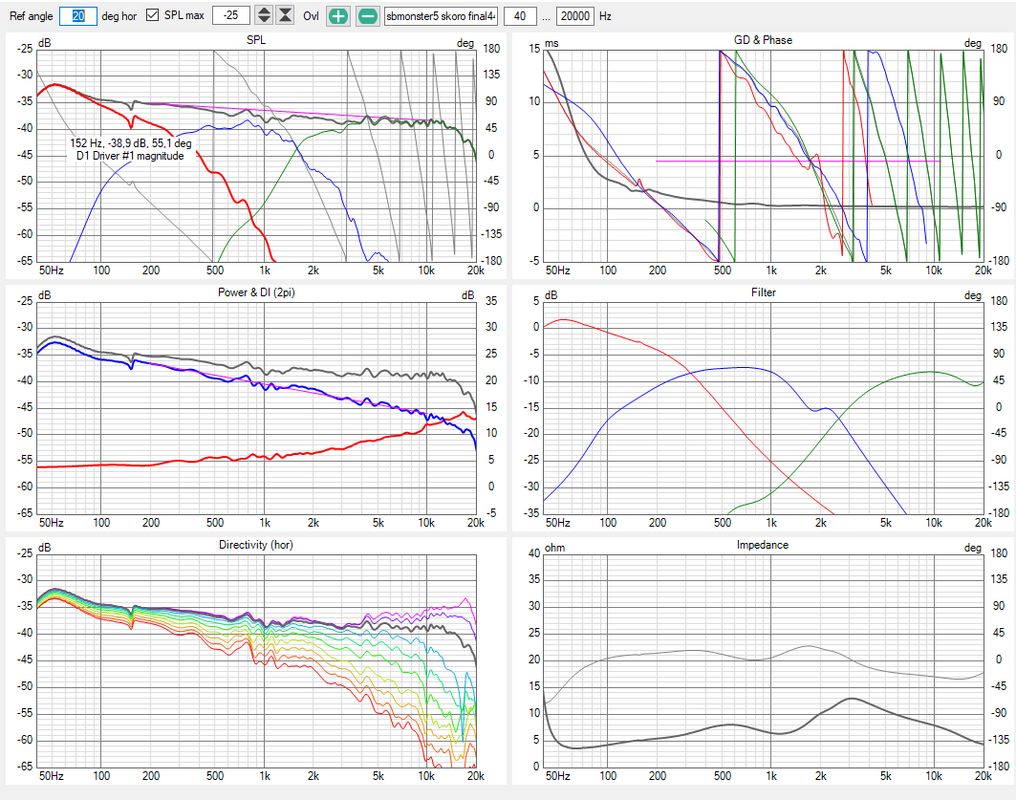

https://i.postimg.cc/Y9gMrR83/SB-MONSTER.png

https://i.postimg.cc/Kz5PpRHD/SB-MONSTER-Mid-invert.png
