Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

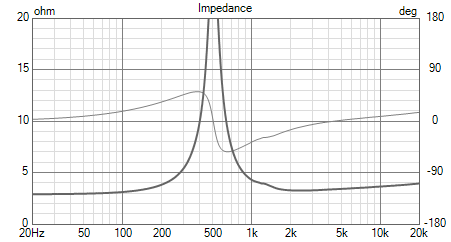

Od jirkaz64 jsem na přeměření dostal výšky Peerless XT25TG30, sám mám Scan-Speak R2604/832000, takže mě zajímalo srovnání.

https://i.postimg.cc/XpqhM4HK/DSC03482s.jpg https://i.postimg.cc/jL11tmmp/DSC03476s.jpg https://i.postimg.cc/1V5d3Q9Q/DSC03473s.jpg


Z dálky působí stejně, ale při bližším pohledu se liší prakticky ve všem, snad až na membránu, ta jediná se mi zdá totožná. Odlišný zadní pólák magnetu bije do očí nejvíc, jiné jsou i fastony a v detailech se liší zadní plastový kryt, přední kryt a použité šrouby, phase-plug a v případě XT25 je skrz membránu zřetelně vidět centrovací plastový pavouk, ten má R2604 taky, ale menší. Mezi magnetem a předním krytem má XT25 po obvodu silikon navíc.

Frekv. charakteristika v ose je srovnatelná v tol. +/- 0,6 dB v pásmu cca 1-15 kHz. Citlivost nahoře mimo osu rychle padá - ring radiatory směrují ve svém principu. XT25 je v rezonanci mechanicky míň tlumený (vyšší Qms), na nejvyšších kmitočtech má asi +1 dB. Zkreslení se liší minimálně, ale podobně jako na dibirama je asi pravidlem, že u XT25 je 2. harmonická pod 5 kHz trochu vyšší. 2. harmonická celkově dominuje a přestože je rezonanční kmitočet nízko, rozumné dělení se nabízí kolem 3 kHz.

Bezpečně zaměnitelné kusy. Měřil jsem pouze tyto dva.

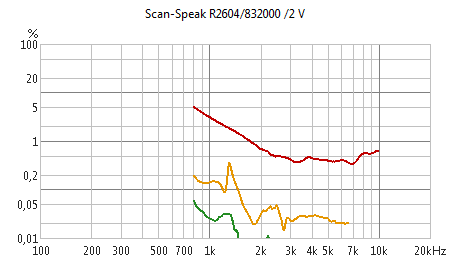

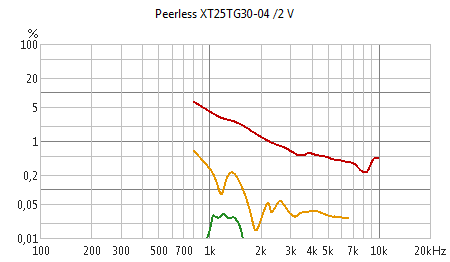

https://i.postimg.cc/q7snSgZ1/Scan-Speak-R2604-832000.gif https://i.postimg.cc/Xqmpp0zZ/Peerless-XT25-TG30-04.gif
https://i.postimg.cc/qvR33tY6/shot002.png https://i.postimg.cc/6p2QKCgc/shot002.png

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal Elox

  • Elox
  • člen | offline
  • Reg.: 19. 9. 2014
  • Přísp.: 603

Re: Tonyho měření

A samotná frekvenční charakteristika do 20 kHz vypadá jak ? Myslím graf.

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Mrkni na dibiramu v linku, já to nemám zapuštěné. Všimni si směrových charakteristik, ring radiatory z principu víc směrují.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Pro porovnání SEAS 25TAC/D z roku 2000 a 27TAC/GB.

https://i.postimg.cc/jL95mHRY/DSC03586s.jpg https://i.postimg.cc/LqFs6mqy/DSC03592s.jpg


25 provozuju dlouhou dobu ve svých 3p, umí detaily a bedny na sebe není třeba natáčet = dobré směrovky. 27 nemám zatím naposlouchaný; má netypicky titanový nosič cívky, zkratovací měděný prstenec a podle měření si se zatížením drží dobré zkreslení, směrovky jsou lepší než současné AL SEASy s mřížkou, navíc čelo je ze silnějšího plastu a taky kontakty na fastony jsou betelnější než obvykle. Prodávají se v páru.

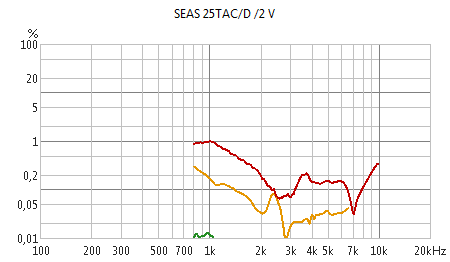

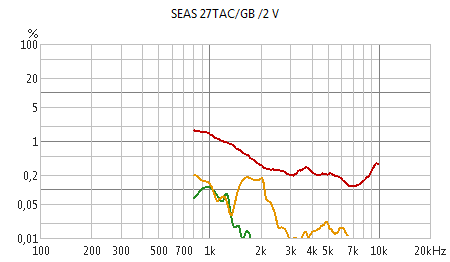

https://i.postimg.cc/gjry5MHH/SEAS-25-TAC-D.gif https://i.postimg.cc/jjKHKqh5/SEAS-27-TAC-GB.gif

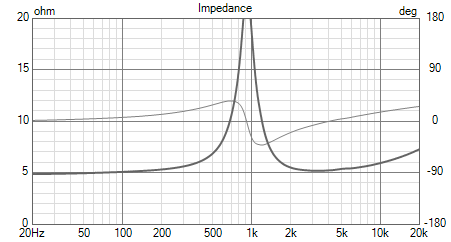

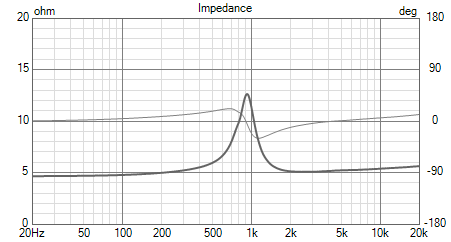

https://i.postimg.cc/63H9mVcj/shot002.png https://i.postimg.cc/T24dj9ph/shot002.png

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 2. 3. 2024 12:07)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

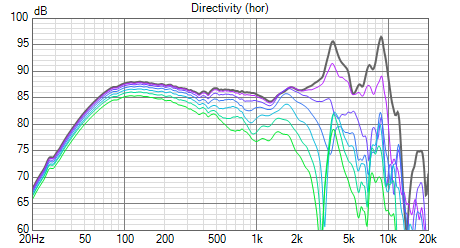

Sica 6,5H1,5CP
Qms=4,24; Qes=0,59; Qts=0,518; fs=49,9 Hz; Mms=14,7 g; Cms=0,692 mm/N; Rms=1,09 kg/s
Dd=124 mm; Sd=120,76 cm^2; Vas=14,33 l; Re=6,09 Ohm; Bl=6,9 N/A; Rme=7,81 kg/s
SPL=86,68 dB/W/m; Hc=15 mm; Hg=6 mm; Xmax=4,5 mm; Pe=120 W; Le=0,32 mH

https://i.postimg.cc/R0syTHjv/shot001.png https://i.postimg.cc/q7PX0BK8/shot002.png
https://i.postimg.cc/jnRyFBFW/DSC03528s.jpg https://i.postimg.cc/nM14DcXq/DSC03529s.jpg https://i.postimg.cc/CRj6TxXx/DSC03542s.jpg

Papírová membrána se zahnutým okrajem u gumovým závěsem řešeným měkkou dvojvlnkou. Celkově kvalitní provedení. Al koš, perforovaný nosič cívky, motor má měděný prstenec (snižuje liché harmonické na vyšších středech a výš). Kvůli průměru cívky a standardní velikosti magnetu je sycení v mezeře nižší, takže do bassreflexu už není tak vhodný. Kónus je poměrně mělký (na fotce srovnání s Peerless HDS řadou). Netypický pokles citlivosti směrem k 400 Hz částečně kompenzuje bafflestep a nevyžaduje tak vyšší hodnotu tlumivky filtru; rezonance na 3,8 kHz se vybízí k RLC. Nezapuštěno.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal jardag69

  • Reg.: 9. 4. 2014
  • Přísp.: 1,802

Re: Tonyho měření

Těch 120W to je nějaký pulz pár milisekund nebo jak dlouho to vydrží?

Odpověď zaslal check

  • Horní Počernice
  • Reg.: 14. 4. 2007
  • Přísp.: 2,906

Re: Tonyho měření

Do bassreflexu by to použít šlo, Qčka jsou posunutý protože to má tvrdou středičku a závěs.
Pokles na 400 Hz je zpusobený indukčností cívky. Ten motor není úplně top.
Spíš by mě vadila ta rezonující membrána.

Web

Odpověď zaslal jozy (upravil jozy 5. 4. 2023 12:33)

  • jozy
  • člen | offline
  • Reg.: 5. 6. 2008
  • Přísp.: 176

Re: Tonyho měření

Tak na mojom kuse vysli TS podobne, urcite som mal Qts pod 0.5, ale nie velmi. Mam to normalne v br  a nepozorujem nejke problemy. Co je dost ine na mojich kusoch je, ze ja tam na 3.8kHz nemam taky neduch, az ten vyssi na cca 8kHz. Moje su cca 4-5 rokov stare, este za nieco malo cez 40e/kus. Cize sa okrem ceny nieco zmenilo vo vyrobe, pripadne tam mam chybu v merani?

https://www.audioweb.cz/viewtopic.php?p … 02#p396102

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

jardag69, podle AES2-1984 smile


check, jedná se o vcelku rozehraný kus, gumový závěs je měkký, omezující je tady středění a nezdá se, že se mu bude chtít až na datasheetových 45 Hz, i tak by to ale byla malá změna:

https://i.postimg.cc/7Ctr2q1B/Sica-6-5-H1-5-CP-new3-fs-45-Hz.png

Indukčnost je veliká, to je pravda. Na několikabodovém nf měření je vidět problém s pevností kónusu - možná to způsobuje kombinace malého "ogive" vrchlíku a slabší stěny membrány kolem středu, protože podobný typ s velkým vrchlíkem a bez mědi se tak nechová, viz 6,5H1,5CP vs 6H1,5CP.


jozy, výrobci mívají v datasheetech nebo na webu "subject to change", takže je možné, že nějaká změna proběhla. Já měřil dva kusy, oba měří stejně. Třeba zrovna 6H1,5CP se dělaly jednou s PP vrchlíkem, pak s papírovým.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 2. 3. 2024 12:09)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

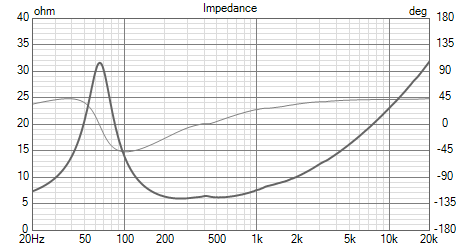

Sica 6F1,5CP
Qms=2,35; Qes=0,44; Qts=0,371; fs=63,8 Hz; Mms=12 g; Cms=0,519 mm/N; Rms=2,05 kg/s
Dd=124 mm; Sd=120,76 cm^2; Vas=10,74 l; Re=5,01 Ohm; Bl=7,4 N/A; Rme=10,93 kg/s
SPL=89,9 dB/W/m; Hc=11 mm; Hg=6 mm; Xmax=2,5 mm; Pe=80 W; Le=0,51 mH

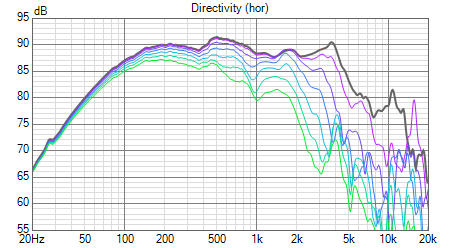

https://i.postimg.cc/KzqVJ2TC/shot001.png https://i.postimg.cc/C5R22QH5/shot002.png
https://i.postimg.cc/4nmkLpTk/DSC03551s.jpg https://i.postimg.cc/hJSN9d0Y/DSC03552s.jpg https://i.postimg.cc/Hj12h7Kv/DSC03569s.jpg

Papírová membrána se zahnutým okrajem a gumovým závěsem řešeným dvojvlnkou; je tužší než u 6,5H1,5CP. Celkově kvalitní provedení. Al koš, perforovaný nosič cívky; středicí membrána i kónus se zdá být totožný. Díky Al nosiči cívky a rostoucímu charakteru impedance není horní pásmo zvýrazněné, stačí jednoduchý 12dB filtr. Parametrově vhodný do menšího bassreflexu. Nezapuštěno.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal jardag69 (upravil antonio 9. 8. 2023 20:26)

  • Reg.: 9. 4. 2014
  • Přísp.: 1,802

Re: Tonyho měření

Jak je možné, že jde ARX 364 tak vysoko? Dost výškáčů by s tím mělo problém.
A to graf končí na 20kHz a bůh ví, kam to až pokračuje.

https://www.audioweb.cz/viewtopic.php?p … 69#p344669

Odpověď zaslal antonio

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Tak ten systém je lehký a membrána v té oblasti rezonuje, tvar kužele to asi pak jen zesiluje, něco jako horna. TI100 to samé. A pak do cívky teče stále dost proudu, protože impedance je srovnaná vlivem mědi v mezeře.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 2. 3. 2024 12:08)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

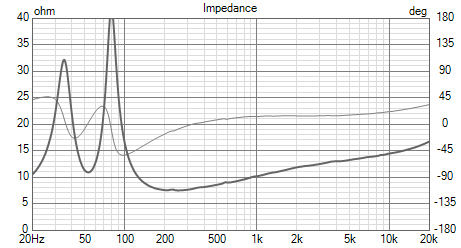

Sica 5,5H1,5CP
Qms=5,82; Qes=0,47; Qts=0,435; fs=52,4 Hz; Mms=11,8 g; Cms=0,782 mm/N; Rms=0,67 kg/s
Dd=100 mm; Sd=78,54 cm^2; Vas=6,85 l; Re=6,26 Ohm; Bl=7,19 N/A; Rme=8,27 kg/s
SPL=85,1 dB/W/m; Hc=15 mm; Hg=6 mm; Xmax=4,5 mm; Pe=120 W; Le=0,38 mH

https://i.postimg.cc/TPkj2kGW/5-5-H1-5-CP-f.png https://i.postimg.cc/ZKk8qvkj/5-5-H1-5-CP-i.png
https://i.postimg.cc/fkRyvDW3/DSC03901s.jpg

Měřeno v boxu Uniboxů - čelo 210 x 340 mm.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 1. 3. 2024 13:18)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Monacor SPH-174KE
Qms=3,57; Qes=0,99; Qts=0,775; fs=50,9 Hz; Mms=14 g; Cms=0,698 mm/N; Rms=1,25 kg/s
Dd=129 mm; Sd=130,7 cm^2; Vas=16,94 l; Re=6,43 Ohm; Bl=5,39 N/A; Rme=4,52 kg/s
SPL=85,42 dB/W/m; Hc=10 mm; Hg=4 mm; Xmax=3 mm; Pe=50 W; Le=0,39 mH

https://i.postimg.cc/8cYR2Gv3/shot001.png https://i.postimg.cc/L6gvqN4B/shot002.png

Aramidová membrána s měkkým gumovým závěsem, plechový koš. Jednoduchá práce s výhybkou a nebýt tvrdého plastového vrchlíku, hladší průběh nahoře. Zde projekt UMD365 od TLU. Pro bassreflex bych lepil přídavný magnet - Qts klesne o cca 20 % a zmenší se tak hrb pod 100 Hz, citlivost se zvedne o cca 1 dB. Nezapuštěno.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 2. 3. 2024 12:11)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Celestion FTX0617

Qms=8,18; Qes=1,2; Qts=1,046; fs=119,6 Hz; Re=5,97 Ohm; Le=0,29 mH

https://i.postimg.cc/SKHyN4Ym/FTX0617b.png https://i.postimg.cc/XJFnrP9d/FTX0617bi.png
https://i.postimg.cc/QdtsQCpX/FTX0617h.png https://i.postimg.cc/RhL9Rns0/FTX0617hi.png

Starší měření, nezapuštěno, neměřeno při 1 W.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 2. 3. 2024 12:11)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

Celestion FTX0820

Qms=7,28; Qes=0,42; Qts=0,397; fs=87 Hz; Re=6,65 Ohm; Le=0,63 mH

https://i.postimg.cc/y8bKvKP0/FTX0820b.png https://i.postimg.cc/9XdWVvmj/FTX0820bi.png
https://i.postimg.cc/28TrLhLc/FTX0820h.png https://i.postimg.cc/gkGG0NjL/FTX0820hi.png

https://i.postimg.cc/Pvwk665D/DSC02103s.jpg

Starší měření, nezapuštěno, neměřeno při 1 W.

Amplion | aparát | měření | klippel | bazar

Odpověď zaslal antonio (upravil antonio 1. 3. 2024 12:31)

  • Brno
  • Reg.: 14. 4. 2007
  • Přísp.: 5,558

Re: Tonyho měření

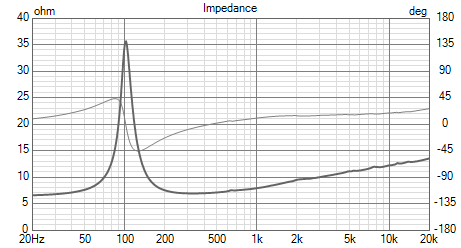

Correct DG-401
Qms=5,76; Qes=1,24; Qts=1,02; fs=101,3 Hz; Mms=4,2 g; Cms=0,588 mm/N; Rms=0,46 kg/s
Dd=83 mm; Sd=54,11 cm^2; Vas=2,44 l; Re=6,37 Ohm; Bl=3,71 N/A; Rme=2,16 kg/s
SPL=85 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,15 mH

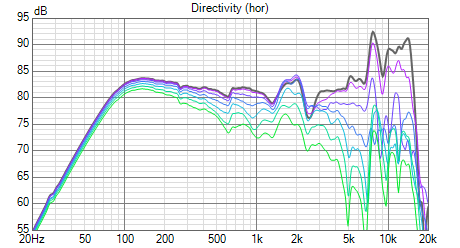

https://i.postimg.cc/50thNGnK/DG-401f.png https://i.postimg.cc/nzw6skWF/DG-401i.png

https://i.postimg.cc/bGv3y7Px/DSC03959s.jpg https://i.postimg.cc/mPjmGbvZ/DSC03961s.jpg

4" širokáče z Aliexpressu. Zaujme dobré balení, provedení taky slušné, snad jen Al vrchlík není lepen úplně přesně. Zajímavost je závěs z kůže - používá Voxativ. Citlivost je dostatečná a snese velké zatížení; závěs se nijak nebortí a nerezonuje (s nimi má Ali jiné zajímavé typy). Problém je rezonance kolem 8 kHz, která zvuk zabarvuje, pomůžou přesné hodnoty RLC. V bluetooth boxu by mohly sloužit dobře.


Aliexpress QT50QY01
Qms=13,8; Qes=1,7; Qts=1,514; fs=71,8 Hz; Mms=7,3 g; Cms=0,673 mm/N; Rms=0,24 kg/s
Dd=105 mm; Sd=86,59 cm^2; Vas=7,17 l; Re=3,77 Ohm; Bl=2,7 N/A; Rme=1,94 kg/s
SPL=83,82 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,16 mH

https://i.postimg.cc/3kPxKQBS/DSC04033s.jpg https://i.postimg.cc/sB7DxHHV/DSC04034s.jpg https://i.postimg.cc/471fb7Tq/DSC04040s.jpg

https://vi.aliexpress.com/item/1005002511211884.html



Lavoce WAN082.01
Qms=5,56; Qes=0,392; Qts=0,366; fs=95,6 Hz; Mms=25 g; Cms=0,111 mm/N; Rms=2,7 kg/s
Dd=162 mm; Sd=206,12 cm^2; Vas=6,69 l; Re=5,08 Ohm; Bl=13,95 N/A; Rme=38,31 kg/s
SPL=93,62 dB/W/m; Hc=0 mm; Hg=0 mm; Xmax=0 mm; Pe=0 W; Le=0,5 mH


Peerless NE180W-08
Qms=8,36; Qes=0,528; Qts=0,497; fs=42,7 Hz; Mms=17,5 g; Cms=0,794 mm/N; Rms=0,56 kg/s
Dd=130 mm; Sd=132,73 cm^2; Vas=19,86 l; Re=6,23 Ohm; Bl=7,44 N/A; Rme=8,89 kg/s
SPL=86,55 dB/W/m; Hc=16 mm; Hg=6 mm; Xmax=5 mm; Pe=80 W; Le=0,12 mH
