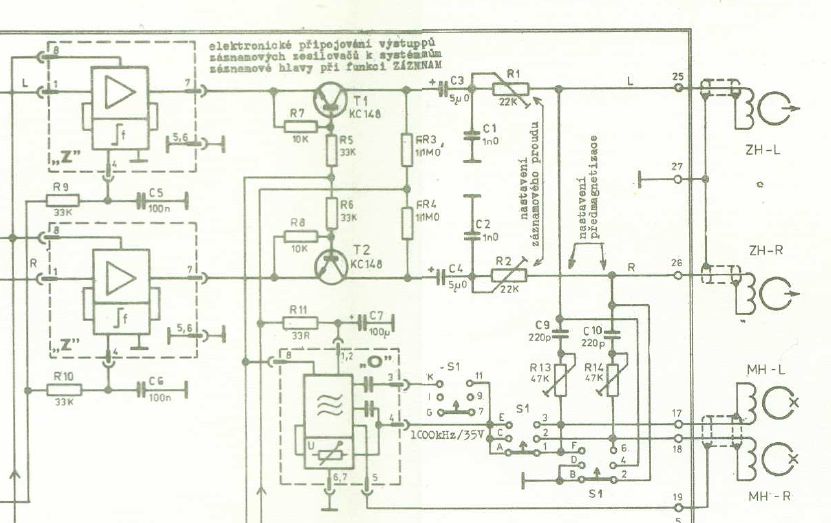

kratz - to co máš v tom schématu jsou jen moduly desek, ale chybí tam celá základní deska. Tam teprve najdeš i trimry pro nastavení záznamového proudu a předmagnetizace.

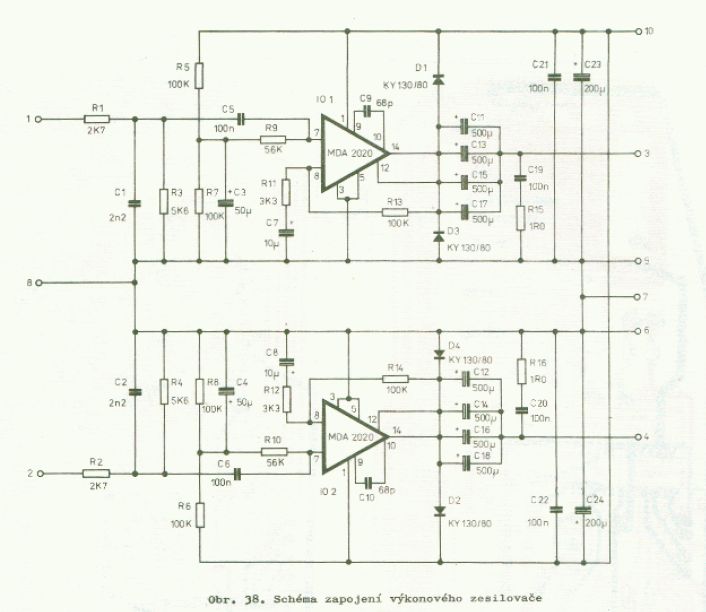

Jinak tvé schéma zapojení zdroje a koncových stupňů je skutečně jinačí. Já mám ve svém SM uvedene jiné zapojení viz níže.
Celý balík SM B115 a B116 je ke stažení zde: https://ulozto.cz/file/M4ibKUHc3RyW/b115-116-rar
Io MDA2020 při nesymetrickém napájení často "odcházely", takže výrobce pak přešel na symetrické napájení koncových zesilovačů.
OK. Duvod proc se ptam je, ze chci tu desku nahradit vlastni verzi. Zde je prototyp DPS a k nemu osazeni.
Stabilizator jsem vymenil za katalogovy zapojeni LM317 se softstartem a nacpal tam kapacity co se veslo. Vyvody jsem usporadal na boku, aby se tam daly dat konektory.
Kapacity u symetrickyho zdroje jsou nalezato, protoze pod deskou je v tech mistech nejaky elektromagnet. Pred LM317 jsem je mohl dat nastojato.
Jestli mate nekdo cas a naladu, tak to prosim po me projdete a zkontrolujte. Chci si jeden postavit a otestovat, jsetli proti puvodni verzi ubude brum.
Jeste jsem to trochu prekopal (nahrazeny puvodni odkazy). Elektromagnet M101 je z nejakeho duvodu napajeny z +/- vetve pro koncak. Tak jsem mu na desce pridelal vlastni packu i pro zaporny vedeni (vyvod 12).
Nad cim tu ale nechapave badam je propojeni zeme v celem magnetaku. Ze zdroje to vede jedinym dratem, ktery je zapojeny do vyvodu 13. Ten konci na desce koncaku. Z koncaku tedy musi byt napajeci zem prevedena na plechovou kostru, aby se rozlezla vsude a zaroven se nekde neuzavrela zemni smycka. Muze mi to nekdo potvrdit?
Zaroven resim, jestli je mi k necemu dobry ten relikt puvodni desky - tj. zem ze sroubu v levem hornim rohu (ze strany spoju) propojena na 100μ kondik proti 24V napajeci vetvi (te co neni pro KZ). Jasne, kapacita navic nic nezkazi, ale trochu mi unika jeho vyznam pote, co mam pred stabilizatorem 2x 6800μ.
